Universeel-dimmer 2, Basiselement voor parallelaansluiting 2
5 Informatie voor elektromonteurs
5.1 Montage en elektrische aansluiting
GEVAAR!
Elektrische schok bij aanraken van onderdelen die onder spanning staan.
Elektrische schokken kunnen dodelijk letsel tot gevolg hebben.
Voordat werkzaamheden aan het apparaat of de last worden uitgevoerd, moe-
ten alle bijbehorende installatieautomaten worden vrijgeschakeld. Spanning-
voerende delen in de omgeving afdekken!
Dimmer aansluiten en monteren

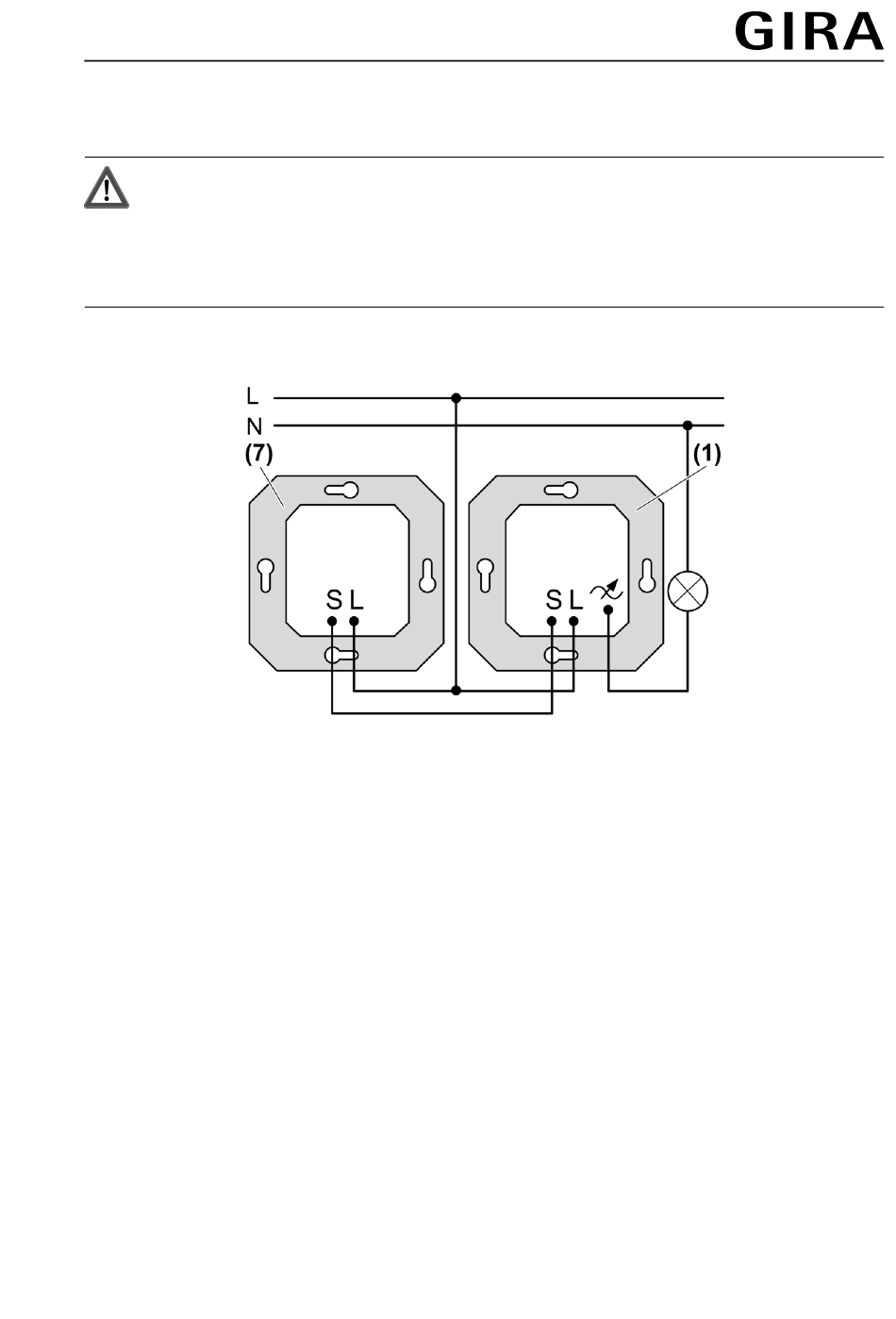

Afbeelding 4: Aansluitschema dimmer met nevenaansluiting
o
Aansluitleidingen ca. 15 mm afstrippen.
o
Dimmer (1) en optioneel nevenaansluiting (7) conform aansluitschema aansluiten (afbeel-
ding 4).
o
Wanneer meerdere installatieautomaten gevaarlijke spanningen aan het apparaat of de
last leveren, de installatieautomaten koppelen of met een waarschuwing zodanig belette-
ren, dat vrijschakelen is gewaarborgd.
o
Apparaat in apparatuurdoos monteren. Aansluitklemmen moeten onder liggen.
o
Frame en centraalplaat monteren.
o
Instelknop opsteken.
32534742
10499090 I01
19.08.2011
4/6
