22
-ETB
µ
WERKING

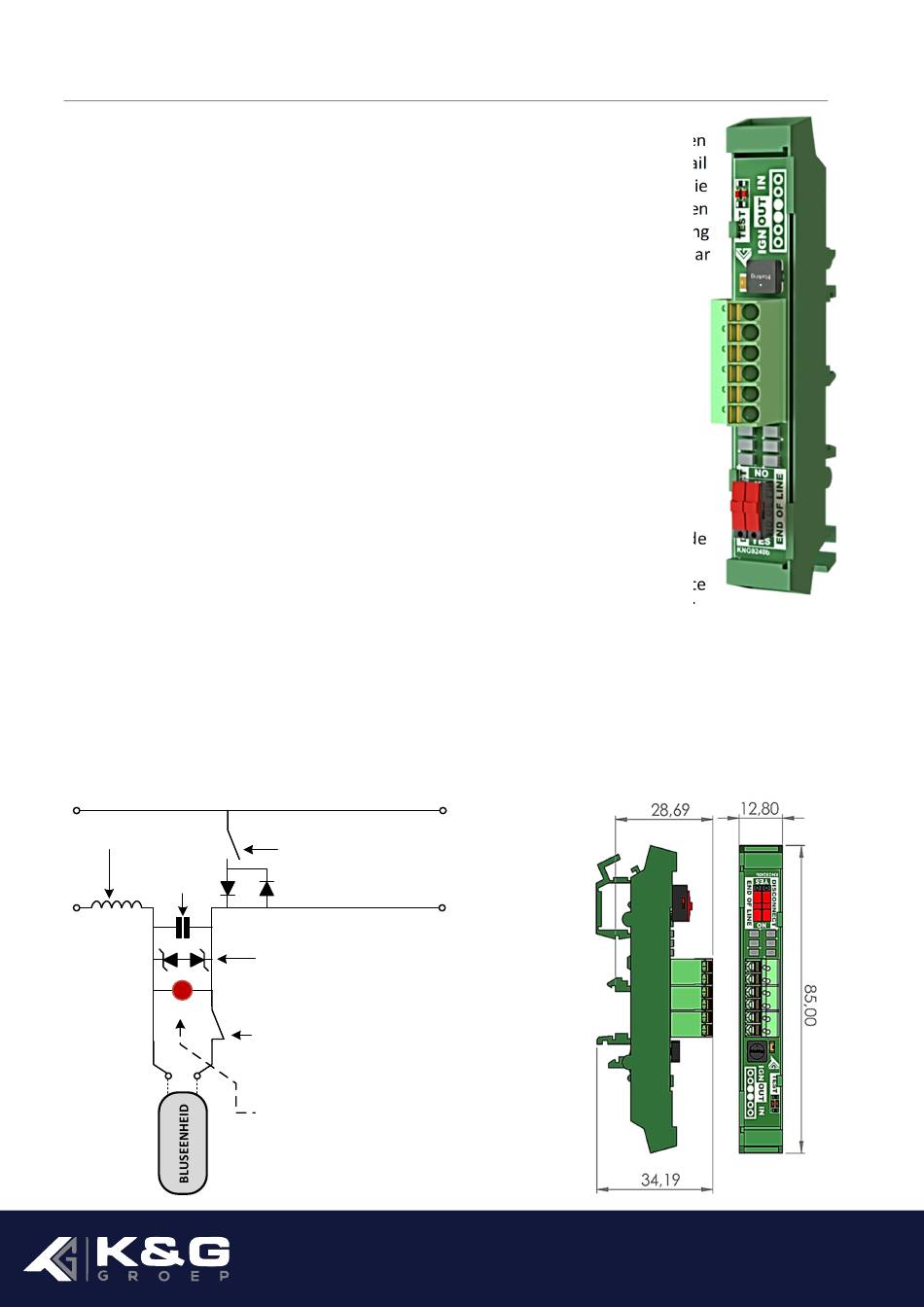

Werkingsprincipe van de µ-ETB
Het µ-FEP systeem heeft als extra optie een speciaal voor aerosol bluseenheden
ontwikkeld aansluitveld genaamd µ-ETB en is verkrijgbaar in een 35 mm DIN-rail
versie. Dit aansluitveld is uitgerust met ingebouwde beveiligingselektronica die
ervoor zorgt dat alle ontstekers van de bluseenheden gegarandeerd worden
geactiveerd. Samen met een eindelijns schakelaar en overspanningsbeveiliging
verandert deze optie het µ-FEP-systeem in een compleet en betrouwbaar
branddetectie-/blussysteem.
Door een onjuiste plaatsing van de eindlijnschakelaar kan een deel van het
activeringscircuit buiten worden gesteld. Daarom is een visuele inspectie een
essentieel onderdeel van het werk van de inbedrijfstelling- en onderhouds-
monteur. Deze inspectie moet zijn opgenomen in het inbedrijfstellingsregelement.
De belangrijkste kenmerken van µ-ETB zijn:
eenvoudige aansluittechniek middels push connectoren
minimale ader kern diameter 0,5 mm²
maximale ader kern diameter 1,5 mm²
een voorziening die waarborgt dat de noodzakelijke ontstekingsstroom gedurende
minimaal 50 ms door ALLE elektrische activatoren stroomt
de µ-ETB is uitgerust met overspanningsbeveiliging, die het risico van ongewenste
activering van een bluseenheid in de nabijheid van een blikseminslag vermindert
een schakelaar om de elektrische activator te ontkoppelen van de blus-leiding bedoeld voor het
testen van de blusleiding zonder de bluseenheid te activeren
een rode testled signaleert dat tijdens de installatietest daadwerkelijk een activeringsstroom
wordt ontvangen
de µ-ETB is uitgerust met beveiliging tegen omgekeerde polariteit, waar- door storingen door
aansluitfouten worden vermeden
de µ-ETB is uitgerust met een schakelaar die de eindelijn bewakingsdiode bij de laatste
bluseenheid inschakelt
Spoel blokt
stroompiek
S1
Condensator blokt
spanningpiek
LED
S2
WAARSCHUWING
S1 schakelt voor lijnbewaking
de eindelijn diode in. Een lage
stroom zorgt voor een meet-
bare spanning van ca 600mV
over de bluslijn
Een bipolaire protector beperkt
spanningspieken. Bij activatie
voorkomt het ook dat een
activatiestroom
geblokkeerd
wordt als een ontsteker hoog
ohmig of onderbroken wordt
S2 Onderbreekt de bluseenheid
ontsteker voor test doeleinden
Als voor testdoeleinden de blus
ontsteker wordt ontkoppeld
dan zal de rode led gaan
branden als de blusuitgang
actief wordt
Gebruikersaanwijzing | µ-FEP-NL | 1 januari 2021 | versie 1.10 pagina 22
