2.1
Opbouw en onderdelen
2
Productbeschrijving
Foto 2-1
1
Solar: Voorloop (1" ÜM)
2
Koudwateraanvoer (1" AG)*
3
Warm water (1" AG)*
4
Bufferlading voorloop (1" AG)*
5
Bufferlading terugloop (1" AG)*
6
Hulpverwarming terugloop (uitsluitend EKHWP500A) (1" AG)*
7
Hulpverwarming voorloop (alleen EKHWP500A) (1" AG)*
10
Warmwatervat (dubbelwandige mantel van polypropyleen met
PUR-hardschuim warmte-isolatie)
11
Vul- en aftapaansluiting (Tr. 32x3 AG) (zonne-energie: retour)
12
Niet in gebruik
13
Roestvrijstalen warmtewisselaar voor de verwarming van
drinkwater
14
Roestvrijstalen warmtewisselaar voor de verwarming van
bufferlading
15
Roestvaststalen ribbelpijp voor hulpverwarming
(uitsluitend EKHWP500A)
16
Warmte-isolatiehoes voor warmtewisselaar van
hulpverwarming (uitsluitend EKHWP500A)
EKHWP300/500A
Warmwatervat voor lucht-water-warmtepompen en
collectoren op zonne-energie
4PW66766-1

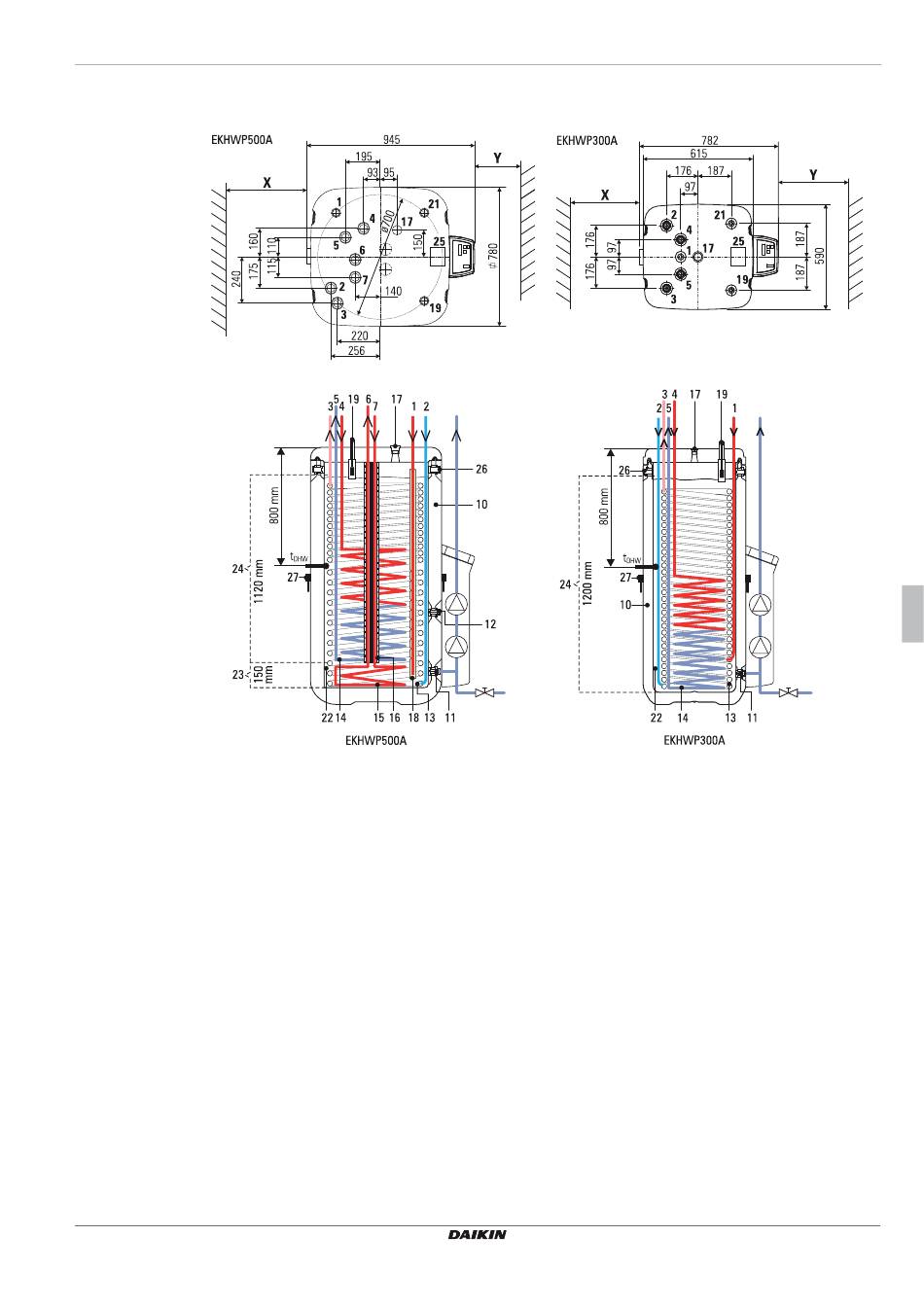

EKHWP300/500A - aansluitingen en afmetingen
2
x
Productbeschrijving
17
Niet in gebruik
18
Zonne-energie: Voorloop met gelaagde buis
19
Aanduiding vulniveau
20
Niet in gebruik
21
Dompelhuls voor buffertemperatuursensor
22
Drukloos opgeslagen water
23
Zonne-energiezone (alleen EKHWP500A)
24
Warmwaterzone
25
Typeplaatje
26
Aansluiting veiligheidsoverloop (Tr. 32x3 AG)
27
Handvat
X
Aanbevolen wandafstand 200 mm
Y
Minstens 800 mm
*
Aanbevolen toebehoren: Circulatieremmen EKSGB (2 stuks)
Installatiehandleiding
7
