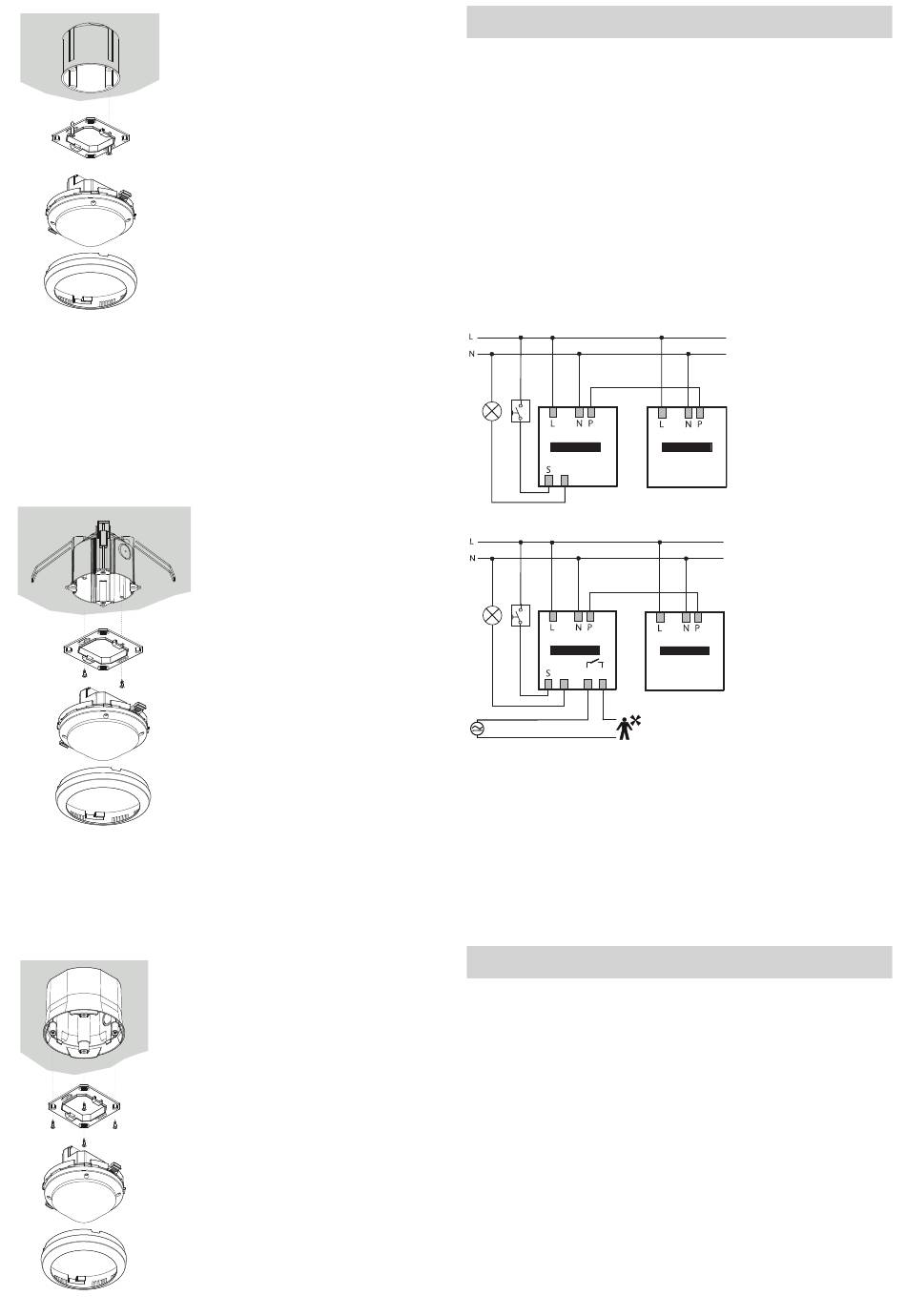

Plafondinbouw
Voor een vereenvoudigde plafondinbouw van de aanwezig-
heidsmelder is een plafondinbouwdoos 73 A verkrijgbaar (zie
accessoires). Deze dient tegelijkertijd als trekontlasting en
aanrakingsbeveiliging. De inbouwdiameter is 72 mm (boordi-
ameter 73 mm).
Opbouwmontage
Voor de opbouwmontage is een opbouwraam 110 A verkrijg-
baar (zie accessoires).
7. Schakeling
De Slave-aanwezigheidsmelders worden samen met een
Master-apparaat in een Master/Slave-combinatie toegepast.
Parallelschakeling master-slave
Is het detectiebereik van één aanwezigheidsmelder
onvoldoende (grote ruimtes), dan kunnen maximaal 10
melders door verbinden van de P-klemmen parallel worden
geschakeld. Daarbij wordt de aanwezigheid door alle melders
gezamenlijk gedetecteerd. De master meet de lichtsterkte,
verwerkt de drukknoppen en regelt de verlichting. Alle overige
melders worden als Slaves gebruikt. Zij leveren uitsluitend
aanwezigheidsinformatie.
Master
L'
Master
L'
H1
H2
AC / DC
•
Lichtmeting alleen bij de Master
•
Parameters alleen bij de Master instellen
•
Maximaal 10 melders parallel schakelen
•
De fasedraad met dezelfde fase voor alle melders gebru-
iken.
Master: theRonda P360 -100 M / theRonda P360-101 M
Slave: theRonda P360 Slave
8. Instellingen
De aanwezigheidsmelders worden met een basisinstelling
gebruiksklaar geleverd. De vooraf ingestelde gegevens zijn
richtwaarden. Voor de inbedrijfstelling zijn optioneel de
afstandsbedieningen „SendoPro 868-A" en „theSenda P" ver-
krijgbaar. Daarmee kunnen op afstand worden ingesteld.
Parameters en besturingscommando's via
afstandsbediening
Ter ondersteuning van de inbedrijfstelling en van service-
werkzaamheden kunnen de volgende parameters met de
afstandsbediening worden opgevraagd of gewijzigd:
Slave
Slave
2
