NEDERLANDS

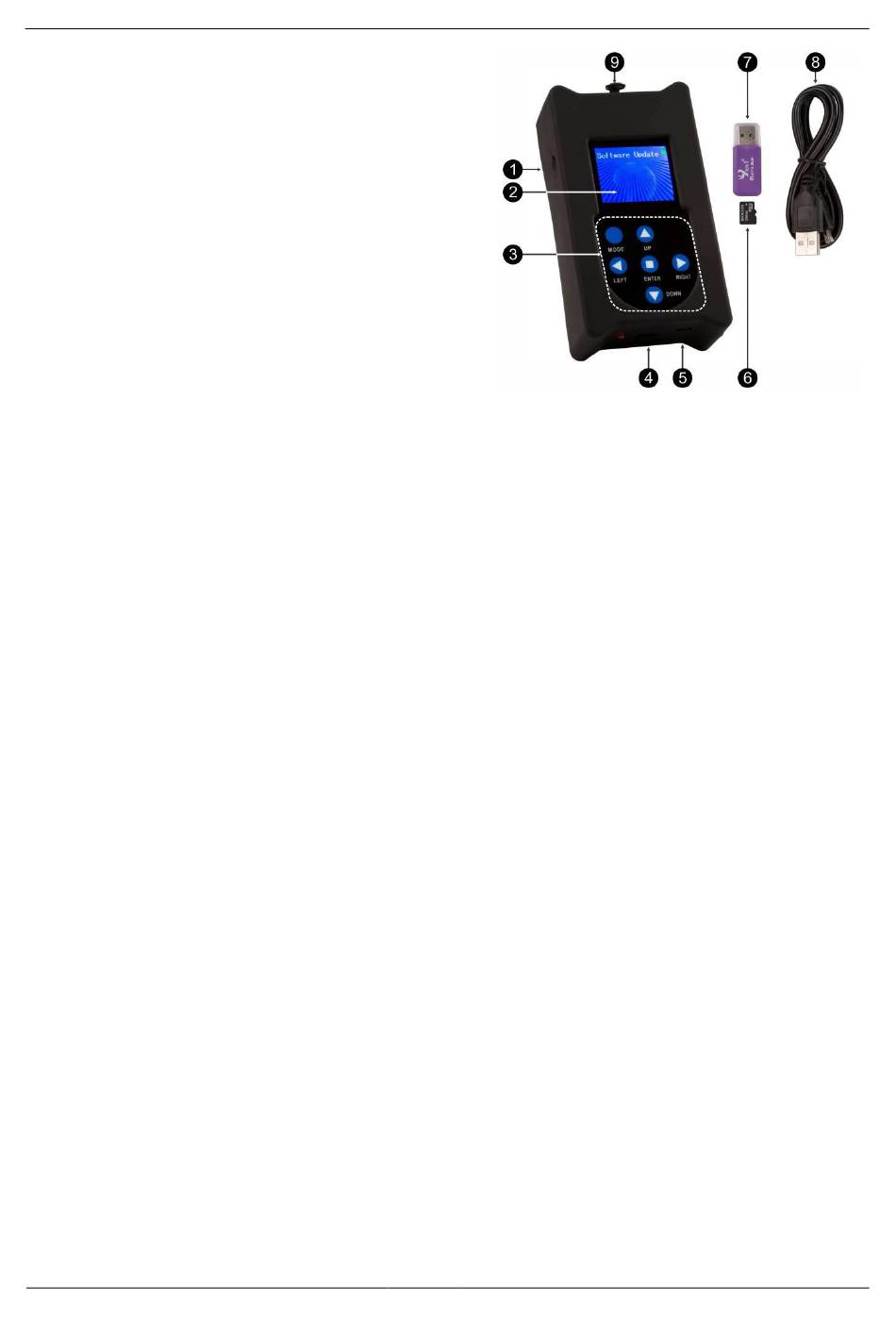

FUNCTIES
1. micro-SD-kaartlezer: wordt gebruikt voor het invoeren
van de micro-SD-kaart die de firmwarebestanden bevat.
De micro-SD-kaart moet met de contacten naar BOVEN
worden ingevoerd!
2. SCHERM: het matrix-LCD-scherm met achterverlichting
wordt gebruikt om door de bestanden op de micro-SD-
kaart te navigeren en aanwijzingen te tonen om de
gebruiker te helpen. De achterverlichting gaat aan
zodra er op één van de toetsen wordt gedrukt. Het
scherm knippert iedere 5 seconden, als de toetsen
gedurende meer dan 1 minuut niet worden gebruikt.
3. [MENU]-toetsen: gebruikt om de verschillende opties
van het instellingsmenu te doorlopen.
• Toets [MODE]: druk kort om in het menu 1 niveau
omhoog te gaan.
• Toetsen ◄/►/▲/▼: worden hoofdzakelijk gebruikt om in de boomstructuur van de bestanden en de
aanwijzingen op het scherm te navigeren.
• [ENTER]-toets: wordt gebruikt om de huidige actie te bevestigen.
4. AAN/UIT-schakelaar: schuif de schakelaar naar rechts om de programmeur in te schakelen en naar
links om hem uit te schakelen.
5. Mini-USB-ingang: wordt gebruikt voor het opladen van de interne batterij. Sluit de eenheid gewoon aan
op een PC of universele USB-oplader voor het opladen van de interne batterij. USB-kabel (8) inbegrepen.
6. micro-SD-kaart: wordt gebruikt om de verschillende firmwarebestanden op te slaan. Subdirectory's
kunnen worden gebruikt om de bestanden voor verschillende projectors gemakkelijk uit elkaar te houden.
7. USB/micro-SD-kaartadapter: wordt gebruikt de micro-SD-kaart gemakkelijk in een USB-sleuf in te
voeren en de bestanden over te dragen.
8. USB/mini-USB-kabel: wordt gebruikt de UPDATER aan te sluiten voor het opladen van de batterij; zie
ook (5)
9. XLR-uitgang: wordt gebruikt om de UPDATER op de DMX-ingang van de projector aan te sluiten.
BRITEQ
®
2/6
GEBRUIKSAANWIJZING
FIRMWARE UPDATER2+
