Power DALI-taststuureenheid TW
(5)
Nevenaansluiting 3-draads
(6)
Nevenaansluiting 2-draads
(7)
Impulsdrukker, maakcontact
DALI-kabel: type, diameter en route conform bepalingen voor 250 V kabels. DALI- en
netspanningsaders kunnen samen in een kabel bijv. DALINYM 5x1,5 mm², worden
geïnstalleerd.
￭
DALI-eenheid (1) en DALI-deelnemer (4) volgens aansluitschema aansluiten
(zie afbeelding 1).
￭
Wanneer meerdere installatieautomaten gevaarlijke spanningen aan het appa-
raat of de last leveren, de installatieautomaten koppelen of met een waarschu-
wing zodanig beletteren, dat vrijschakelen is gewaarborgd.
Een 3-draads nevenaansluiting kan alleen een DALI-eenheid aansturen. Een
centrale aansturing bij meerdere DALI-eenheden is niet mogelijk.
Ter vergroting van de registratiezone bij bewegings- of aanwezigheidsmelders
kunnen maximaal 10 apparaten via 3-draads nevenaansluitingen op de DALI-
eenheid worden aangesloten.
De aangesloten DALI-deelnemers mogen op verschillende fasen worden ge-
bruikt.
Door kort indrukken van de knop Test (3) kan de aangesloten verlichting ook
zonder element worden geschakeld.
￭
Bij het parallel schakelen van meerdere DALI-eenheden op de correcte poling
letten (zie afbeelding 3).
82598933
J0082598933

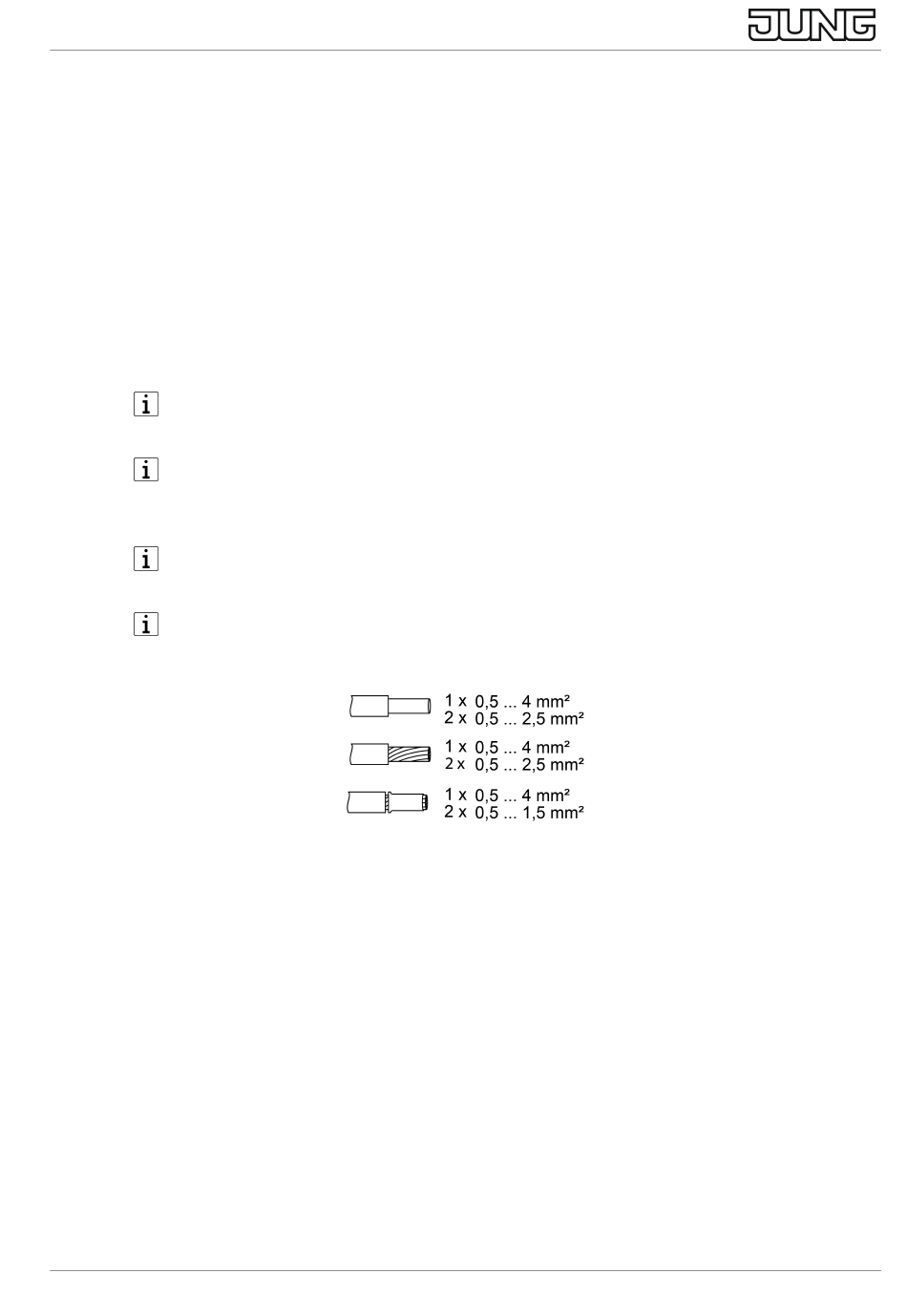

Afbeelding 2: Klembare kabeldoorsnede
6 / 9
19.08.2022
