KNX
Informatie voor elektromonteurs
GEVAAR!
L
Elektrische schok bij aanraking van spanningvoerende delen
ter hoogte van de montagepositie. Een elektrische schok kan
dodelijke gevolgen hebben.
Aansluitleidingen voorafgaand aan werkzaamheden aan het
toestel spanningvrij schakelen en naburige spanningvoerende
delen afschermen.
5. Montage en elektrische aansluiting
Toestel monteren en aansluiten

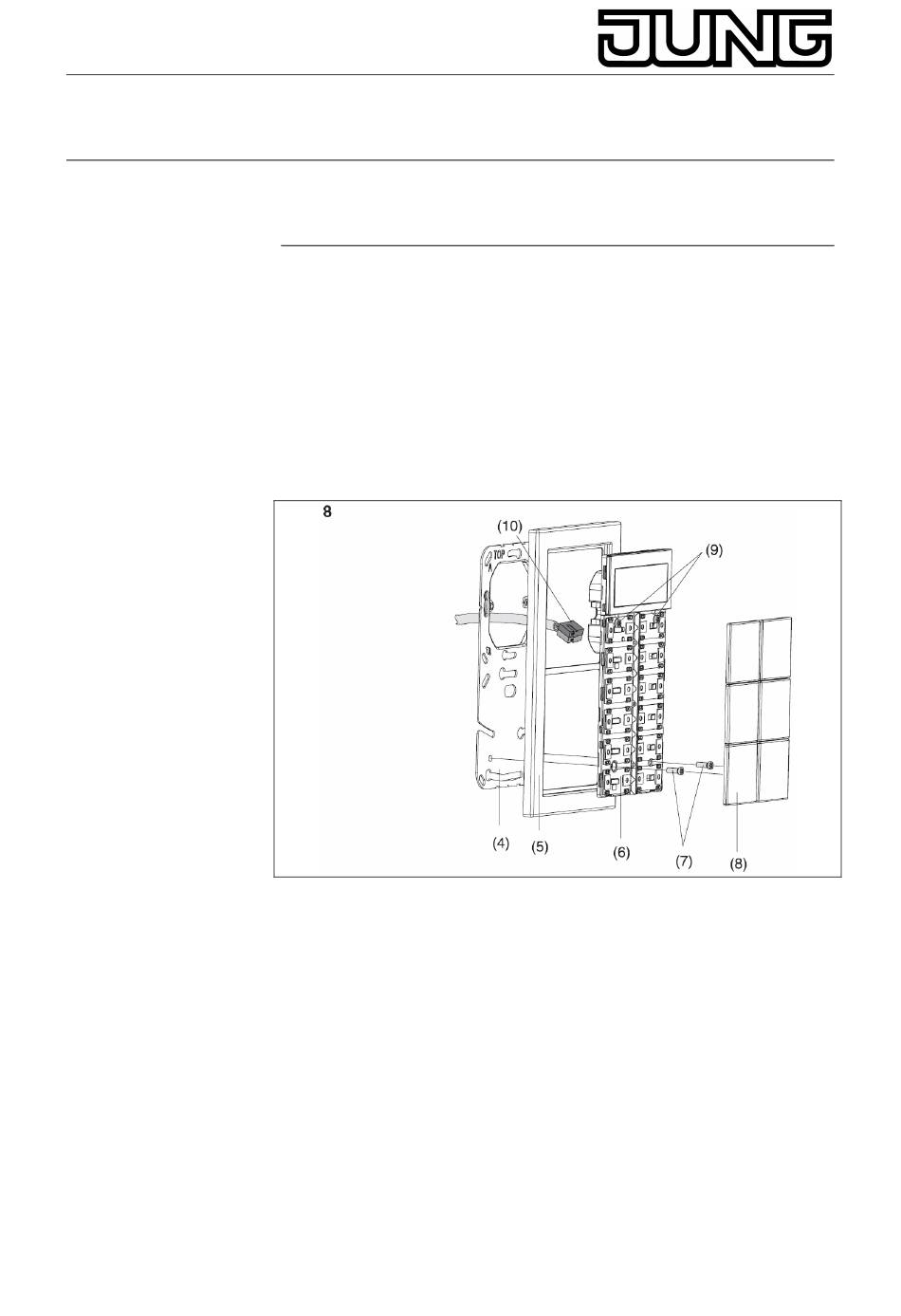

Afbeelding 8, Montage FD-design
(4) Draagring
(5) Dekframe FD-design
(6)Gebruiksmodule
(7) Bevestigingsschroeven
(8) Toets-kapjes
(9) Borgschroeven
(10) KNX-aansluitklem
Geschikt voor schakelaarprogramma's FD-Design en LS-Design:
Draagringkant A voor FD-Design, framehoogte 6 mm. Draagringkant B
voor LS-Design, framehoogte 11 mm.
Bij montage op slechts één inbouwdoos moeten de schroeven (7)
verzonken in de wand worden aangebracht, bijv. met een boring ø 6 x10
mm. Draagring als sjabloon gebruiken.
RCD vlak 4/6-voudig
Art.nr.: RCD..3094 M..
RCD..3096 M..
12
