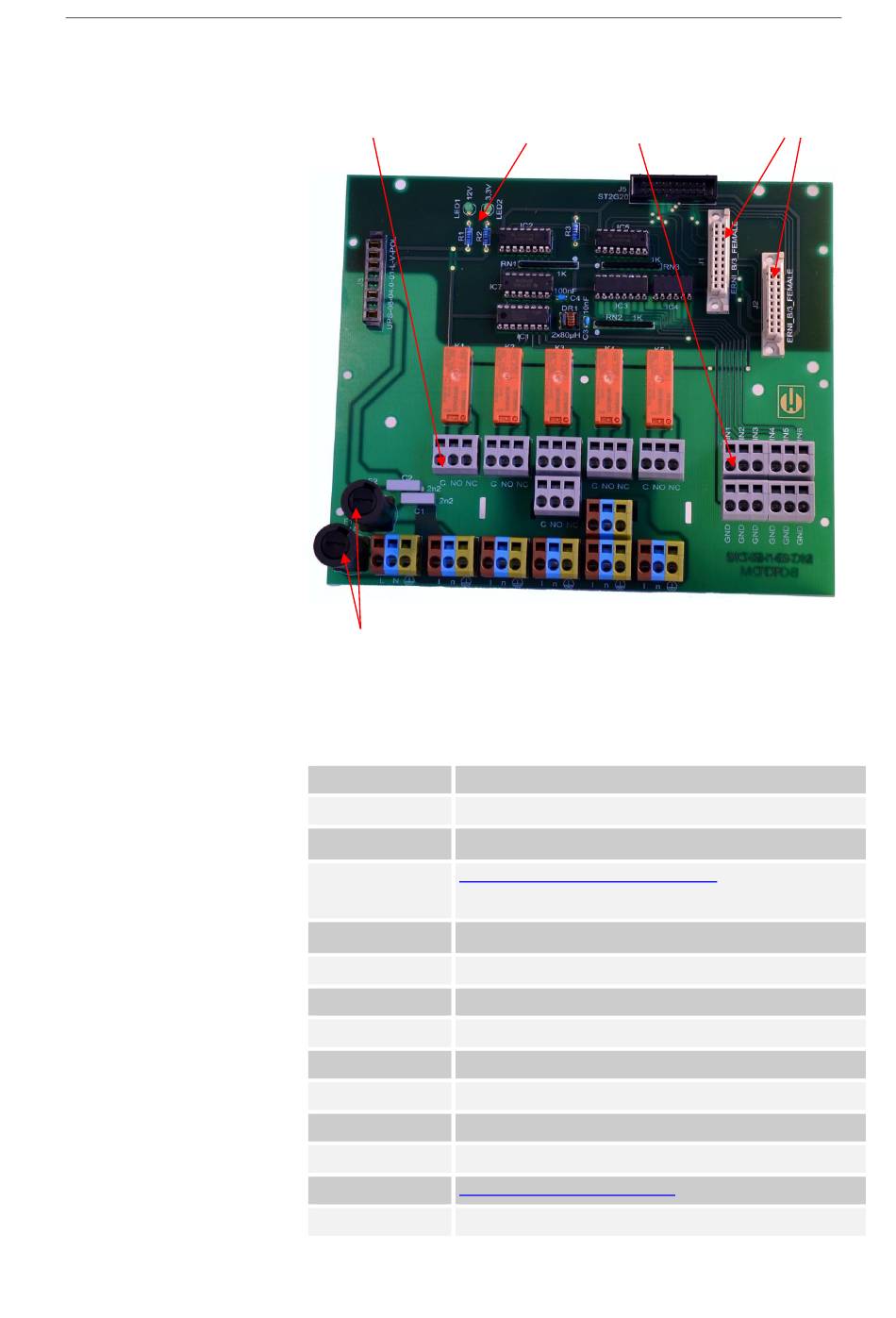

Aansluitingen op het moederbord
Schakeluitgangen 12V/3.3V led
F1: Zekering 230V T4A (20x5 glazen zekering)
F2: Zekering 230V T4A (20x5 glazen zekering)
De klemmenbezetting vindt u in de volgende tabel:
(Sticker voor de klemmenbezetting vindt u op het klemmendeksel van
de MultiControl CT). Alle schakeluitgangen zijn potentiaalvrij:
Klemmen
Betekenis
PE / N / L
Spanningsvoorziening van de MultiControl CT
n / I
Spanningsvoorziening van de verbruikers
K1 - C / NO / NC
Programmeerbare schakeluitgang
circulatiepomp
K2 - C / NO / NC
Schakeluitgang Biocide Pomp 1
K3 - C / NO / NC
Schakeluitgang Biocide Pomp 2
K4- C / NO / NC
Schakeluitgang Spuiventiel
K5 -C / NO / NC
Schakeluitgang Alarm
IN1
WM - Wasserzähler für Zusatzwasser
IN2
Niveaumeter Biocide 1
IN3
Niveaumeter Biocide 2
IN4
Niveaumeter Inhibitor
IN5
Debietsensor circulatiepomp
IN6
Stand-by-ingang
Ingangen
Insteekkaartplaatsen
voor inhibitor- of
