Universeel led-dimmerbasiselement Komfort
Montage en elektrische aansluiting

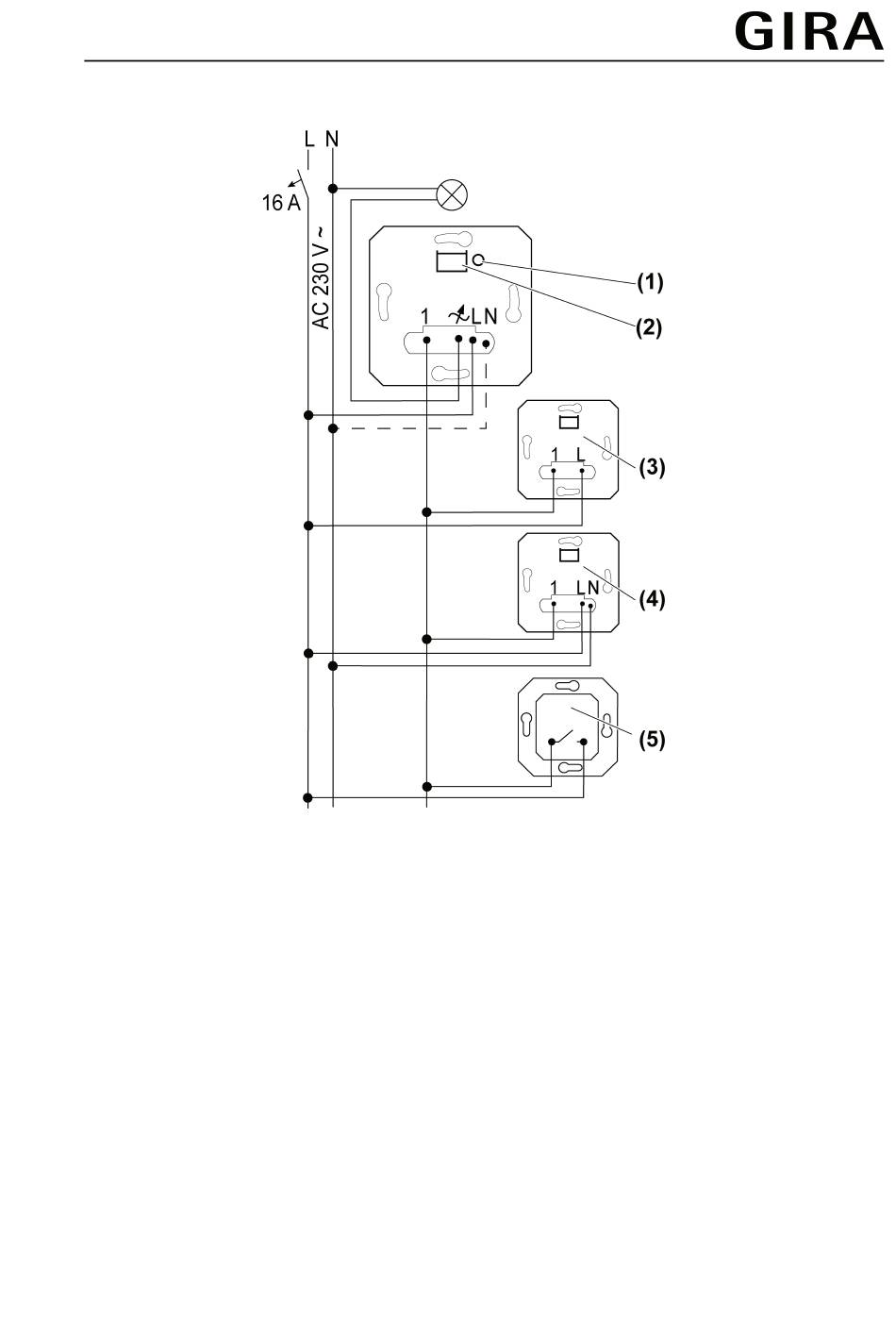

Afbeelding 1: Aansluitschema met optionele nevenaansluitingen
(1) Knop Dimm-Mode
(2) Indicatie-LED en aansluitbuis voor element
(3) Nevenaansluiting 2-draads
(4) Nevenaansluiting 3-draads
(5) Impulsdrukker, maakcontact
i Per installatie-automaat 16 A maximaal 600 W LED- of compacte TL-lampen aansluiten.
Bij aansluiting van trafo's de gegevens van de trafofabrikant opvolgen.
i Aansluitvermogen en dimkwaliteit zijn bij LED-lampen afhankelijk van het lamptype en de
installatieomstandigheden. Het aansluitvermogen kan afwijken van de opgegeven waar-
den. Voor de goede werking, dimresultaten en dimkwaliteit kunnen wij geen garantie
geven.
De maximale lichtsterkte kan afhankelijk van het lamptype zijn verminderd. Bij gebruik zonder
nulleider kunnen vaker niet geschikte combinaties van dimmer en LED-lampen ontstaan. Het
gebruik met nulleider kan beide effecten verminderen.
Verlichte impulsdrukkers moeten over een afzonderlijke N-klem beschikken.
