Sensor voor lage waterdruk (figuur 10.7)
• Zie paragraaf 8.9 en laat het verwarmingscircuit van
de ketel leeglopen (zie afb. 10.9).
• Ontkoppel de elektriciteitskabel door de borglip
omhoog te duwen en de kabelstekker eruit te trekken.
• Verwijder de klembeugel om de sensor voor lage
waterdruk te verwijderen. Breng een nieuwe O-ring aan.
• Breng de nieuwe druksensor aan. Vul de ketel weer,
ontlucht hem, en breng hem op druk.
• Controleer op lekkages.
Bypass (figuur 10.8)
• Zie paragraaf 8.9 en laat het verwarmingscircuit van
de ketel leeglopen (zie afb. 10.9).
• Verwijder de klembeugels om de bypass te verwijderen.
• Breng nieuwe O-ringen aan.
• Vervang de bypassleiding, vul de ketel weer, ontlucht
hem, en breng hem op druk.
• Controleer op lekkages.
Automatische bypassklep (figuur 10.8)
• Zie paragraaf 8.9 en laat het verwarmingscircuit van
de ketel leeglopen (zie afb. 10.9).
• Verwijder de klembeugel om de bypassklep te ver-
vangen.
• Breng nieuwe O-ringen aan.
• Vervang de bypassklep, vul de ketel weer, ontlucht
hem en breng hem op druk.
• Stel de bypass af zoals wordt beschreven in de para-
graaf Inbedrijfneming (zie paragraaf 6.1.6).
• Controleer op lekkages.

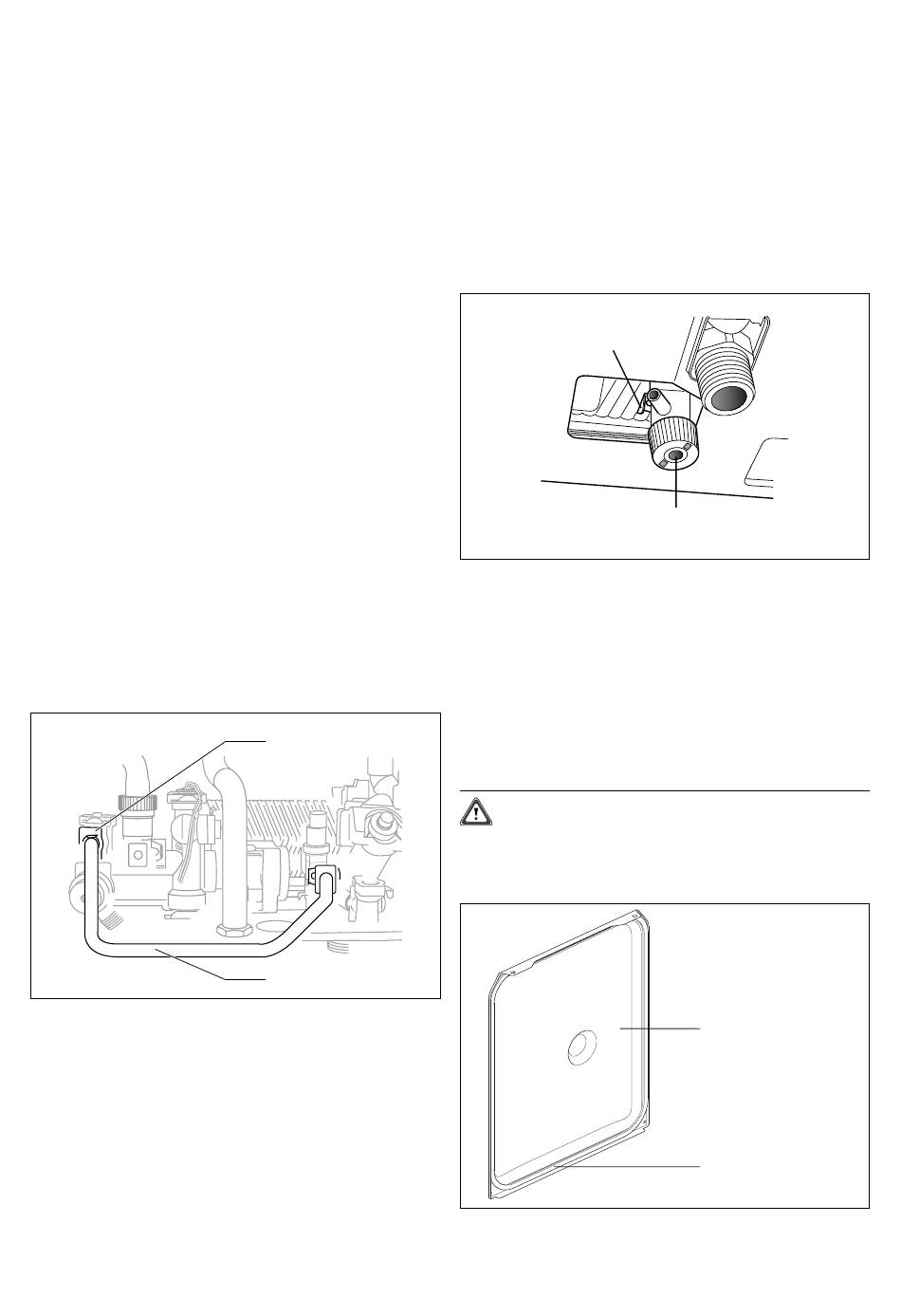

Afb. 10.8 Automatische bypass
Filter in de koudwatertoevoer
• Zie paragraaf 8.7.
• Breng nieuwe O-ringen aan.
CV-filter
• Zie paragraaf 8.8.
• Breng nieuwe O-ringen aan.
Installatie- en onderhoudshandleiding HRV
automatische bypass
bypassleiding
Vervangen van onderdelen 10
Aftappunt van het verwarmingscircuit
• Zie paragraaf 8.9 om het verwarmingscircuit van de
ketel leeg te laten lopen (zie afb. 10.9).
• Verwijder de klembeugel om het aftappunt te verwij-
deren.
• Breng nieuwe O-ringen aan.
• Vervang het aftappunt, vul de ketel weer, ontlucht hem
en breng hem op druk.
• Controleer op lekkages.
borgbeugel
Afb. 10.9 Aftappunt
Afdichting van het binnenpaneel van de kast
Verwijder het binnenpaneel van de kast (zie afb. 10.10).
Om de oude afdichting te vervangen dient u de opper-
vlakken van de behuizing grondig schoon te maken.
Breng de nieuwe afdichting aan. Deze wordt op de juiste
lengte aangeleverd.
Breng het binnenpaneel van de kast weer aan.
Let op!
Zorg ervoor dat de afdichting op de juiste
manier wordt aangebracht, zodat een luchtdich-
te afdichting ontstaat.
Afb. 10.10 Binnenpaneel
aftappunt
binnenpaneel
van de kast
afdichting
29
