Systeem 3000
Trappenhuisverlichtingsautomaat, Impulsgeverbasiselement
4.1 Montage en elektrische aansluiting
De REG-automaat kan voor een 3-draadsschakeling (afb. 2) of een 4-draadsschakeling (afb. 3)
worden gebruikt. De 4-draadsschakeling heeft het voordeel dat een extra lamp afzonderlijk kan
worden geschakeld.
(4)
REG-automaat
(5)
Impulseenheid met bewegingsmelderelement of toestelement
(6)
Impulsdrukker, maakcontact
82599512

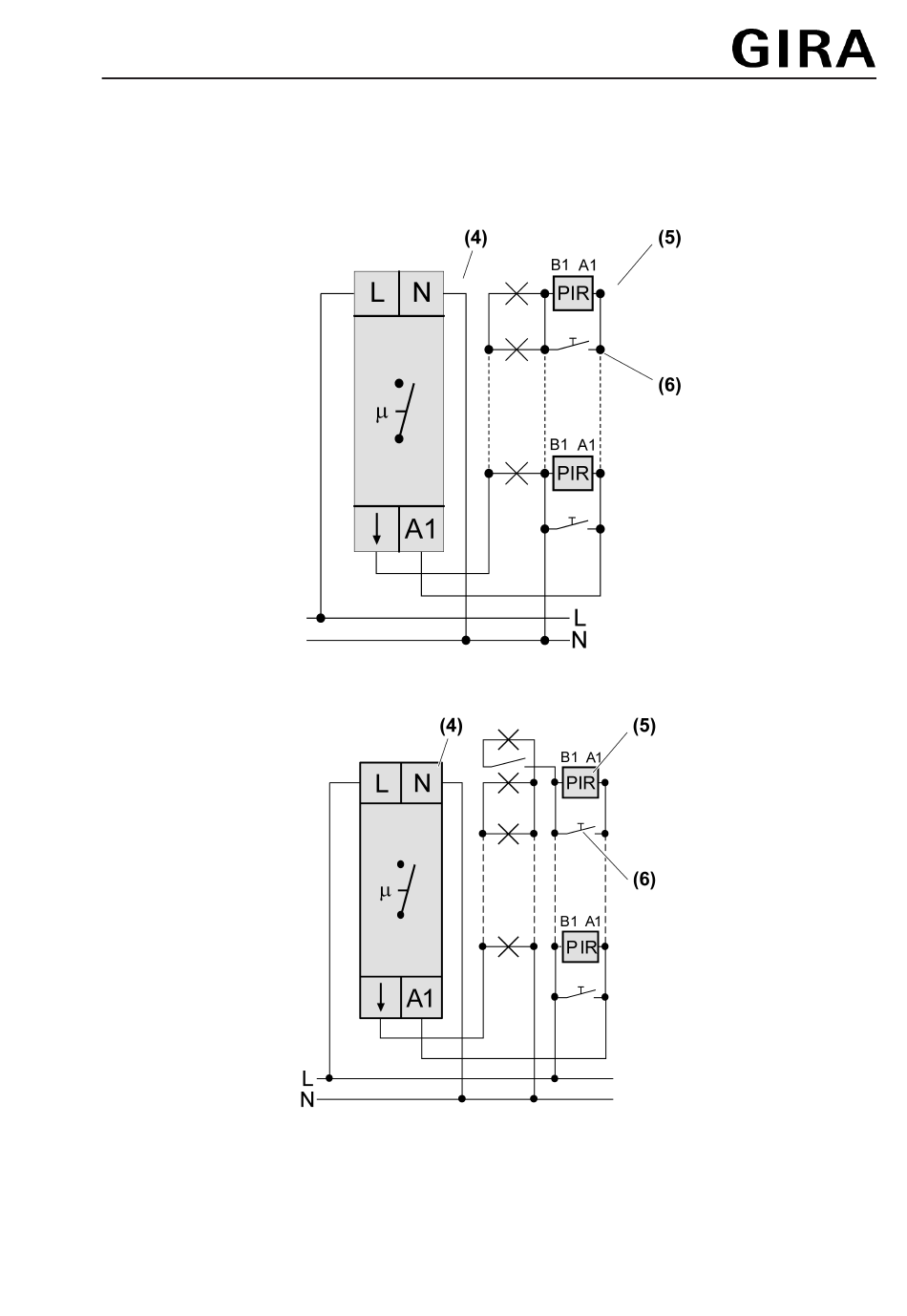

Afbeelding 2: Aansluitschema 3-draadsschakeling
Afbeelding 3: Aansluitschema 4-draadsschakeling
01.08.2018
3 / 7
