KNX/EIB
Spoel
Producteigenschappen
-
Bedrijf met of zonder KNX datarail mogelijk
-
Contact met datarail via veercontactsysteem
-
Aansluiting voor busklem en voedingsspanning
-
Resetschakelaar voor vrijschakelen van de buskabel
-
Indicatie-LED voor resettoestand
4 Informatie voor elektromonteurs
GEVAAR!
Elektrische schok bij het aanraken van onderdelen in de montageomgeving die
onder spanning staan.
Elektrische schokken kunnen dodelijk letsel tot gevolg hebben.
Voordat werkzaamheden aan het apparaat worden uitgevoerd, moet het
stroomloos worden geschakeld en moeten spanningvoerende delen in de om-
geving worden afgedekt!
4.1 Montage en elektrische aansluiting
Apparaat met datarail monteren en aansluiten
Datarail (6) is in de montagerail (5) geplakt.
o
Het apparaat op montagerail.
o
Vrije gebieden van de datarail met afdekstroken (7) afdekken.
o
Voedingsspanning op klem (2) aansluiten.
o
Busleiding op klem (1) aansluiten.
i Apparaat niet zonder geplaatste aansluitklemmen gebruiken.
82504112

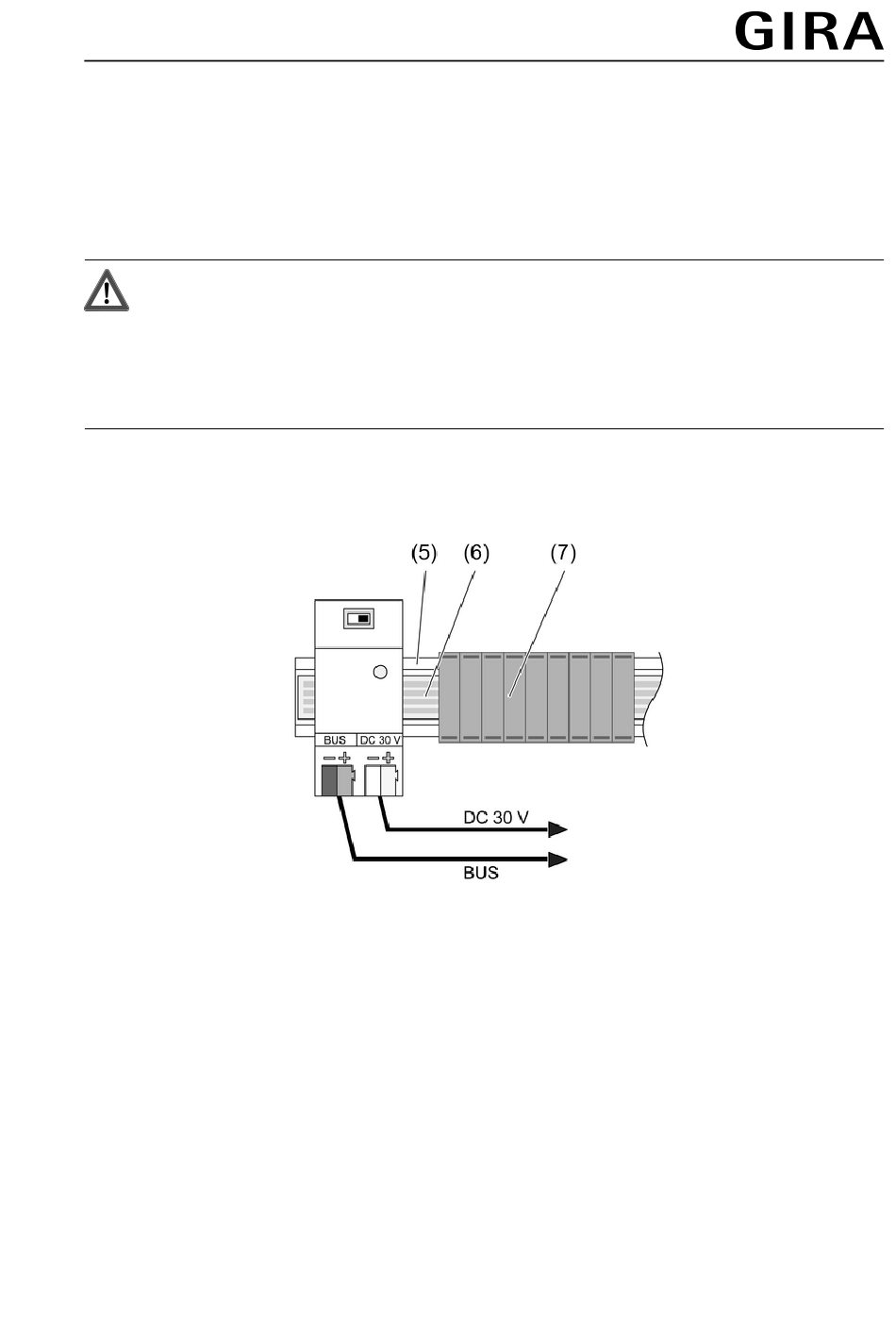

Afbeelding 2: Montage met datarail en afdekstrook
25.05.2011
2/4
