Koelstation KS-UK RWR / KS-UKI RWR
Apparaatuitvoering KS-UK RWR-VP 163 / -VP 163 Ice

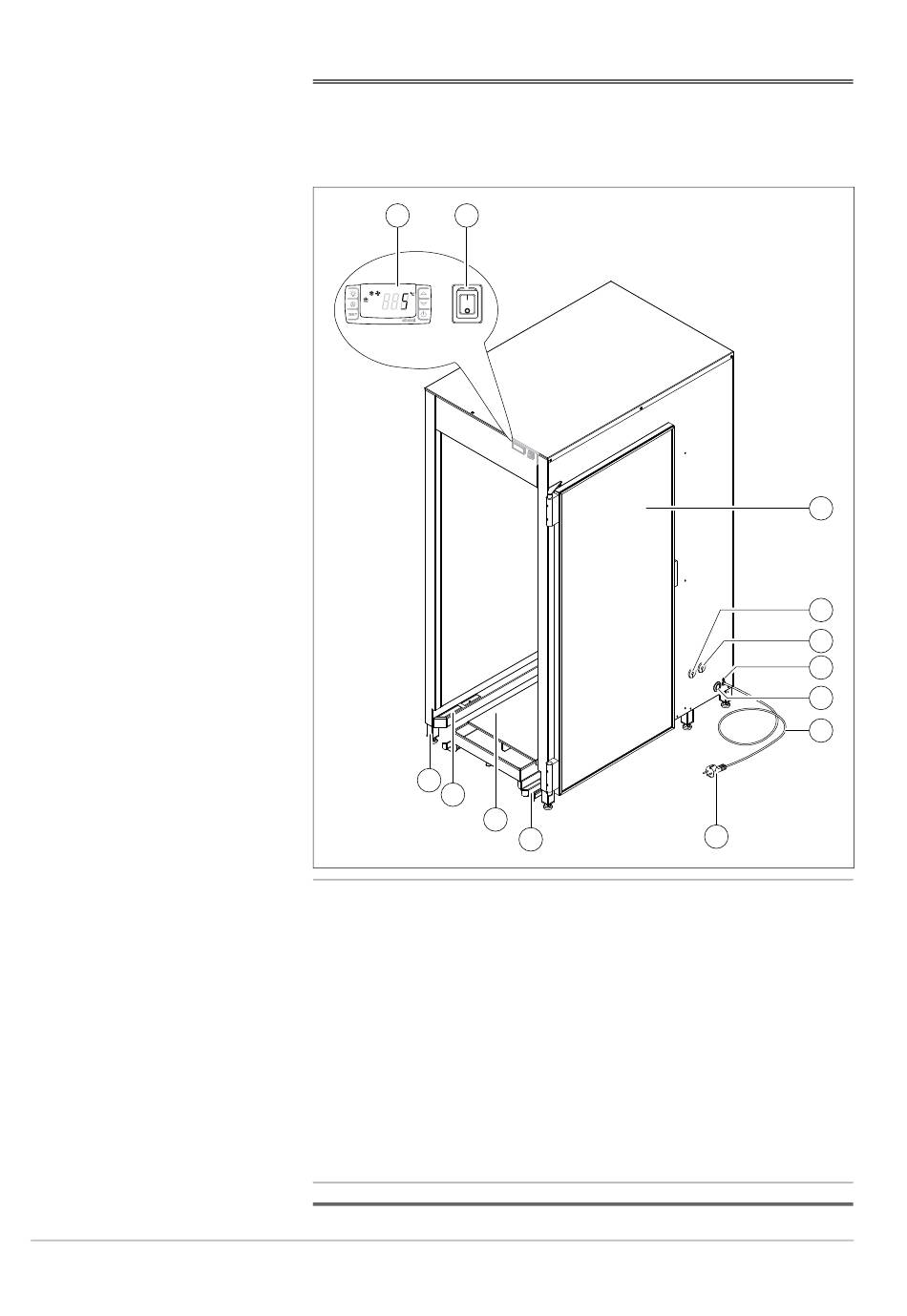

Weergave aan de hand van een voorbeeld van een apparaatuitvoering
voor aansluiting op een extern koelcircuit met aansluitingen aan de rech-
terzijde van apparaat
1
2
13
12
(1) Thermostaat
(2) Aan-/uitschakelaar
(3) Deur (optioneel)
(4) Zuigleiding extern koelcircuit
(5) Vloeistofleiding extern koelcircuit
(6) Doorvoer stuurleiding (uitsluitend apparaatuitvoering met koudedrager
vloeibaar ijs)
(7) Doorvoer centrale condensafvoer
(8) Netsnoer
(9) Netsteker
(10) Aanzuigkanaal onder met geleiderail
(11) Luchtrooster
(12) Aanzuigkanaal zijkant
(13) Poot met hoogteverstelling
