Aanwezigheidsmelder compact
Parallel schakelen van aanwezigheidsmelders
In de registratiezone uit te breiden, worden meerdere aanwezigheidsmelders parallel gescha-
keld.
Alle aanwezigheidsmelders op dezelfde fase aansluiten
Niet meer dan vijf aanwezigheidsmelders parallel schakelen.
Lastkabellengte max. 100 m. Daarbij moet rekening worden gehouden met alle verbindingska-
bels tussen aanwezigheidsmelders en lampen.
i Door parallel schakeling wordt het maximale aansluitvermogen niet vergroot.
o
Aanwezigheidsmelder volgens aansluitschema aansluiten (afbeelding 7).
Aansluiting
zwart, BK, L
bruin, BR, ↓
blauw, BU, N
grijs, GY, 1
PE
o
Optionele installatiedrukknop (13) op alle aanwezigheidsmelders aansluiten (afbeelding 7).
Deze is alleen nodig, indien ook handbediening is gewenst.
i Aansluiting verlichte installatiedrukknop alleen mogelijk, wanneer deze over een afzonder-
lijke N-klem beschikt.
o
Aanwezigheidsmelder met schroeven (12) en bevestigingsstuk (11) op de aansluitkast (4)
schroeven (afbeelding 4).
5.2 Inbedrijfname
Registratiezone testen
De aanwezigheidsmelder is correct gemonteerd en aangesloten.
o
Sierring (3) aftrekken.
o
Insteller lux op 3 instellen (afbeelding 1).
De aanwezigheidsmelder werkt onafhankelijk van de helderheid.
o
Insteller time op test draaien (afbeelding 1).
De aanwezigheidsmelder schakelt bij beweging gedurende ca. 1 seconde in.
82552622

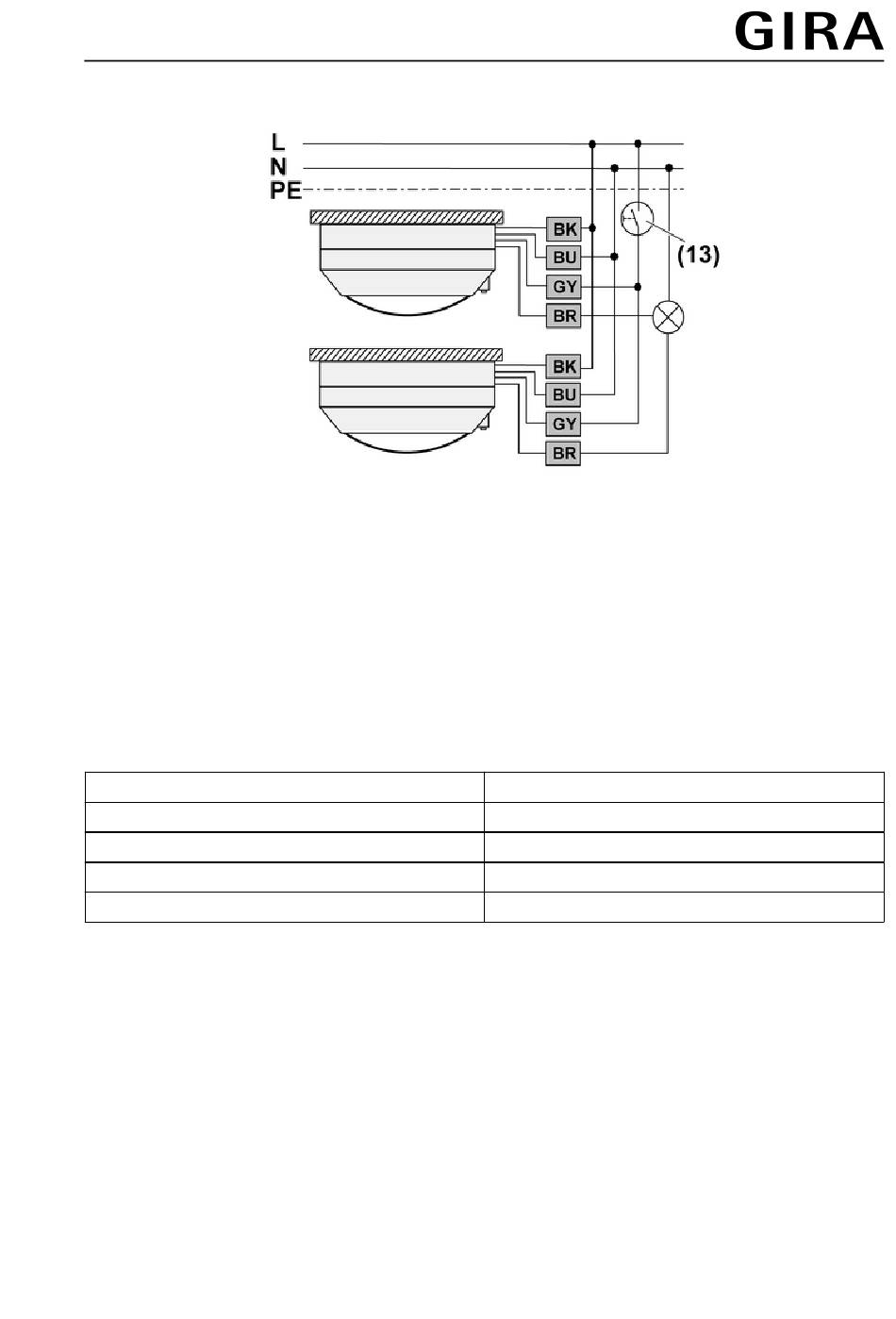

Afbeelding 7: Aansluitschema parallel schakeling
19.05.2011
Fase
geschakelde Fase
Nulleider
Aansluiting installatiedrukknop
Randaarde
7/11
