Aanwezigheidsmelder-opzetstuk 'standaard'
GIRA
Info
Gebruiksaanwijzing
Installatie en testinstelling
• Inzetmoduul installeren.
• Toegewezen verlichting (b.v. werkplekverlichting)
en netkabels aansluiten.
• Aanwezigheidsmelder opsteken.

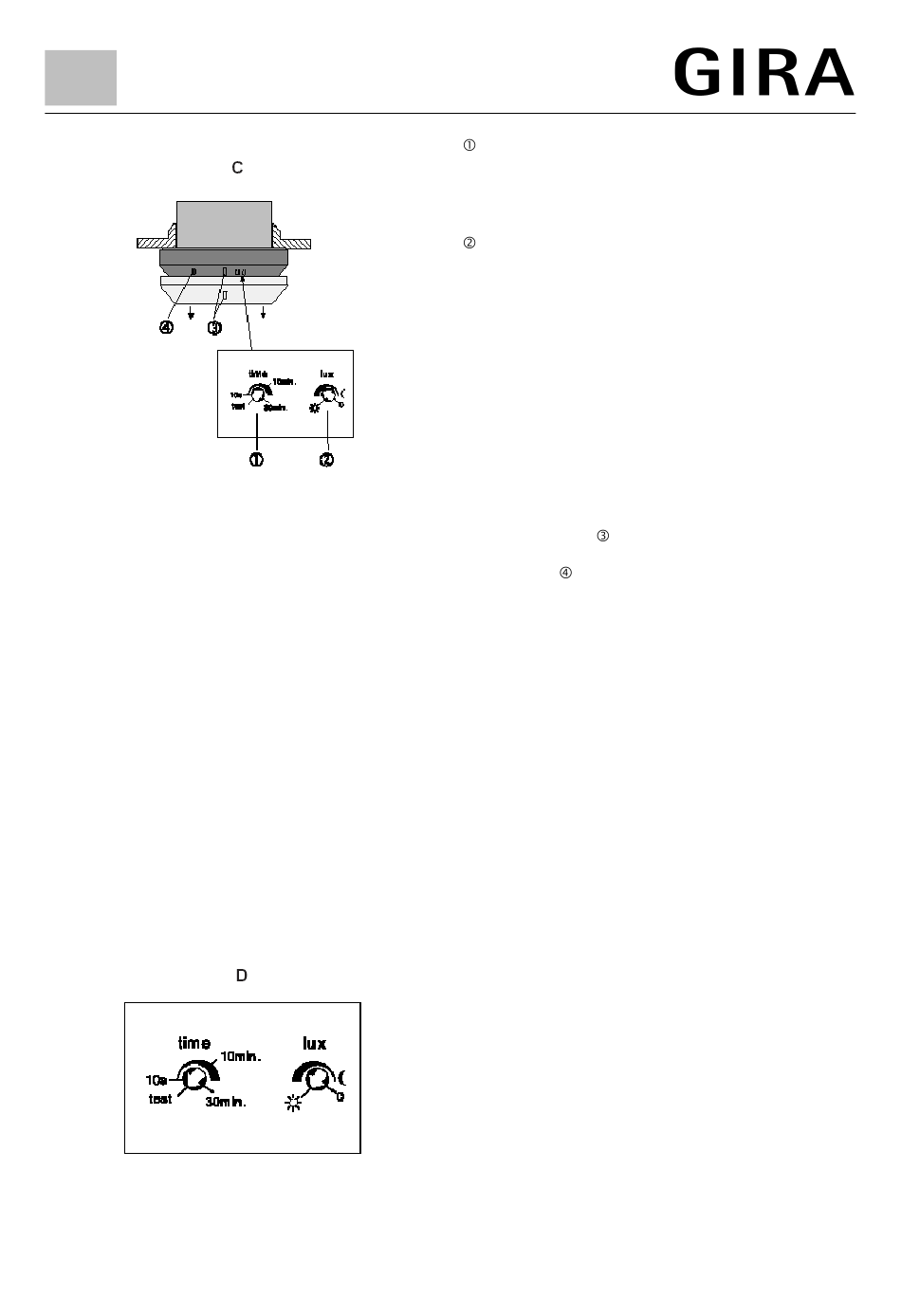

• Regelaar time op kortste tijd (test, 1 sec.) instellen
(zie afbeelding D).
• Regelaar lux op dagbedrijf (zonsymbool) instellen
(zie afbeelding D).
• Netspanning inschakelen.
Aanwezigheidsmelder-opzetstuk 'standaard'
Inschakeltijd: 1 sec. (testmodus).
Met behulp van de potmeter time zijn de tijden in een
fijngetrapt raster binnen een gebied van ca. 10 sec.
tot 30 minuten instelbaar.
Helderheid: ca. 10 lux (maan-symbool) tot 1000 lux
(zon-symbool) alsmede handmatige instelling op
markering 0.
Aanwijzing: Bij instelling op markering 0 schakelt
het aanwezigheidsmelder-opzetstuk 'standaard'
alleen via bediening van de impulsgever in.
De uitschakelhelderheid bedraagt daarbij ca. 400 lux.
Daarmee kan de automatische initiële detectie gede-
activeerd worden.Voorbeeld-toepassing:
Orientatie-helderheid in woonruimten.
Na het instellen de sierring weer opsteken.
De neus van de helderheidssensor moet in de uitspa-
ring in de sierring
De test-LED
dient als diagnose- en instelhulp (zie
hfdst. Functie van de test-LED) en is alleen bij verwij-
derde sierring zichtbaar.
De aanwezigheidsmelder schakelt de aangesloten
verlichting voor een kalibreercyclus gedurende ca. 1
minuut in. Tijdens het inmeten is geen bediening mo-
gelijk. Het toestel schakelt vervolgens uit en staat dan
in de testmodus.
Iedere gedetecteerde beweging schakelt nu het toe-
stel minimaal 1 seconde (natriggerend) in.
Vervolgens kan een looptest geschieden en het de-
tectiegebied gecontroleerd worden. Zo nodig het op-
steekmasker gebruiken (z. hfdst. Opsteekmasker).
3/07
vastklikken.
Blz: 3 van 11
