Vervolgstappen
1. Sluit de
batterijkabel
aan
2. Plaats de onderplaat.
3. Plaats de SD-geheugenkaart.
4. Volg de procedure in
Nadat u in de computer hebt
Ventilator
De ventilator verwijderen
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de SD-geheugenkaart.
3. Verwijder de onderplaat.
4. Koppel de
batterijkabel
OPMERKING:
Voor het Latitude 7400 2-in-1-model dat met een WWAN-kaart is meegeleverd, is er een L-vormige beugel (beugel
van een P-sensor) die de vier kabelaansluitingen afdekt van de WWAN-LTE-antennes die aan de systeemkaart bevestigd. De schroef
waarmee de beugel aan het systeem is bevestigd, helpt ook de ventilator op het systeem te bevestigen. Technici moeten eerst
de beugel verwijderen voordat de ventilator kan worden verwijderd en daarna de beugel opnieuw plaatsen nadat de ventilator is
geplaatst.
Stappen

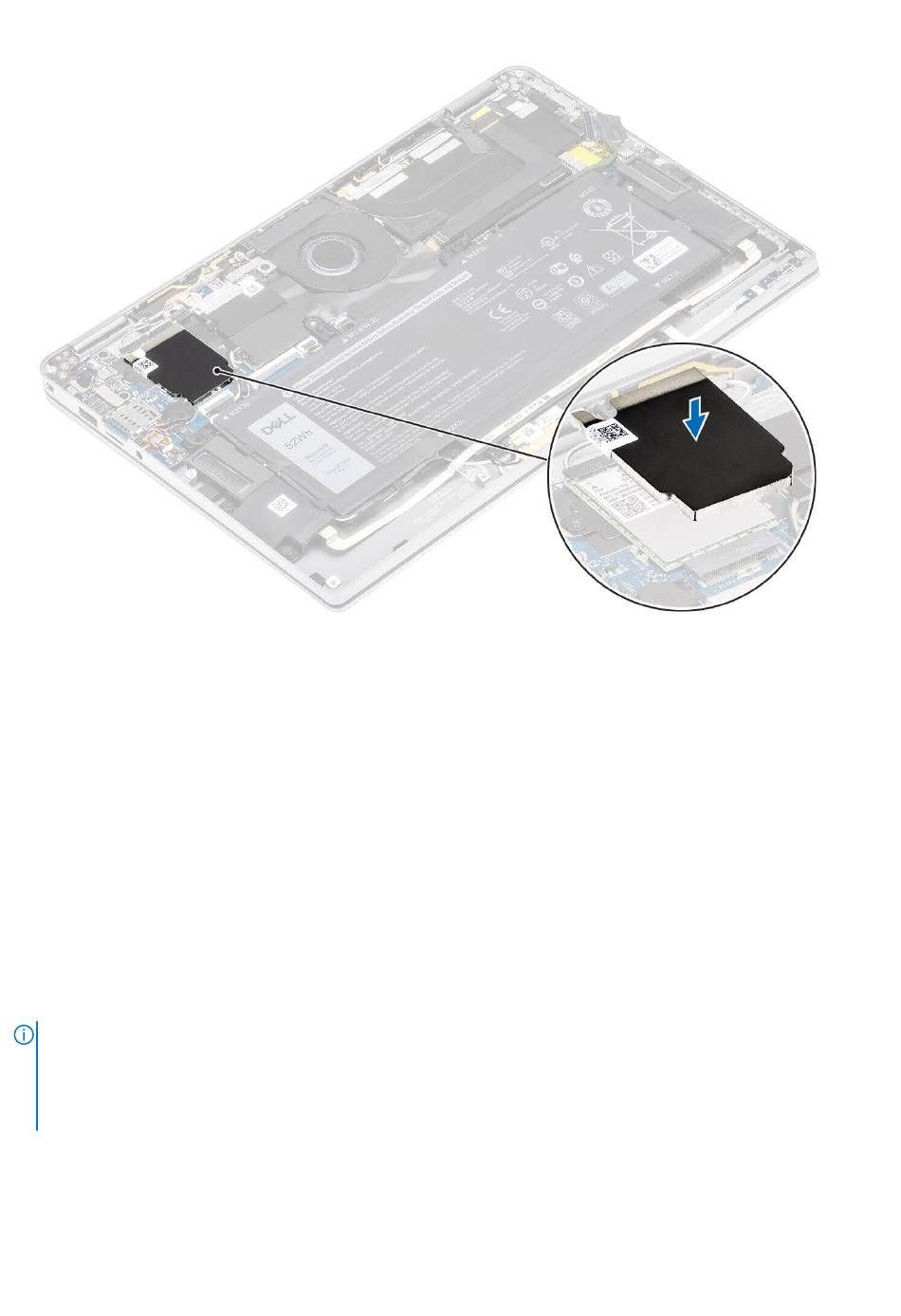

1. Trek het Mylar-vel van de systeemkaart.
44
Onderdelen verwijderen en plaatsen
los.
gewerkt.
werken.
