6 Elektrische aansluiting

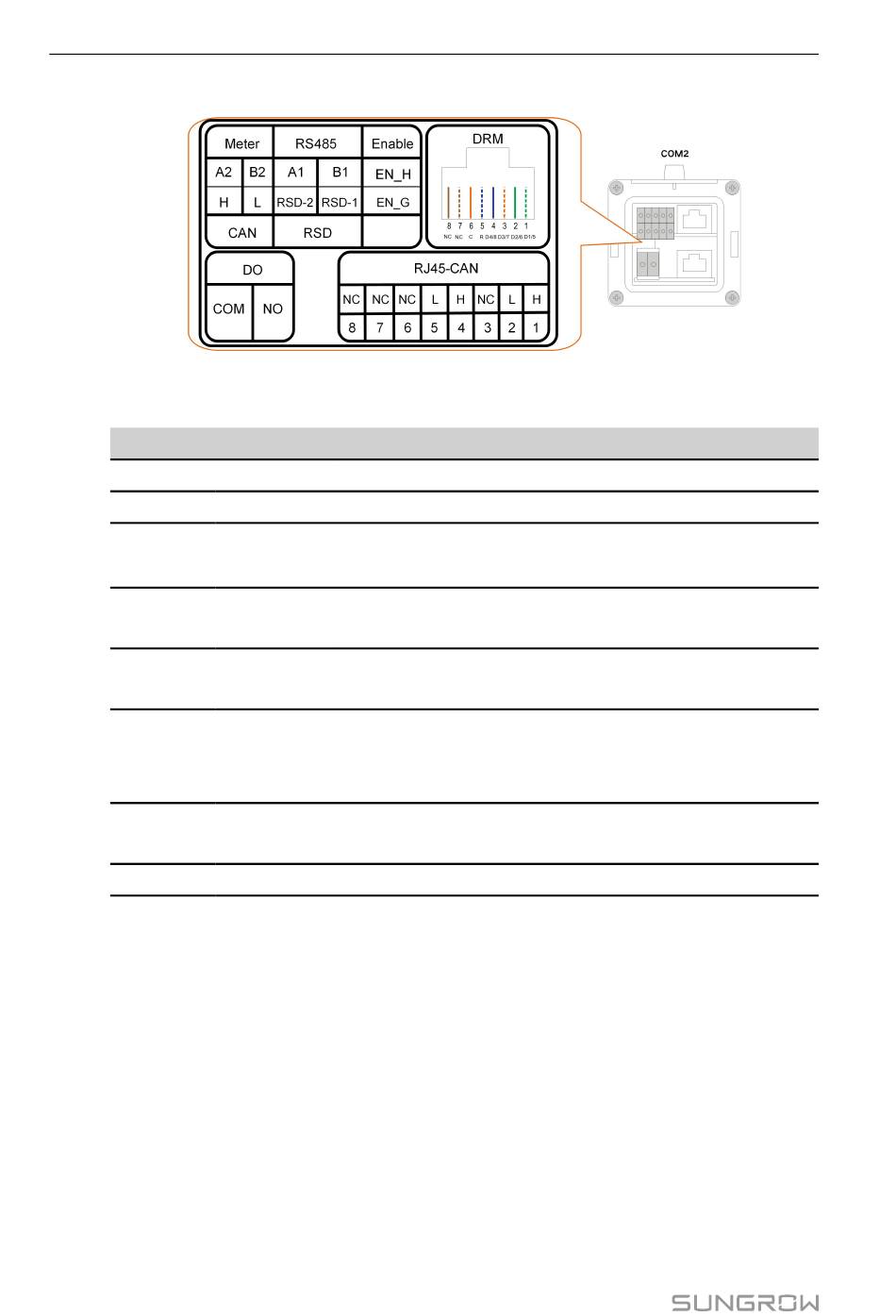

De volgende afbeelding toont de namen van de pinnen van de COM2-aansluiting.
Tabel 6-2 Toelichting bij labelling van COM2-aansluiting
Label
Meter
CAN
RS485
RSD
Enable (in-
schakelen)
DRM
DO
RJ45-CAN
6.3
Overzicht van de elektrische aansluiting
De elektrische aansluiting moet als volgt worden uitgevoerd:
30
Afbeelding 6-2 Label van COM2-aansluiting
Beschrijving
A2, B2
Voor slimme energiemeter
H, L
Voor communicatie met li-ionaccu via CAN-protocol.
Voor het doorlussen van omvormers (gereserveerd)
A1, B1
Voor communicatie met li-ionaccu via RS485-protocol.
Gereserveerd (neem voor meer informatie contact op met
RSD-1,
SUNGROW)
RSD-2
EN_H, EN_
Activeer de batterij met een spanning van 12V.
G
Voor extern Demand Response Enabling Device ("AU"/
D1/5, D2/6,
"NZ")
D3/7, D4/8,
R, C
Voor toonfrequentontvanger
Gereserveerd (neem voor meer informatie contact op met
COM, NO
SUNGROW)
H, L
Voor communicatie met li-ionaccu via CAN-protocol.
