Bedieningshandleiding
Positieschakelaars met veiligheidsfunctie.

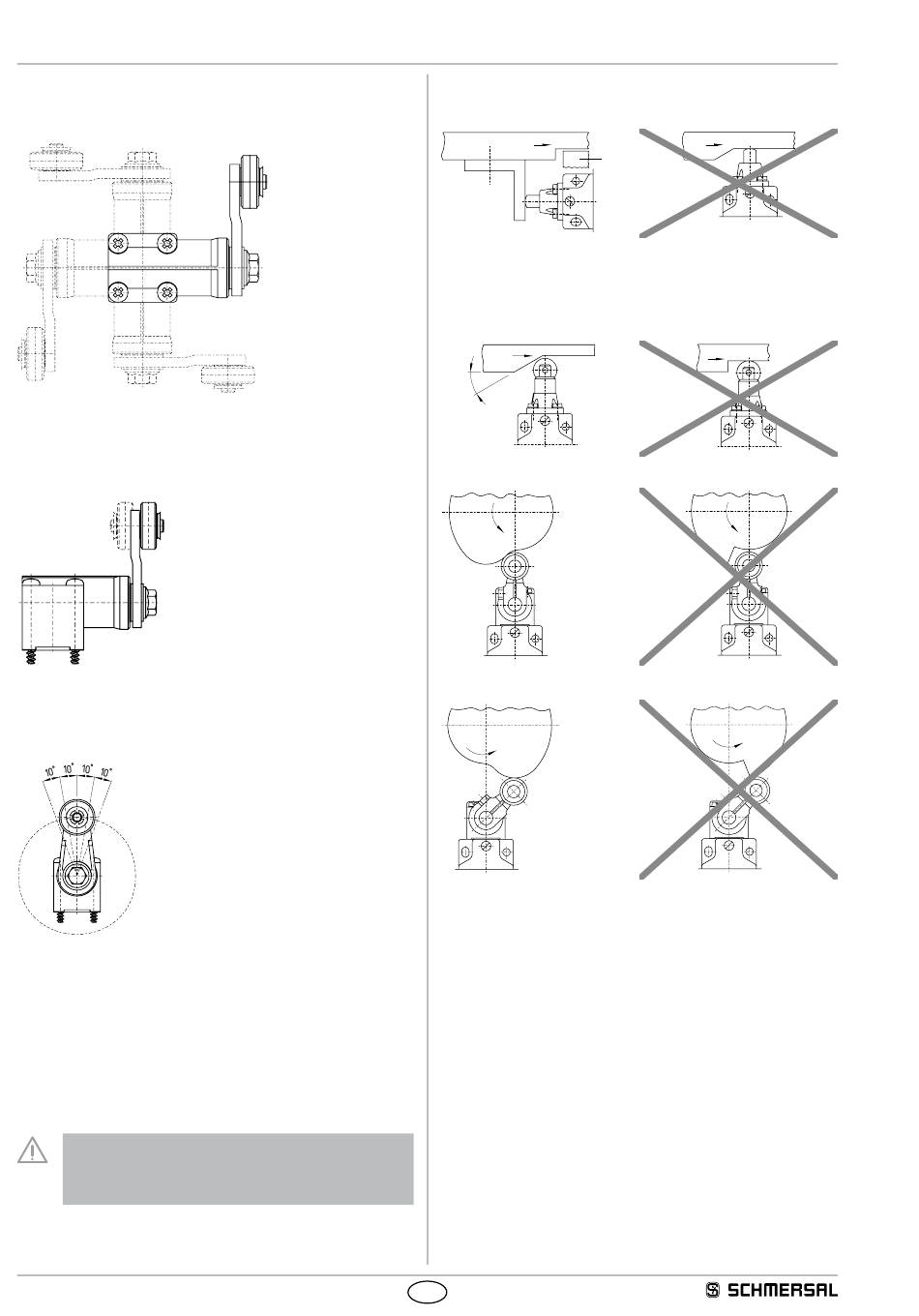

3.3 Montage van de bedienkoppen
Herpositionering van de bedienkop (R, 1R, K, 3K, 4K, V, V.H)
De bedienkop kan 4 x 90° verplaatst worden. Schroeven van de
bedienkop losschroeven Bedienkop in de gewenste positie plaatsen en
de vier schroeven terug vastschroeven
Herpositionering van de rolhefboom (.H)
De rolhefboom kan 180° gedraaid worden, zodat de rol naar de
schakelaar gericht is of van de schakelaar weggedraaid is
Positionering van de hefboom (.H)
De draaihefboom kan in stappen van 10° over in totaal 360° gedraaid
worden op de getande as Schroef de zeskantschroef ongeveer 4 mm
los, plaats de hefboom in de gewenste positie en schroef de schroef
terug vast
Lengteverstelbare hefboom (7H-2138)
Draai de bevestigingsschroef van de hefboom los om de lengte van de
hefboom in te stellen Schroef de schroef terug vast na het instellen van
de gewenste lengte
Positieschakelaars met bediensleutel 7H, 10H of
veerstaafhefboom AF zijn niet gedwongen verbrekend en
bijgevolg niet geschikt voor veiligheidsfuncties Bediensleutel
7H alleen met bestelindex -2138 gedwongen verbrekend
4
3.4 Bediening van de positieschakelaars
Stoterkop
Legende
A
Aanslag
Rolstoter
max. 30°
Nokkenschijf
Voorkant
Achterkant
NL
Z/T 235/236 AS
Z/T 256 AS
