2

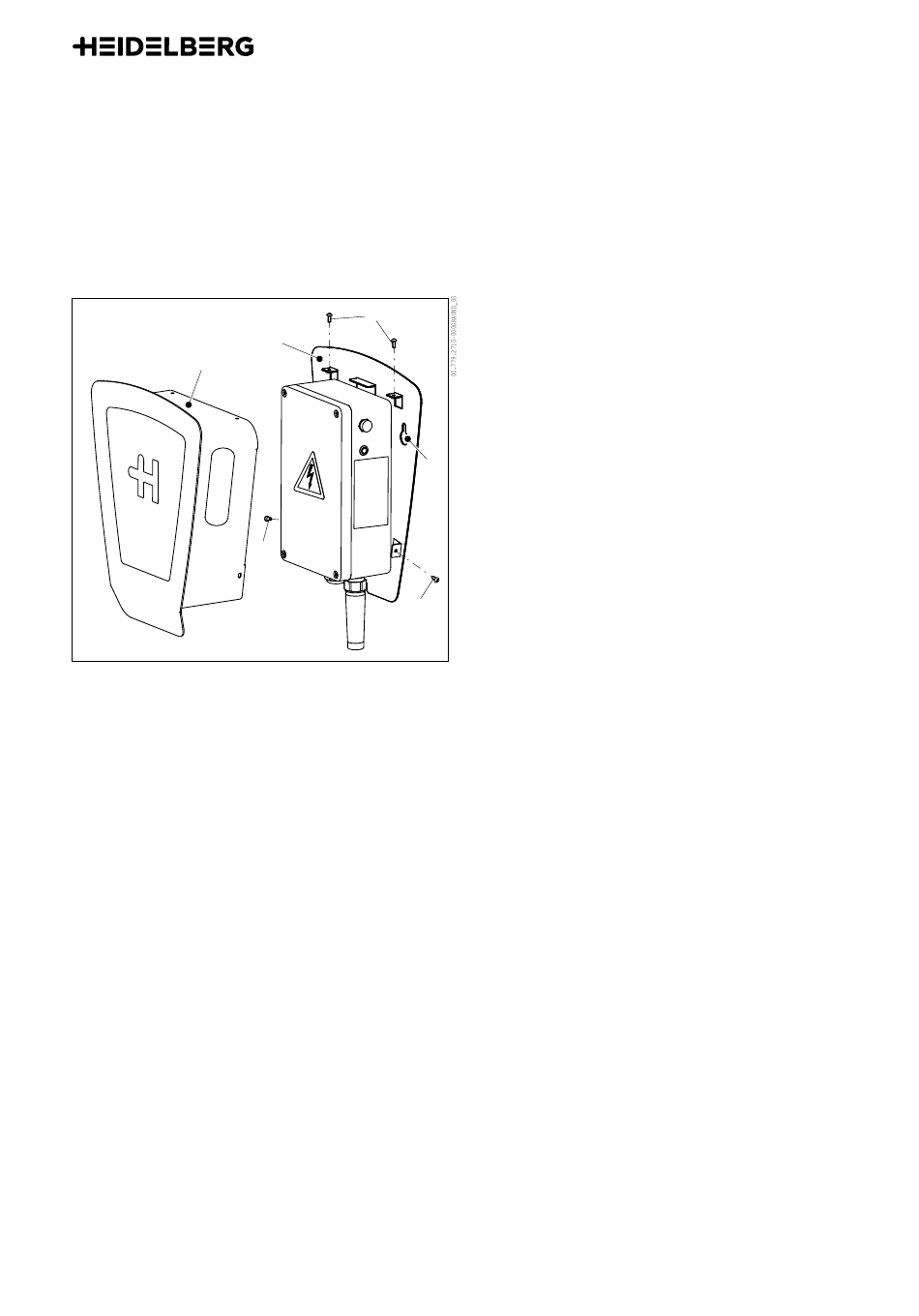

Afb. 7
Heidelberg Wallbox Home Eco met afdek‐
kap
00.999.3027/01
www.bailey.nl
1
3
4
1
1
die door de kabelinvoer (afb. 6/3) naar het overeen‐
komstige schakelelement wordt geleid.
De contacten van het schakelelement moeten zo zijn
ontworpen dat ze potentiaalvrij stromen van ca.
30 mA/12 V kunnen schakelen.
9.
Het deksel van de behuizing van de elektronica
(afb. 4/2) plaatsen en de vier schroeven vast‐
draaien (2,5 Nm).
10. De afdekkap plaatsen en met de vier schroeven
M4x10 (afb. 7/1) vastdraaien (1,8 Nm). De vier
schroeven zijn bijverpakte accessoires.
Montagehandleiding
A.1.7
