In de volgende tabel wordt de werking van de LED voor elke modus beschreven:
Tabel 5 LED's van 10/100/1000BASE-T-ethernetpoort
LED
LINK/ACT
STATUS
Micro-USB-consolepoort
De Aruba 9012-gateway is uitgerust met een micro-USB-poort (type B) voor rechtstreekse toegang tot
de lokale console. Als zowel de Micro-USB- als de RJ-45-consolepoort wordt gebruikt, heeft de
micro-USB-verbinding voorrang ten opzichte van de RJ-45-consoleverbinding.
Micro-USB-stuurprogramma
Als u de micro-USB-consolepoort wilt gebruiken, moet u het Aruba Micro-USB-stuurprogramma op
de computer installeren; hiermee kunt u de gateway beheren. Voer de volgende stappen uit om het
stuurprogramma te downloaden:
1. Ga naar https://support.arubanetworks.com.
2. Klik op het tabblad Tools & Resources.
3. Open de map USB Console Driver.
4. Open de map Mobility Gateway and Mobility Access Switch.
Selecteer het juiste bestand voor uw applicatie. De bestandsnaam bevat de naam van het
corresponderende besturingssysteem.
RJ-45-consolepoort
Via de seriële consolepoort kunt u de gateway op een seriële terminal of een laptop aansluiten voor
rechtstreeks lokaal beheer. Deze poort is een RJ-45-bus (vrouwelijk) met de pinconfiguratie zoals
beschreven in
een ethernetkabel.

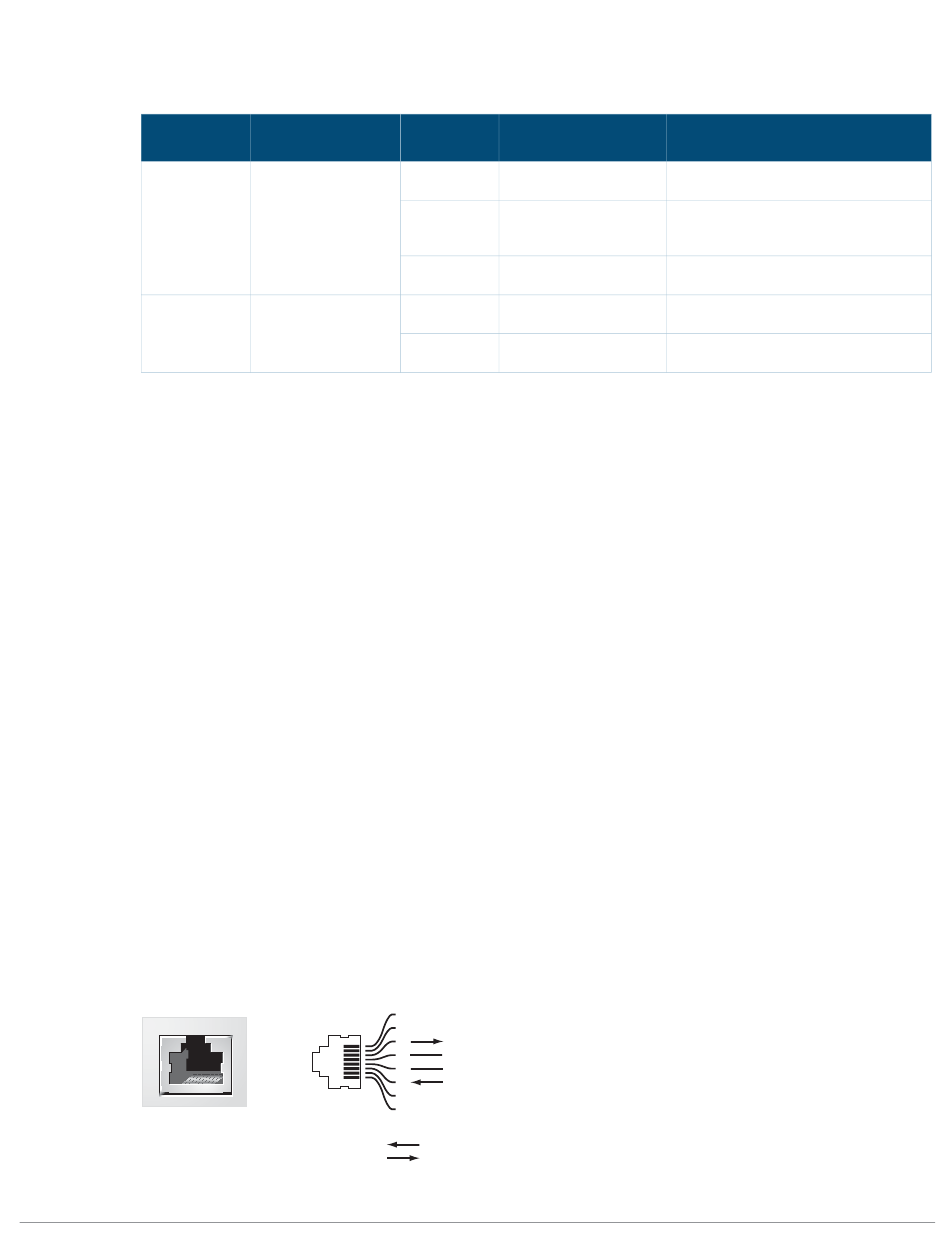

Afbeelding 4 Pinconfiguratie van seriële consolepoort
Seriële
consolepoort
Aruba 9012-gateway
| Installatiehandleiding
Functie
Modus
Verbindingsstatus
N.v.t.
Poortstatus
Snelheid
Afbeelding
4. Sluit deze poort rechtstreeks op een terminal of terminalserver aan via
Vrouwelijke RJ-45-
pinconfiguratie
1
2
3
4
5
6
7
8
Richting
Invoer
Uitvoer
Indicator
Groen (continu)
Groen (knipperend)
Uit
Groen (continu)
Uit
TxD
Aarding
Aarding
RxD
Status
Verbinding tot stand gebracht
Gegevens worden via poort
verzonden of ontvangen
Geen verbinding
Verbinding met 1000 Mbps
Verbinding met 10/100 Mbps
9012-gateway |
