Afbeelding 8
1. Verwijder de stofkap van de ethernetpoort.
2. Schuif de afdichtmoer, de clip, het wartelhuis en de O-ring over de kabel.
3. Steek de RJ45-connector in de ethernetpoort.
4. Plaats de O-ring op het wartelhuis en zorg dat deze goed zit.
5. Plaats het wartelhuis in de ethernetpoort en draai aan tot een koppel van 1,0 Nm.
6. Doe de twee helften van de afdichting om de kabel heen en schuif de afdichting in de uitsparing op het
wartelhuis.
7. Schuif de clip over de twee helften van de afdichting heen naar het wartelhuis totdat het golvende uiteinde
van de clip precies past in het golvende uiteinde van het wartelhuis.
8. Schroef de afdichtmoer op het wartelhuis tot een koppel van 1,0 Nm.
De doos bevat twee afdichtingssets voor gebruik met de ethernetkabels. Een ervan is voor kabels met een
diameter van 4-6 mm en de andere is voor kabels met een diameter van 6-10 mm.
OPMERKING
Afbeelding 9
10

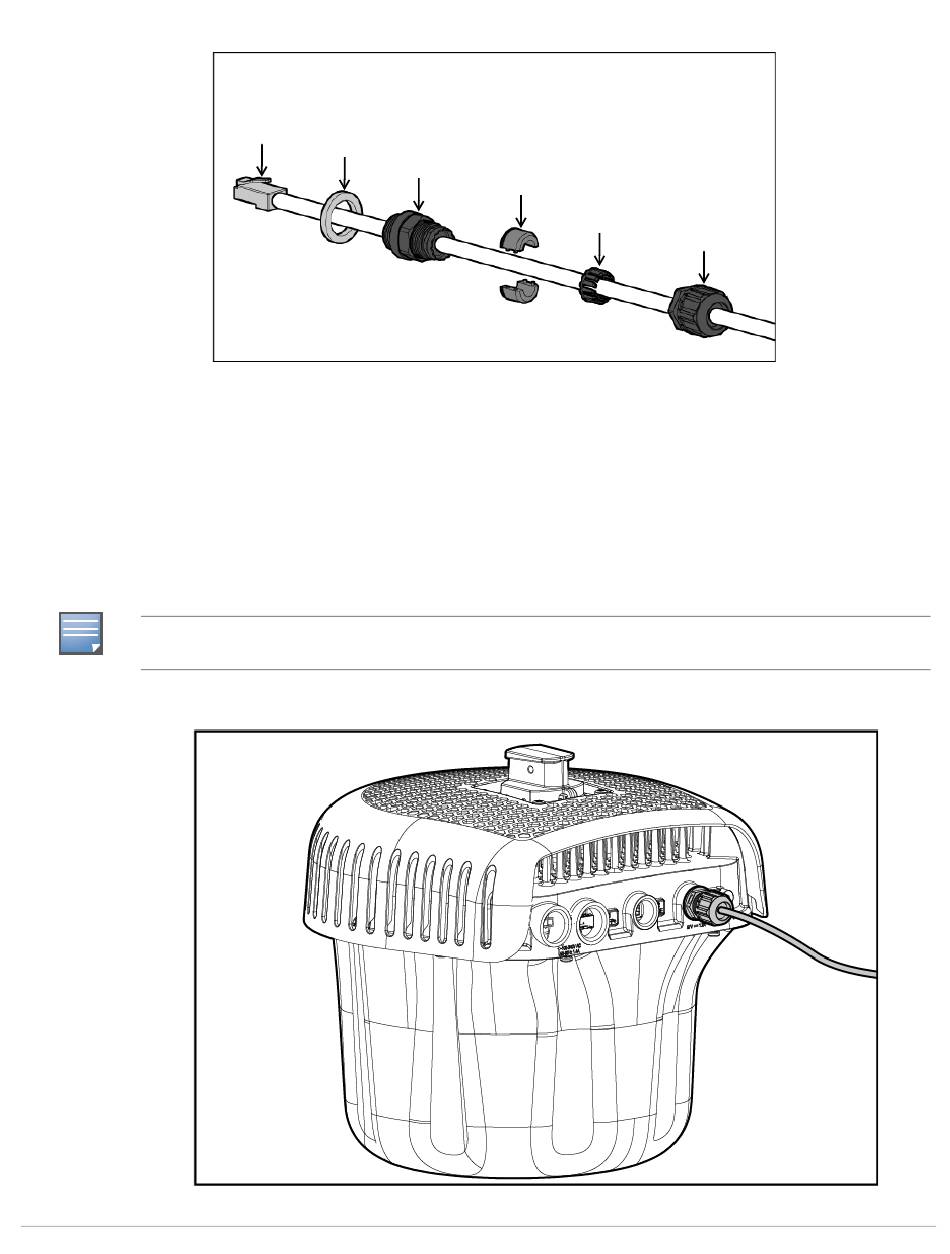

Ethernetkabel en M20-kabelwartel assembleren
Ethernetkabel
O-ring
Wartelhuis
Ethernetkabel en M20-kabelwartel aangesloten op AP
Tweedelige
afdichting
Clip
Aruba 580-serie access points voor buitenshuis
Afdichtmoer
| Installatiehandleiding
