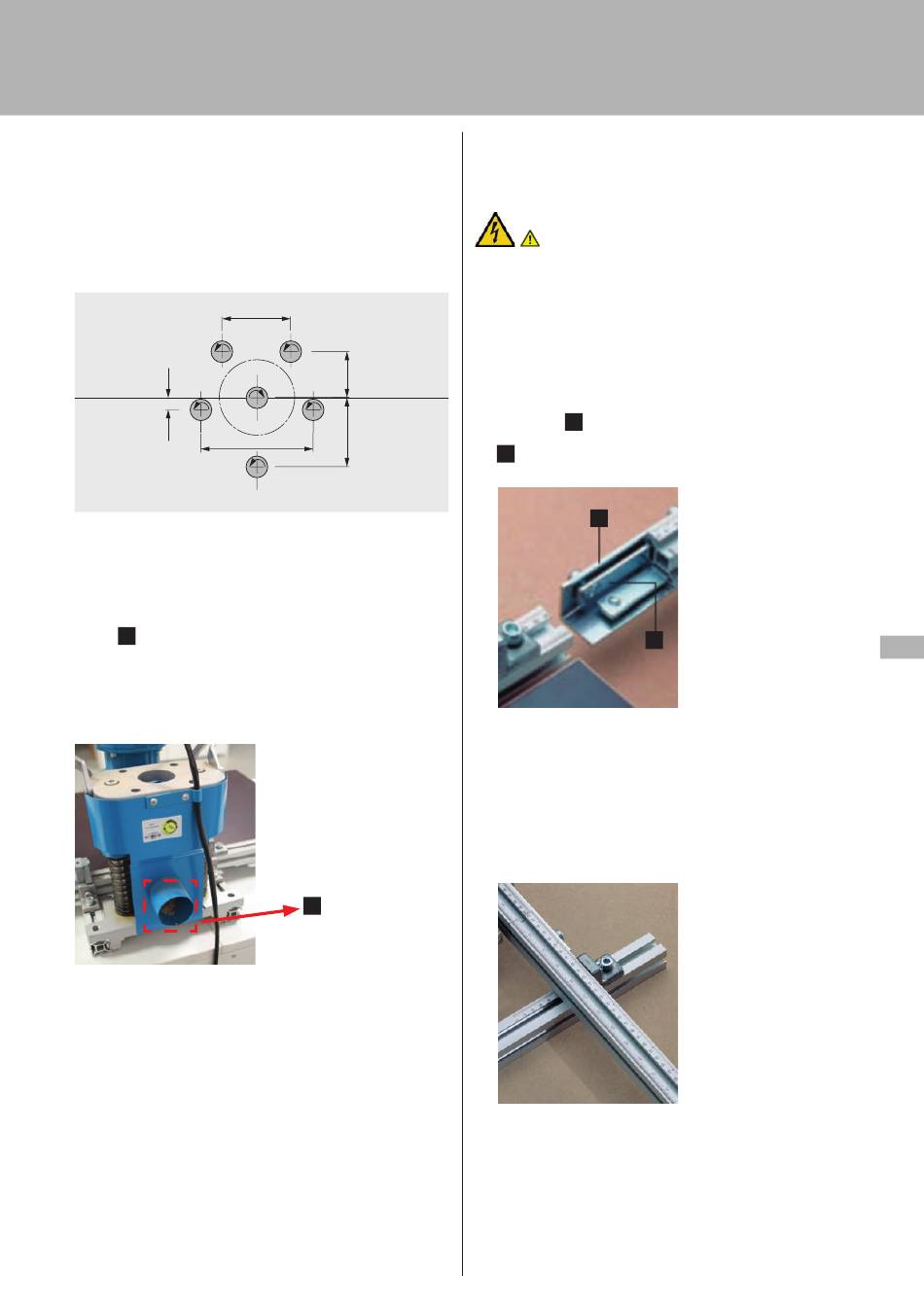

Boren
De machine is geschikt voor gebruik met 57 mm lange boren
van massief hardmetaal met een schachtdiameter van 10
mm. De boor tot aan de aanslag insteken, het spanoppervlak
naar de schroefdraadpinnen gedraaid, en met de inbussleutel
aandraaien. Let op de asdraairichting!
Indien nodig de lengte van de boren m.b.v. de in de schacht
aangebrachte stelschroeven afstellen.
L
L
5,5
Afb. 10: boorbeeld
Sluit de machine aan op een afzuiginstallatie. Er bestaat een
aansluitplicht op een afzuiginstallatie m.b.v. een flexibele
slang, die moeilijk ontvlambaar moet zijn.
Steek de afzuigslang van de afzuiginstallatie op de afzuig-
aansluiting
en bevestig die m.b.v. een slangklem.
1
De luchtsnelheid van de afzuiginstallatie moet min. 20 m/s
bedragen.
De diameter van de afzuigslang: Ø 50 mm. Leg de afzuigslang
dusdanig, dat de afzuigaansluiting niet wordt belast!
Afb. 11: afzuigaansluiting
Aansluiting op de stroomtoevoer
De stroomtoevoer wordt d.m.v. een 16 ampère stekker
gerealiseerd.
Laat eerst door een elektricien controleren dat het
stopcontact goed functioneert.
Steek daarna de stekker in het stopcontact.
De machine is geschikt voor een aansluitspanning
van 400 volt (andere varianten zijn mogelijk).
Gebruik een passende stekker volgens DIN VDE of de
IEC-norm. Er moet een voorzekering in het net worden
aangebracht.
32
L
21
R
L
32
52
L
1
Controleer de draairichting van de motor. De aandrijfassen
moeten naar rechts draaien.
Als de motor, resp. de aandrijfas linksom draait, moet u de
fasewender in de stekker omschakelen.
Gevaar door stroomschok!
Er bestaat levensgevaar door een elektrische schok bij
onjuist uitgevoerde werkzaamheden aan stroomvoerende
onderdelen!
De werkzaamheden aan de elektrische uitrusting mogen
alleen worden uitgevoerd door bevoegde elektriciens!
Toebehoren
Aanslagliniaalverlenging
De hoeken
voor de helft op de aanslagliniaalverlenging en
1
het aanslagliniaal steken en m.b.v. schroeven en klemstenen
bevestigen.
2
1
2
Afb. 12: aanslagliniaalverlenging
Steunbok
Ter ondersteuning van de liniaalverlenging en het creëren
van een breder werkoppervlak wordt de steunbok gebruikt.
Hiervoor de liniaalverlenging met klemstenen en cilinder-
kopschroef aan de geleidingshoek bevestigen. Het werkblad
m.b.v. kraagschroeven op het profiel schuiven.
Afb. 13: steunbok
nl
213
