Fietsonderdelen van uw e-bike
Meer informatie over de schijfremmen, het vervangen van
remvoeringen en remschijven en ook de slijtage van deze
onderdelen, vindt u in de meegeleverde gebruiksaanwijzing
van de remleverancier.
6.5 Riemaandrijving & 9-speed
versnellingsbak
Deze Klever E-bike heeft een zeer gebruiksvriendelijke en
onderhoudsarme aandrijflijn die, in plaats van de traditionele
aandrijflijn met ketting en derailleurversnelling, bestaat
uit een tandriem in combinatie met een volledig ingesloten
versnellingsbak met 9 versnellingen. Een unieke aandrijflijn;
nooit meer vet en strepen op uw broekspijpen.
6.5.1 Riem
Deze riemaandrijving (afbeelding 6.16 & 6.17) is fluisterstil
tijdens het fietsen. Bovendien is de riemaandrijving
onderhoudsarm, want ze behoeft geen enkele smering.
Sterker nog, vermijd het smeren en invetten van de riem!
Af en toe de riem met water afspoelen is voldoende. En
omdat de riem nooit hoeft te worden gesmeerd trekt ze ook
nauwelijks vuil en modder van de straat aan.

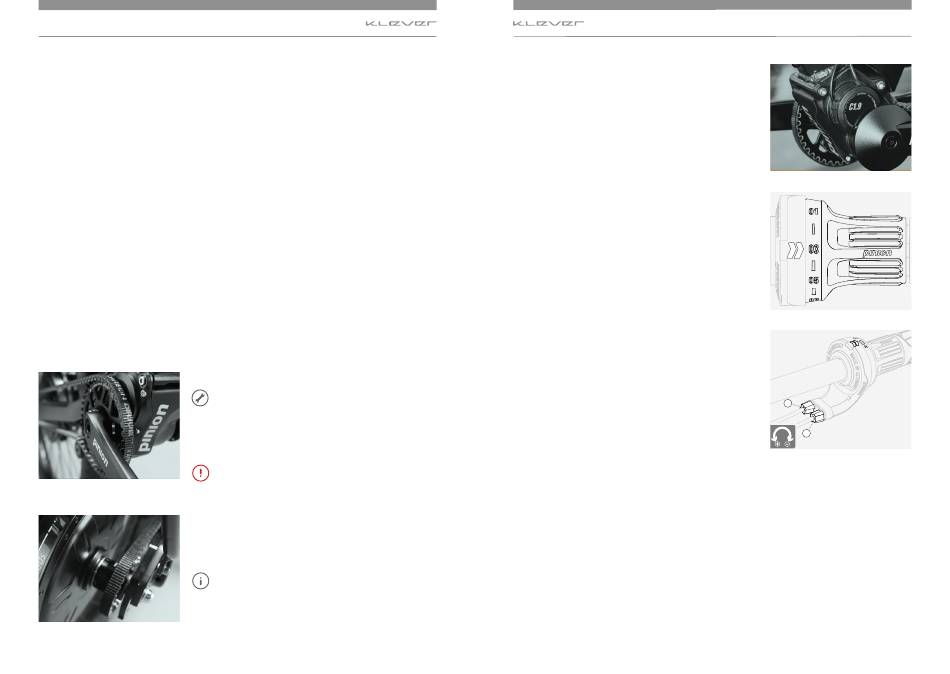

Afbeelding 6.16
Afbeelding 6.17
46
www.klever-mobility.com
Laat de riem door uw dealer met professioneel gereedschap
op de juiste spanning brengen of op slijtage controleren.
Wij raden u ten zeerste aan om alle werkzaamheden aan
de riem, en ook demontage en montage van het achterwiel,
aan uw Klever dealer over te laten.
Waarschuwing! Blijf net als bij een kettingaandrijving met
uw vingers weg bij de riemaandrijving. Als u er met uw
vingers tussen bekneld raakt, terwijl het kettingwiel draait,
kan dat tot ernstige ongelukken leiden. Bij de bovenloop
van de riem is een beschermbeugel gemonteerd, die dezelfde
functie heeft als een kettingbeschermer of broekrand. Deze
beugel zorgt ervoor dat u tijdens het fietsen niet met uw
kleding tussen de riem kunt komen.
Opgelet! Als u toch aan de riem moet werken,
bijvoorbeeld om met water af te spoelen of u moet
de achterband plakken, zet dan eerst het BIACTRON-
systeem uit en haal daarna ook de batterij uit uw E-bike.
6.5.2 9-Speed versnellingsbak
De Pinion versnellingsbak (afbeelding 6.16 & 6.18) is compleet
gesloten en loopt onderhoudsarm, stil in een oliebad. De 9
versnellingen hebben een bereik van maar liefst 570%. Met de
overbrengingsverhouding van uw E-bike en een toerental van
rond de 60 toeren per minuut, fietst u net zo makkelijk in de
lichtste versnelling 8 km/u. bergop met ECO-ondersteuning,
als in de zwaarste versnelling 25 km/u. op een vlakke weg met
MAX-ondersteuning. De tussenliggende versnellingen tussen
1 (de lichtste versnelling) en 9 (de zwaarste versnelling) zijn
evenwichtig verdeeld in oplopende stapjes van 24%.
Schakelen doet u met de draaischakelaar in het rechter handvat
(afbeelding 6.19). U kunt verschillende versnellingen tegelijk
schakelen, bij stilstand of terwijl u terugtrapt. U kunt ook onder
belasting schakelen, maar het is altijd beter om de druk tijdens
het schakelen even van de pedalen te halen. Met name bij de
volgende schakelingen:
• Wanneer u terugschakelt van een zwaardere naar een lichtere
versnelling;
• Wanneer u opschakelt van de 3e naar de 4e versnelling;
• En wanneer u opschakelt van de 6e naar de 7e versnelling.
De schakeling moet soepel, direct en zonder haperen
verlopen. U kunt alle 9 versnellingen kiezen en de 9 cijfers op
de draaischijf van de schakelaar (indicaties voor de gekozen
versnelling) staan synchroon uitgelijnd met het >> symbool
(afbeelding 6.19). Als de schakeling stroef verloopt, en als het
cijfer van de gekozen versnelling niet synchroon staat met het
>> symbool, dan moet u de afstelling van de schakelkabels
controleren. Ga daarbij als volgt te werk:
• Controleer de kabeluiteinden van de 2 schakelkabels
(afbeelding 6.20). Er mag geen speling zitten tussen de
kabeluiteinden en kabelstoppers. Tegelijkertijd mogen de
kabeluiteinden niet onder spanning staan.
• De draaischakelaar zelf moet een klein beetje speling
hebben in de draairichting. Niet meer dan 2 mm.
• Om de speling op de kabeluiteinden weg te namen, moet u
de kabelspanning verhogen. Draai beide stelschroeven van
de schakelkabels een kwartslag tegen de klok in (afbeelding
6.20). Controleer de kabelspanning en herhaal deze
handeling indien nodig nog een keer.
• Om de kabelspanning te verlagen, draait u beide stelschroeven
van de schakelkabels een kwartslag met de klok mee.
• Als de kabelspanning correct is, schakel dan naar de 9e
versnelling en controleer of het cijfer 9 precies tegenover
het >> symbool staat.
• Door stelschroef 2 een kwartslag met de klok mee + stelschroef
Fietsonderdelen van uw e-bike
Afbeelding 6.18
C1.9
XR
Afbeelding 6.19
2
2
3
3
Afbeelding 6.20
www.klever-mobility.com
47
