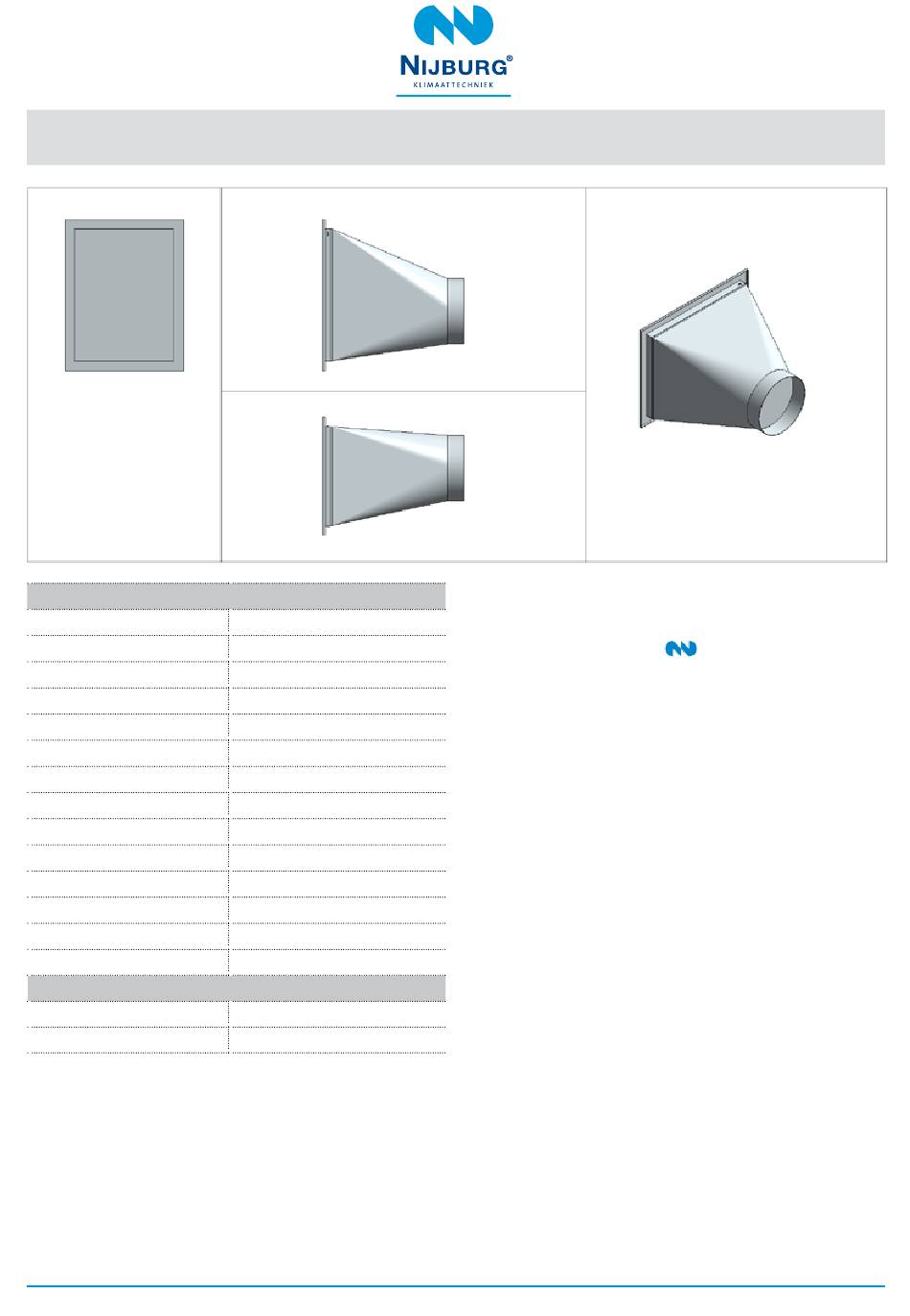

Beknopte handleiding Revit BIM-modellen Nijburg Klimaattechniek
Dimensions
NLRS_M_c01_breedte
NLRS_M_c01_hoogte
NPR_c01_recht
NLRS_M_c02_diameter
NLRS_C_lengte
OffsetWidth
OffsetHeight
Hoek_links
Hoek_rechts
Tophoek_horizontaal
Hoek_bovenzijde
Hoek_onderzijde
Tophoek_vertikaal
Size
Identity Data
NLRS_C_model
NPR_Artikelcode
NIJBURG ® KLIMAATTECHNIEK
400.0
300.0
30.0
200.0
350.0
150.0000 mm
175.0000 mm
25.11°
8.88°
34.00°
4.47°
13.19°
17.66°
400x300-200ø
RHOR 0-400
5190000003
•
T +31 59 836 12 22
•
www.nijburg-klimaattechniek.nl
2 | rechthoekige kanalen handleiding 03/2023
De c01 zijde van het model is de zijde waar het Nijburg
logo op de flens zichtbaar is (
Volgens LUKA mag de tophoek van een verloop niet meer
dan 600 bedragen. Bij een centrisch verloop met tophoek
van 600 zijn de wandhoeken exact 300. Wanneer een verloop
echter niet centrisch is, kan een wandhoek echter veel groter
dan 300 worden terwijl de tophoek wel kleiner dan 600 is.
Dit is voor een goede luchtstroom niet wenselijk.
Daarom hanteren wij ook dat geen van de wandhoeken meer
dan 300 mag bedragen.
Het model past de lengte van het verloop aan zodat aan de
eerder genoemde voorwaarden wordt voldaan. De lengte van
een verloop zal altijd minimaal 201 mm bedragen.
•
