Installatie van de leidingen
Uitgebreide handleiding voor de installateur
42
Poort
C (Ø12,7 mm)
D + E (Ø15,9 mm)
(a)
Alleen bij aansluiting op FTXM42R.
1
2
Type verloopstuk
1
2
3
4
5
6

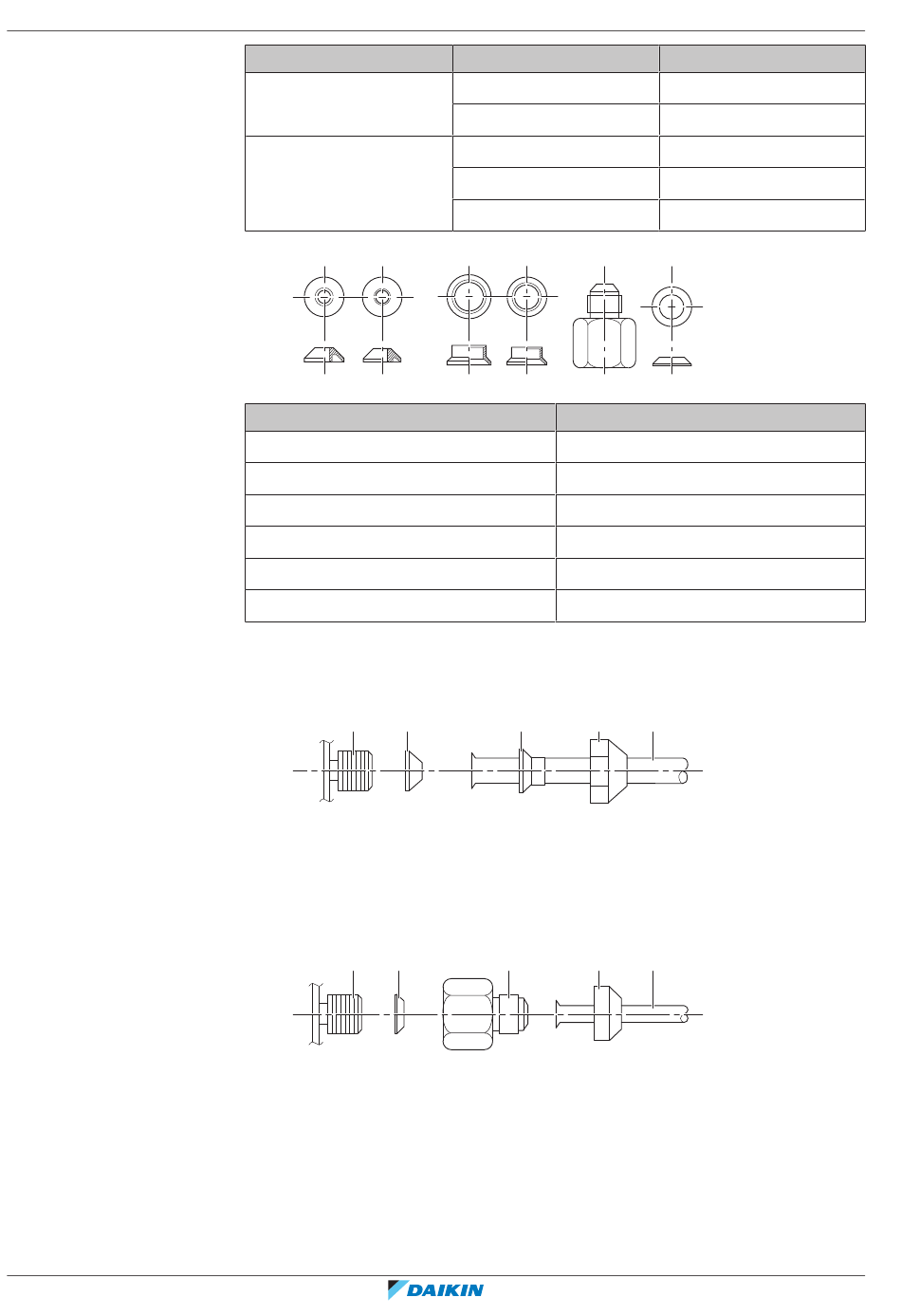

Voorbeelden van aansluiting:
▪
Een leiding van Ø12,7 mm aansluiten op een aansluiting voor een gasleiding van
Ø15,9 mm
a
b
a Aansluitingspoort buitenunit
b Verloopstuk nr. 1
c Verloopstuk nr. 3
d Wartelmoer voor Ø15,9 mm
e Leidingen tussen units
▪
Een leiding van Ø9,5 mm aansluiten op een aansluiting voor een gasleiding van
Ø15,9 mm
a
b
a Aansluitingspoort buitenunit
b Verloopstuk nr. 6
c Verloopstuk nr. 5
d Wartelmoer voor Ø9,5 mm
e Leidingen tussen units
▪
Een leiding van Ø9,5 mm aansluiten op een aansluiting voor een gasleiding van
Ø12,7 mm
Klasse
(a)
15, 20, 25, 35, (42)
42, 50, 60
(a)
15, 20, 25, 35, (42)
42, 50, 60
71
3
4
5
Aansluiting
Ø15,9 mm → Ø12,7 mm
Ø12,7 mm → Ø9,5 mm
Ø15,9 mm → Ø12,7 mm
Ø12,7 mm → Ø9,5 mm
Ø15,9 mm → Ø9,5 mm
Ø15,9 mm → Ø9,5 mm
c
d
c
d
Verloopstuk
2+4
—
5+6
1+3
—
6
e
e
2MXM-A, 3MXM-A, 4MXM-A, 5MXM-A
R32 Split-reeks
