Gebruikershandleiding V1.2-2022-10-20
6 Elektrische aansluiting
6.1 Veiligheidsmaatregelen
• Zet de DC-schakelaar en de AC-uitgangsschakelaar van de omvormer uit om de apparatuur
uit te schakelen, voordat u elektrische aansluitingen maakt. Werk niet met de voeding
ingeschakeld. Anders kunnen zich elektrische schokken voordoen.
• Voer elektrische aansluitingen uit overeenkomstig lokale wetten en regelgeving. Met
inbegrip van handelingen, kabels, en specificaties van onderdelen.
• Als de kabel te strak gespannen is, is de aansluiting mogelijk niet goed. Voorzie een bepaalde
lengte van de kabel voordat u deze aansluit op de kabelpoort van de omvormer.
• Draag persoonlijke beschermingsmiddelen zoals veiligheidsschoenen,
veiligheidshandschoenen en isolerende handschoenen tijdens het maken van elektrische
aansluitingen.
• Alle elektrische aansluitingen moeten worden gemaakt door gekwalificeerde professionals.
• De kleuren van de kabels in dit document zijn enkel ter referentie. De kabelspecificaties
moeten voldoen aan lokale wetten en regelgeving.

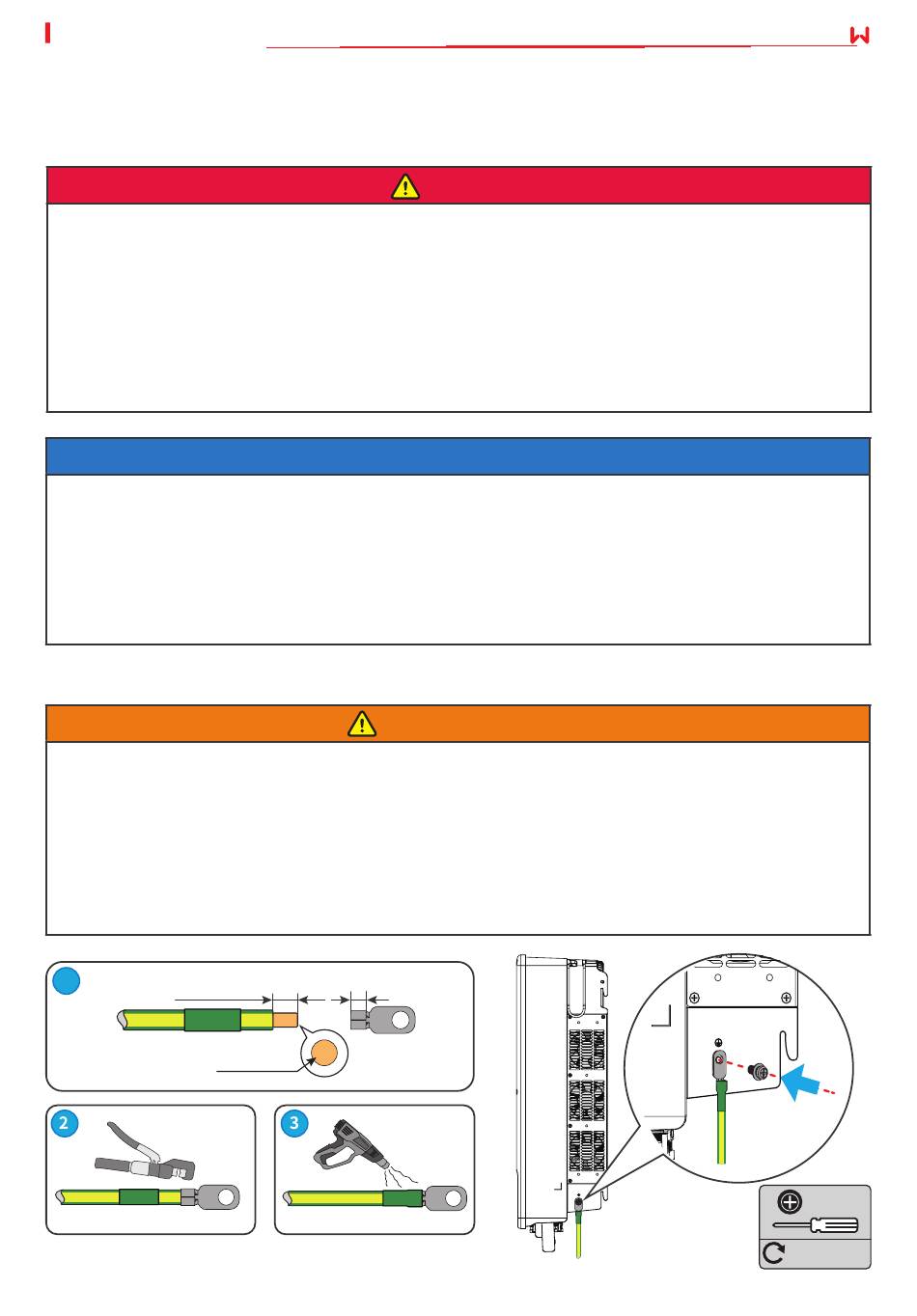

6.2 De PE-kabel aansluiten
• De PE-kabel die op de behuizing van de omvormer is aangesloten, kan de PE-kabel die op
de AC-uitgangspoort is aangesloten niet vervangen. Beide PE-kabels moeten stevig worden
aangesloten.
• Verzeker dat alle aardingspunten op de behuizing equipotentiaal verbonden zijn als er
meerdere omvormers zijn.
• Om de corrosieweerstand van de klem te verbeteren, wordt aanbevolen om silicagel of verf
op de aardingsklem aan te brengen na het installeren van de PE-kabel.
• De PE-kabel moet door de klant worden verstrekt.
1
L=L1+(1~2) mm
Koper, S≥4 mm
GEVAAR
KENNISGEVING
WAARSCHUWING
L1
2
06 Elektrische aansluiting
17
M5
1.2~2N·m
