8.2.2 Voorzorgen bij het aansluiten van de waterleidingen
8.2.3 De waterleidingen aansluiten
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
INFORMATIE
Lees tevens de voorzorgsmaatregelen en vereisten in de volgende hoofdstukken:
▪
"2 Algemene
▪
"8.1 De waterleidingen
OPMERKING
Oefen GEEN overdreven kracht uit wanneer u de ter plaatse te voorziene leidingen
aansluit en zorg ervoor dat ze op een lijn liggen. Vervormde leidingen kunnen
storingen in de unit veroorzaken.
OPMERKING
Houd de moer aan de binnenzijde van de unit met behulp van een moersleutel op
zijn plaats bij het aansluiten van de ter plaatse te voorziene leidingen, zodat er een
extra hefboomwerking ontstaat.

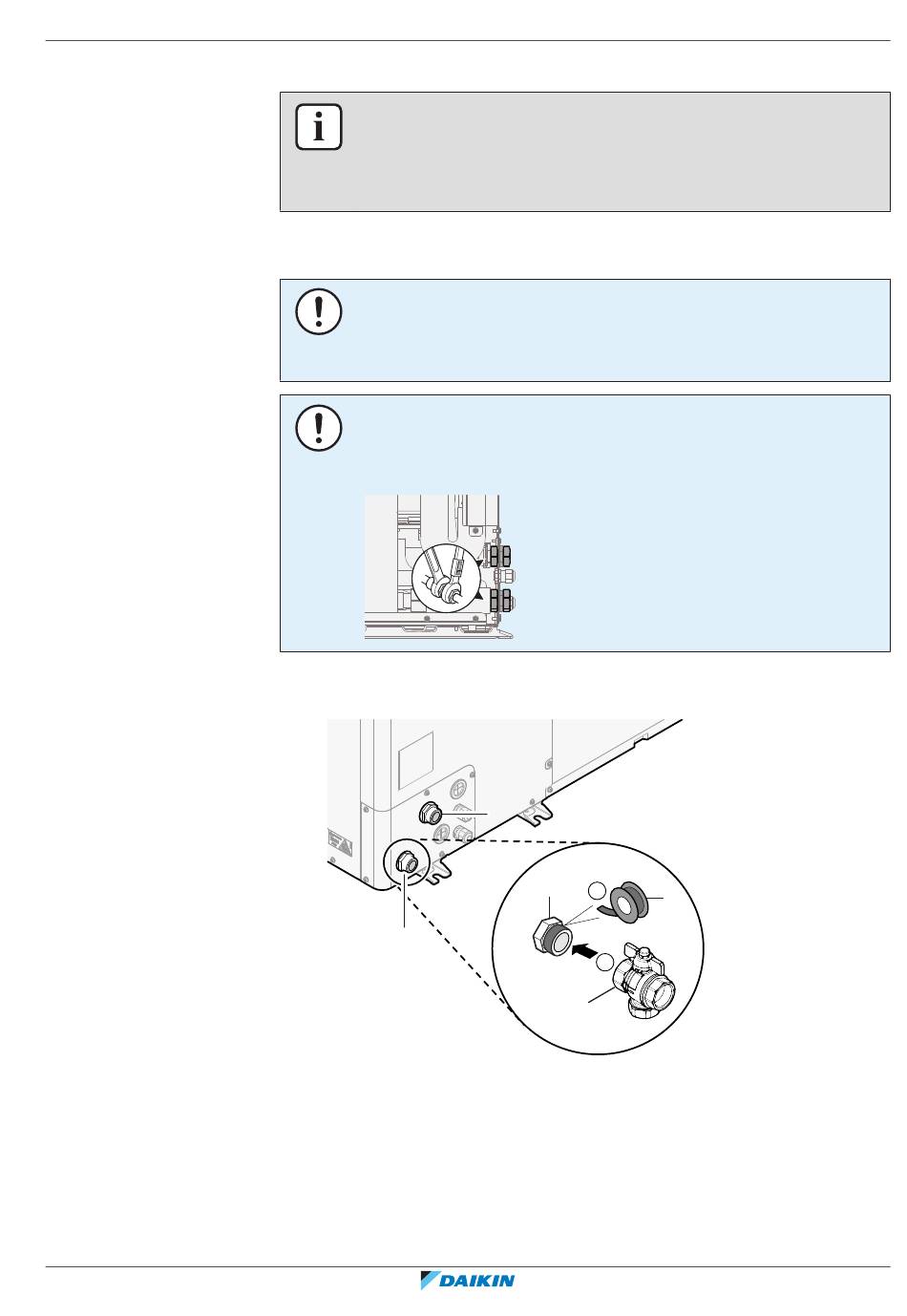

1 Sluit de afsluiter (met geïntegreerd filter) aan op de waterinlaat van de
buitenunit en breng daarbij afdichtingsmiddel op de schroefdraad aan.
b
a Water UIT (schroefaansluiting, mannelijk, 1")
b Water IN (schroefaansluiting, mannelijk, 1")
c Afsluiter met geïntegreerd filter (geleverd als accessoire) (2× verbindingsschroef,
vrouwelijk, 1")
d Afdichtingsmiddel schroefdraad
2 Sluit de lokale leidingen aan op de afsluiter.
3 Sluit de lokale leidingen aan op de wateruitlaat van de buitenunit.
8
|
4
veiligheidsmaatregelen" [
9]
4
voorbereiden" [
77]
a
b
1
2
c
Installatie van de leidingen
d
Uitgebreide handleiding voor de installateur
85
