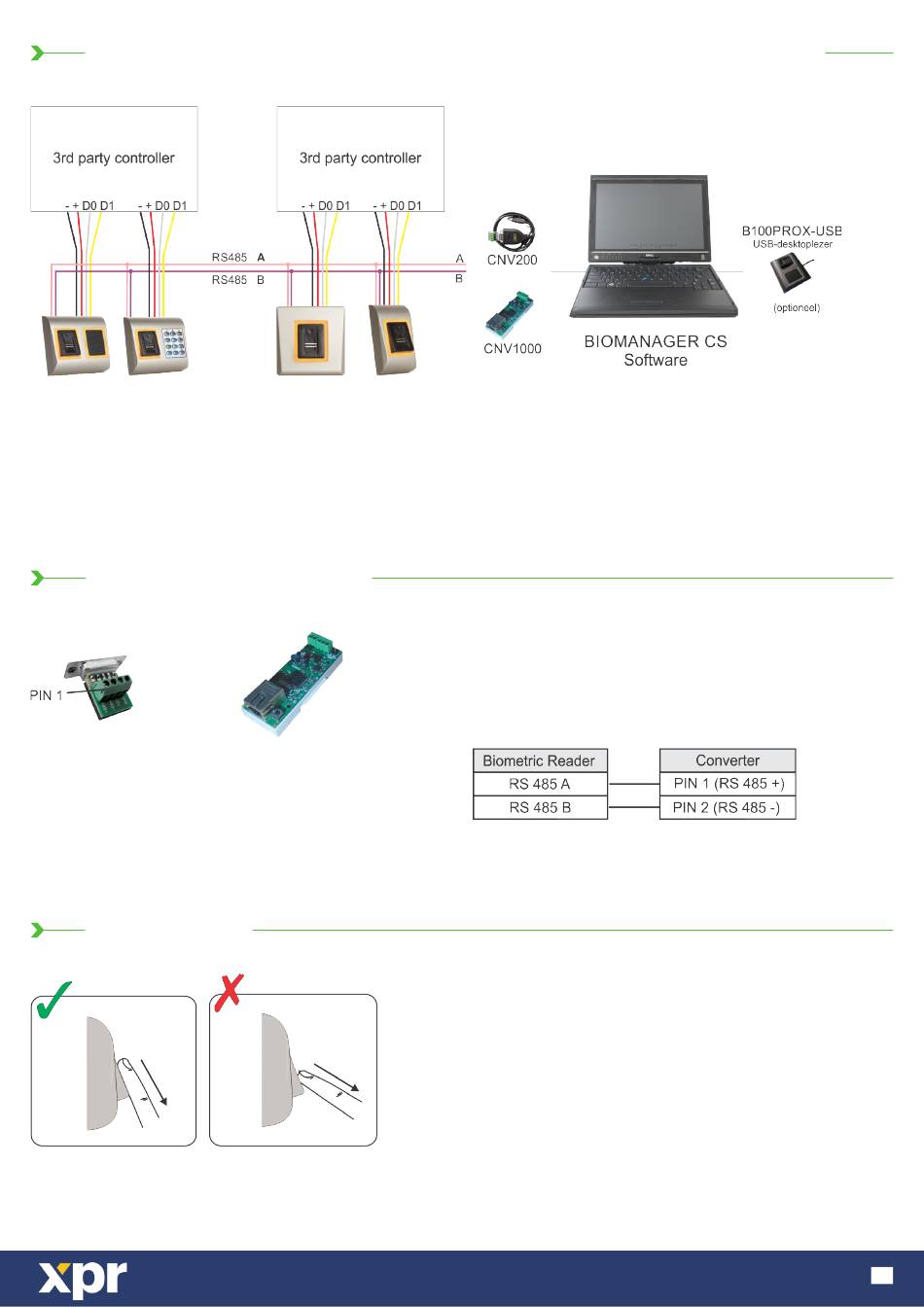

6. BIOMETRISCHE LEZERS AANSLUITEN OP CONTROLLER VAN DERDE PARTIJ
• Sluit lijnen D0, D1, Gnd en +12 V op de controller van derden aan.
• Sluit de RS485-lijn (A, B) op de omzetter aan. Sluit de omzetter op de pc aan.
• Vingerafdrukregistratie wordt uitgevoerd via de pc-software. Er moet een verbinding tot stand worden gebracht tussen de
biometrische lezers en de pc.
• De biometrische lezers communiceren via een omzetter met de RS485 en de pc-software.
• De RS485-lijn moet in een ringnetwerk worden geplaatst, NIET in een sternetwerk. Houd de aftakkingen van de RS485-backbone
zo kort mogelijk (niet meer dan 5 meter)
• Er is slechts één converter nodig per installatie, en niet per lezer.
6.1 BESCHRIJVING VAN PIN OMZETTERS
CNV200
Converter Rs485 naar USB
Installatie als serieel USBapparaat
(zie handleiding CNV200).
7. AANMELDING
CNV1000
Converter Rs485 naar TCP/IP
Geen installatie vereist. IP-adres
ingesteld via internetbrowser
Volg de instructies hieronder voor een correcte vinger-swiping
Plaats de vinger, te beginnen bij het eerste vingergewricht, op de
swipesensor en beweeg deze in één doorlopende beweging
gelijkmatig naar u toe.
Resultaat:
Bij een geldige swipe: Driekleurige status-LED licht groen op + OK-
pieptoon (korte + lange pieptoon)
Bij een ongeldige of verkeerd gelezen swipe: Driekleurige
status-LED licht rood op + foutpieptoon (3 korte pieptonen)
