PLM -ports

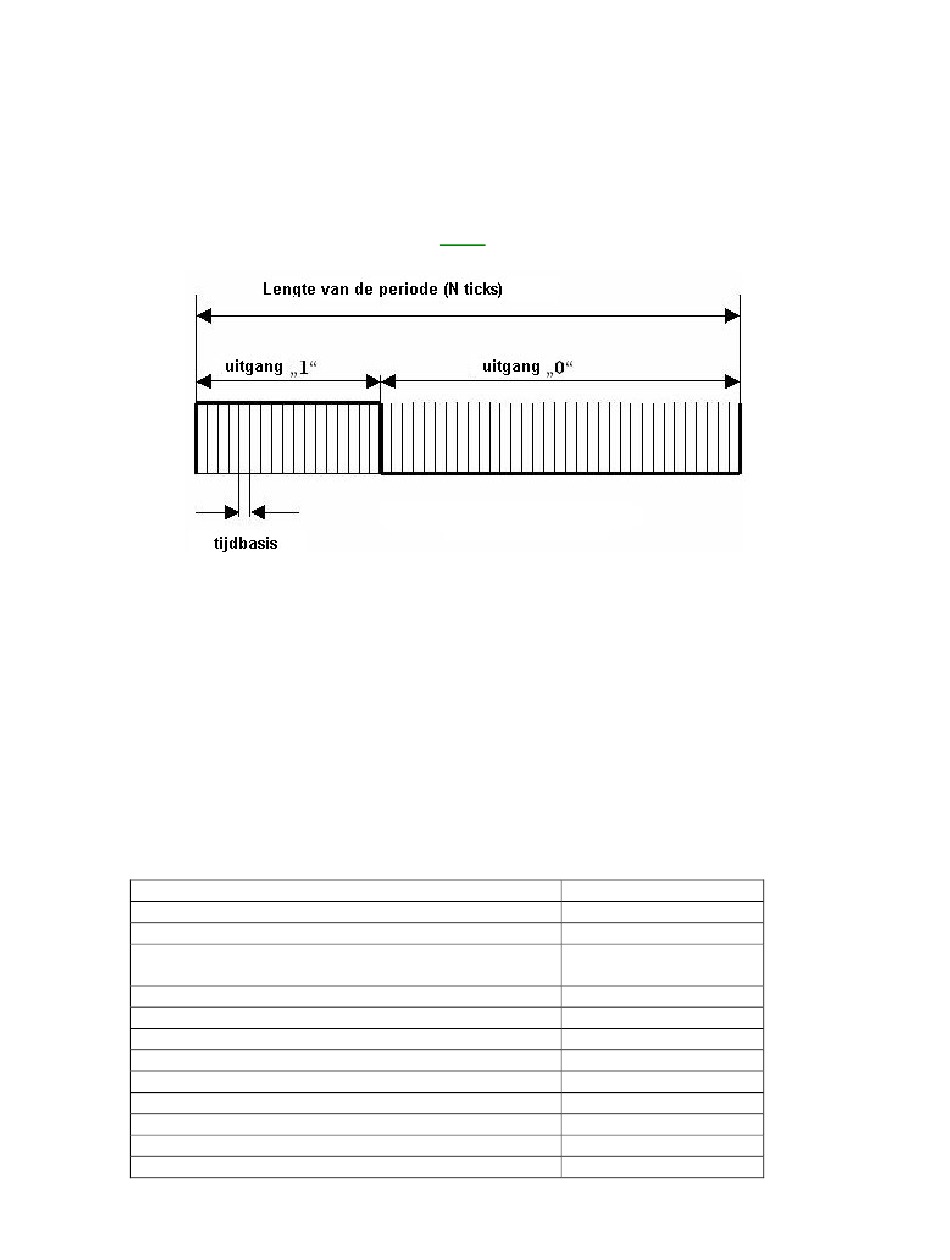

Er staan twee timers ter beschikking voor de PLM, Timer_0 met 8 bit en Timer_1 met 16 bit.
Deze kunnen gebruikt worden voor de D/A –omvorming, voor het aansturen van servo-
motoren in de modelbouw of voor het afgeven van audio -frequenties. Een pulslengte –
gemoduleerd signaal heeft een periode van N zogenaamde "Ticks". De duur van een tick is
de tijdbasis. Als u de uitvoerwaarde van een PLM –port op X stelt, dan houdt deze geduren-
de X ticks van een periode high level en valt voor de rest van de periode op low. Voor de
programmering van de PLM –kanalen zie
De PLM –kanalen voor Timer_0 en Timer_1 hebben een onafhankelijke tijdbasis en
periodelengte. In toepassingen voor pulsbreedte –gemoduleerde digitaal – analoog -
omvorming worden tijdbasis en periodelengte eenmalig ingesteld en daarna wordt alleen de
afgiftewaarde veranderd. De PLM –ports zijn vanwege hun elektrische eigenschappen
digitale ports. Let op de technische randvoorwaarden voor digitale ports (max. stroom).
Technische specificaties module
Aanwijzing: u vindt gedetailleerde informatie in de PDF –bestanden van de IC –fabrikanten
op de C-Control Pro software CD.
Alle spanningen hebben betrekking op gelijkspanning (DC).
Omgevingscondities
Bereik van de toelaatbare omgevingstemperatuur
Bereik van de toelaatbare relatieve luchtvochtigheid
van de omgeving
Voedingsspanning
Bereik van de toelaatbare voedingsspanning
Stroomverbruik van de module zonder externe lasten
Puls
Pulsfrequentie (kwarts –oscillator)
Timer.
0 ° C ... 70 ° C
20% ...60%
4.5V ... 5,5V
14,7456MHz
ca. 20mA
13
