INSTALLATIE COMFORT MAXI/ COMFORT PLUS
Het inbouwelement wordt geleverd met een uitschuifbaar onderstel in ijzer, dat toelaat om te installeren in een reeds bestaande haard.
Dit uitschuifbaar onderstel laat toe om het inbouwelement eenvoudig uit te trekken zowel voor het laden van pellets in het reservoir als voor eventueel
onderhoud of reinigingen op het einde van het seizoen. Indien men geen bestaande haard heeft, kan men er één bouwen met behulp van de sokkel om het
inbouwelement te dragen (optionele kit); deze dient namelijk om het inbouwelement aan de vloer te bevestigen.

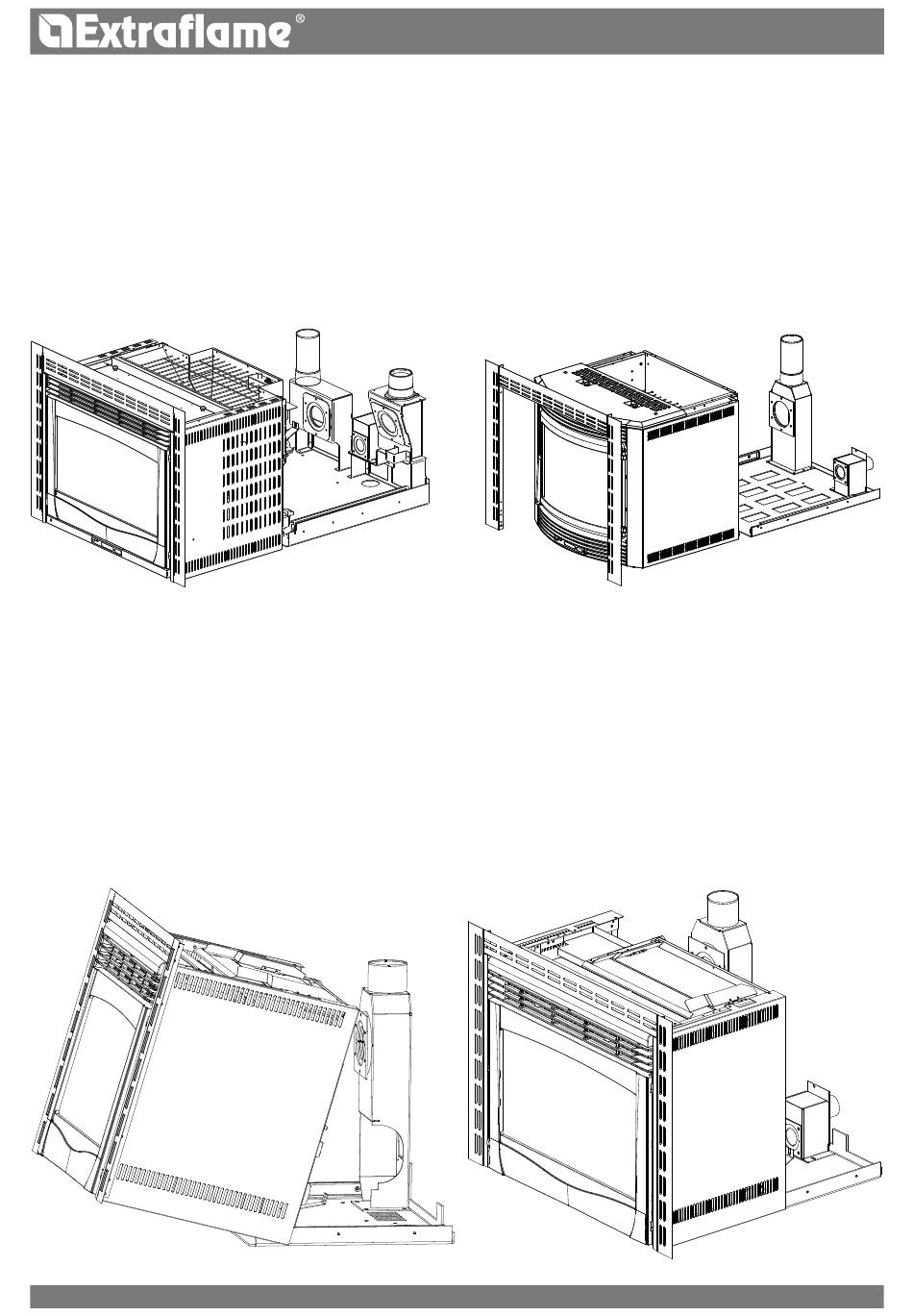

Beschrijving componenten:
A. Leiding voor aanzuiging van primaire lucht
B. Leiding voor afvoer van rookgassen
C. Aanpassingslijst
C
MONTAgE MET UITSChUIFBAAR ONDERSTEL
Neem het uitschuifbaar onderstel en plaats die in de bestaande haard. Teken met krijt de blokkeergaten van het onderstel af op de grond van de haard. Maak
de gaten voor expansie-inzetstukken in staal van 8 mm.
Maak een gat van 60 mm ter hoogte van de luchtaanvoer.
Voorzie een stopcontact aan de achterkant van het inbouwelement, zorg dat de stekker toegankelijk is eenmaal de installatie voltooid.
Bevestig het onderstel met behulp van de blokkeerschroeven.
Maak de aansluiting van de afvoer voor rookgassen en de luchtaanvoer in naleving van de hiervoor beschreven punten.
Neem het inbouwelement, laat het overhellen zodat de wielen op de speciaal voorziene rails komen te zitten, laat het element schuiven tot de koppeling van
de rookgassen volledig in de kast voor afvoer van rookgassen zit.
8
B
F
A
E
D
COMFORT PLUS
NEDERLANDS
D. Uitschuifbaar onderstel en rail
E. Stroomstekker
F. Uitgevoerd channeling
C
B
A
D
COMFORT MAXI
