6 De interfacekabel gebruiken
RS-232C kabels en netwerkkabels behoren niet tot de standaardaccessoires.
Kies de juiste kabel voor uw interface.
•
USB-kabel
Gebruik de meegeleverde interfacekabel.
•
RS-232C kabel

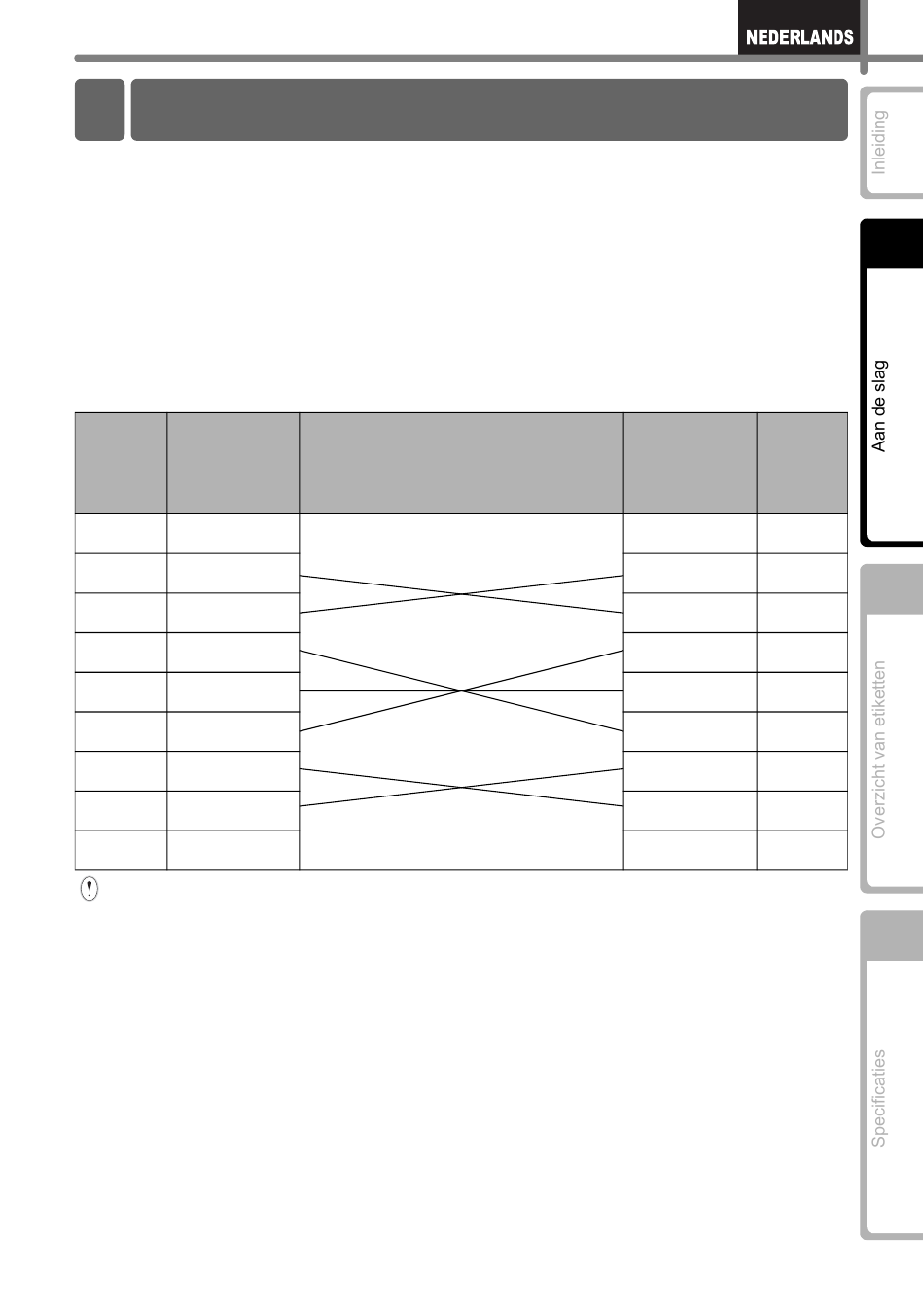

De pintoewijzingen voor de seriële kabels (RS-232C-kabels) die met dit apparaat
kunnen worden gebruikt, zijn in onderstaande tabel vermeld. U kunt deze kabels kopen
in een computerwinkel. Gebruik geen interfacekabel die langer is dan 2 meter.
Brother QL-kant
(D-Sub vrouwelijk, borgschroef #4-40 (UNC))
Naam
van
Pinnummer
signaal
DCD
1
RXD
2
TXD
3
DTR
4
GND
5
DSR
6
RTS
7
CTS
8
RI
9
Het is niet mogelijk om tegelijk een RS-232C-kabel en een USB-kabel op de printer
•
aan te sluiten.
Het seriële-connectorgedeelte (RS-232C) van dit apparaat is geen spanningsbron
•
met stroombegrenzing.
•
Netwerkkabel (alleen QL-1060N)
Gebruik een Straight-Through Categorie 5 (of hoger) twisted-pair kabel voor 10BASE-T
of 100BASE-TX Fast Ethernetnetwerken.
Belangrijk
Voor de USB-interface moet de meegeleverde USB-kabel worden gebruikt om te
waarborgen dat aan de eisen voor EMC (elektromagnetische compatibiliteit) wordt
voldaan.
Voor seriële en netwerkinterfaces moet een afgeschermde interfacekabel worden
gebruikt om te waarborgen dat aan de EMC-eisen wordt voldaan.
Pintoewijzingen
Computerkant
(D-Sub9P vrouwelijk)
Naam
Pinnummer
van
signaal
1
DCD
2
RXD
3
TXD
4
DTR
5
GND
6
DSR
7
RTS
8
CTS
9
RI
11
STAP
1
STAP
2
STAP
3
