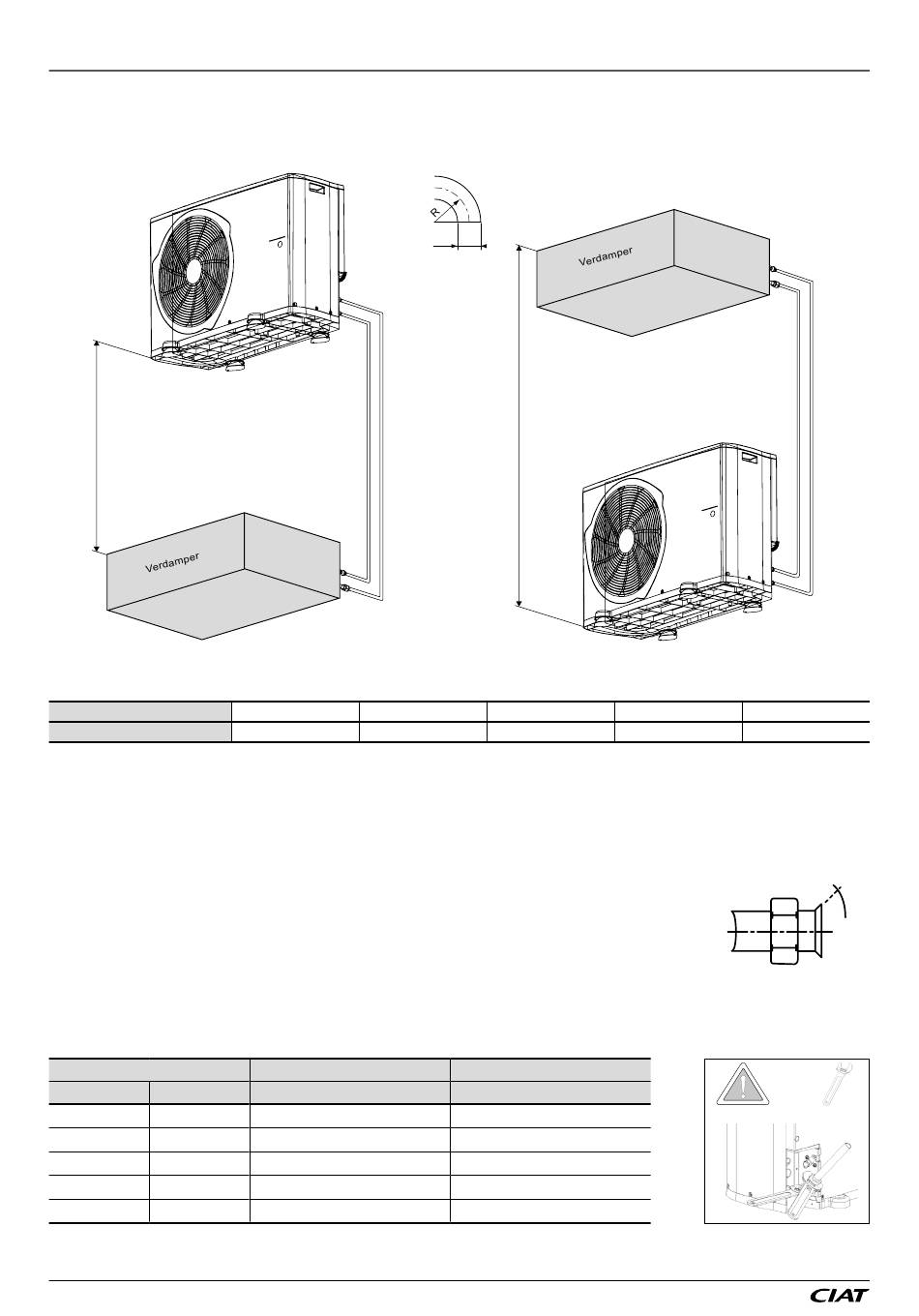

27 - KOUDEMIDDELAANSLUITINGEN
Wanneer de buiten- en binnenunits op hun plaats zijn, moeten de koelaansluitingen worden uitgevoerd om de units met elkaar te
verbinden. Hierbij moeten de installatienormen worden toegepast en moeten het tracé van de leidingen zorgvuldig worden bestudeerd
om een zo kort mogelijk afstand met zo weinig mogelijk bochten te komen. Bovendien moeten vernauwingen worden vermeden
en moeten de bochten zo ruim mogelijk zijn (bochtstraal groter dan 3,5 x Ø ).
Maximumhoogte 30 m
Maximale equivalente lengte 50 m
Voor het berekenen van de equivalente lengte moet u rekening houden met de drukverliezen van elk accessoire.
Equivalente lengtes van 90º-bochten:
Buisdiameter (inch)
Equivalente lengte (m)
► Voorbereiding van de leidingen
Voor de koudemiddelleidingen mogen alleen koperen leidingen voor koeling worden gebruikt (type Cu DHP volgens de norm ISO
1337), geïsoleerd, ontvet en ontroest, geschikt voor een werkdruk van ten minste 4 200 kPa en een minimale openscheurdruk van
20 700 kPa. "Sanitaire" koperen leidingen mogen beslist niet worden gebruikt.
- Schuur de einden van de pijp glad en houd deze daarbij omlaag gericht. Let op dat de buizen van binnen goed schoon zijn.
- Verwijder de Flaremoeren van de unit en plaats ze in de buis. Maak een kraag op de einden van de pijp
- Een goede kraag heeft de volgende kenmerken:
• Glad en glimmend binnenvlak.
• Gelijkmatige en glimmende buitenranden.
• Conische kraag met gelijkmatige lengte.
- Isoleer de twee leidingen.
► Aansluiten van de units
- Sluit de 2 units aan.
Zet voor de CL2 de flare-aansluitingen vast met 2 sleutels.
Als u geen 2 sleutels gebruikt, is er risico op breuk, waardoor de garantie ongeldig wordt.
- Houd u aan het aanhaalmoment dat in de tabel hieronder staat. Door een te klein aanhaalmoment is er risico op gaslekkage,
terwijl en te groot aanhaalmoment de pijpverwijding kan beschadigen zodat gas kan ontsnappen.
Buisdiameter
mm
inch
9,52
3/8"
12,70
1/2"
15,87
5/8"
19,05
3/4"
22,22
7/8"
EXPAIR
TM
Ø
3/8"
1/2"
0,35
0,45
Minimale buisdikte
mm
0,80
0,80
0,89
1,00
1,20
NL-34
Maximumhoogte 30 m
Maximale equivalente lengte 50 m
5/8"
3/4"
0,55
0,65
Aanhaalmoment
Nm
30
40
60
80
100
7/8"
0,70
45°
2X
