Showersave®QB1-21D / QB1-21D-HE
(dubbele douchepijp wtw)
1.0 Algemeen
Bij douchen wordt gemiddeld 60 liter water van 38 tot 40 graden gebruikt. Dit douchewater wordt, wanneer het
op de douchevloer is gevallen, direct afgevoerd naar de riolering, waarmee veel warmte wordt weggespoeld.
Door het water door de Showersave®QB1 (douchepijp warmtewisselaar) te laten stromen wordt de warmte van
het afvoerwater gebruikt om het koude aanvoerwater mee op te warmen. Het afvoerwater en het aanvoerwater
blijft door een dubbele scheiding van elkaar gescheiden, alleen de warmte wordt overgedragen. Dit gebeurt door
het zogenaamde tegenstroomprincipe.
1.1 Beschrijving van de warmtewisselaar
De Showersave®QB1-21D en Showersave®QB1-21D-HE zijn uiterlijk identieke douchepijp-warmtewisselaars
waarbij de HE versie staat voor High Efficient. In deze laatste warmtewisselaar zijn inwendig optimalisaties
aangebracht om het rendement te verhogen. Het drukverlies van de HE-versie is daardoor ook hoger dan dat van
de standaard versie. Qua maatvoering en installatiewijze zijn beide warmtewisselaars identiek.
De Showersave®QB1 warmtewisselaars hebben een dubbele scheiding tussen het afvalwater en het
aanvoerwater. In feite bestaat de Showersave® uit drie koperen buizen. Het afvalwater stroomt door de
binnenste buis naar het riool. Om deze buis zit een dunwandige buis, de voering, geklemd. Daar omheen zit
vervolgens weer de buitenste buis. Tussen de buitenste buis en de voering stroomt het aanvoerwater naar de
douchekraan en/of naar de ketel.

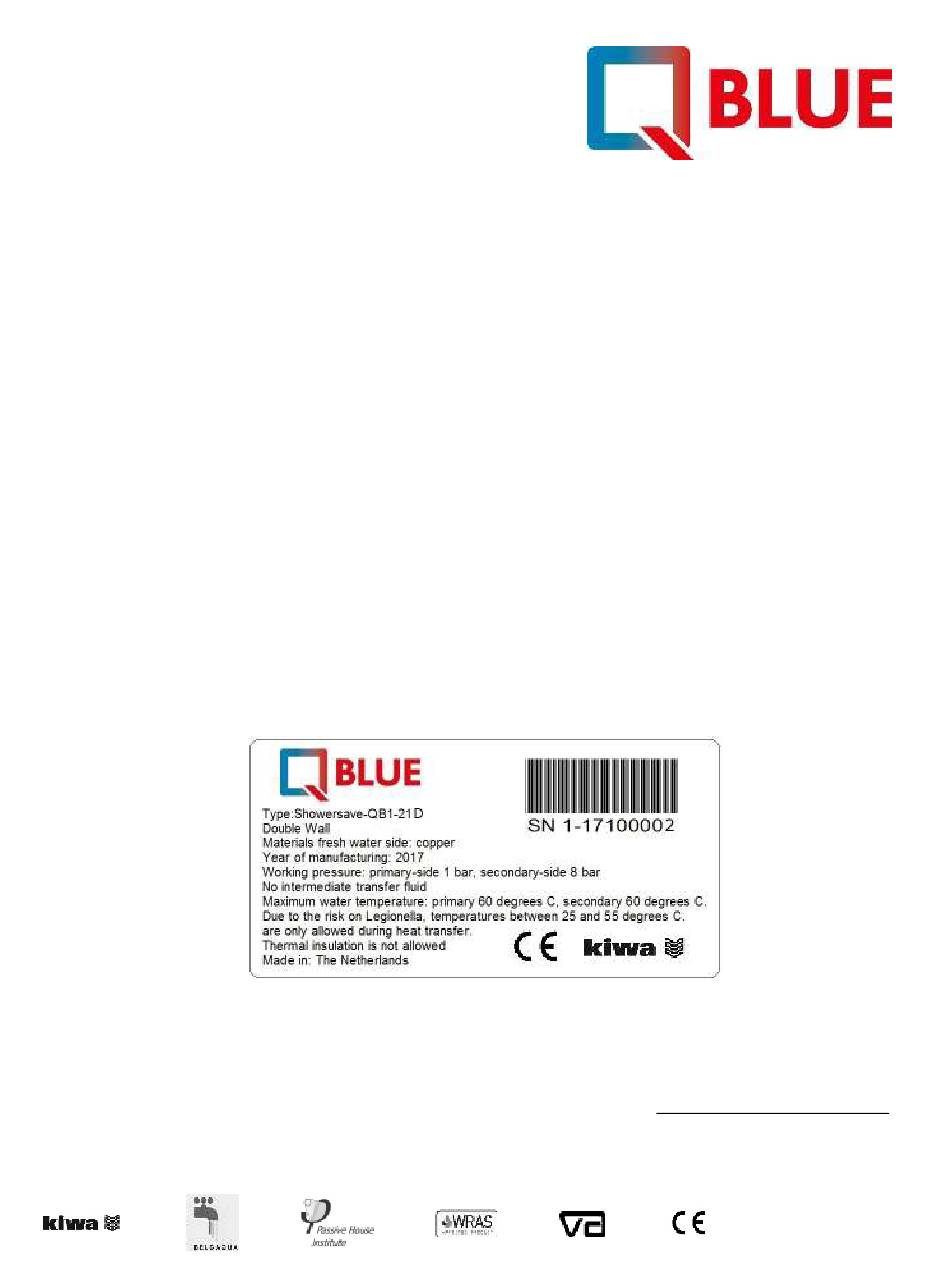

Elke Showersave® is voorzien van een sticker (zie fig. 1) met daarop een uniek serienummer en technische
gegevens, deze sticker moet altijd op de Showersave® blijven zitten en ook leesbaar blijven. Indien de sticker
verwijderd is of onleesbaar is gemaakt vervalt het recht op garantie.
1.2 Veiligheid en Legionella
Voorkomen moet worden dat wanneer de Showersave® in ruststand is (geen stroming van aanvoerwater) de
temperatuur hoger wordt dan 25 graden. De Showersave® mag daarom niet in de buurt van warmtevoerende
leidingen, op warme oppervlakten of in ruimtes waar de temperatuur langdurig hoger dan 25 graden is worden
gemonteerd. De Showersave® zelf, de aansluitingen en/of de drinkwaterleiding mogen nooit worden geïsoleerd.
fig. 1
