Stap 3: Plaats de Enphase Engage™-kabel
De Engage-kabel is een ononderbroken kabel voor buitengebruik met geïntegreerde aansluitingen voor micro-
omvormers. Deze aansluitingen zijn geïntegreerd in de Engage-kabel op intervallen om te voldoen aan PV-
modulebreedten. De micro-omvormers worden direct in de aansluitingen geplaatst en de Engage-kabel wordt
afgesloten in de lasdoos die de elektriciteit naar de wisselstroomontkoppeling van het systeem voert. Zie 'Planning
Engage-kabel
en bestellen van de
OPMERKING: Zorg ervoor dat u het juiste type kabel gebruikt. Gebruik de 400 Vac Engage-
kabel op locaties met driefasige stroom of gebruik de 230 Vac Engage-kabel op locaties met
enkelfasige stroom. Controleer de labels op de dropconnectoren om het spanningstype te
controleren.

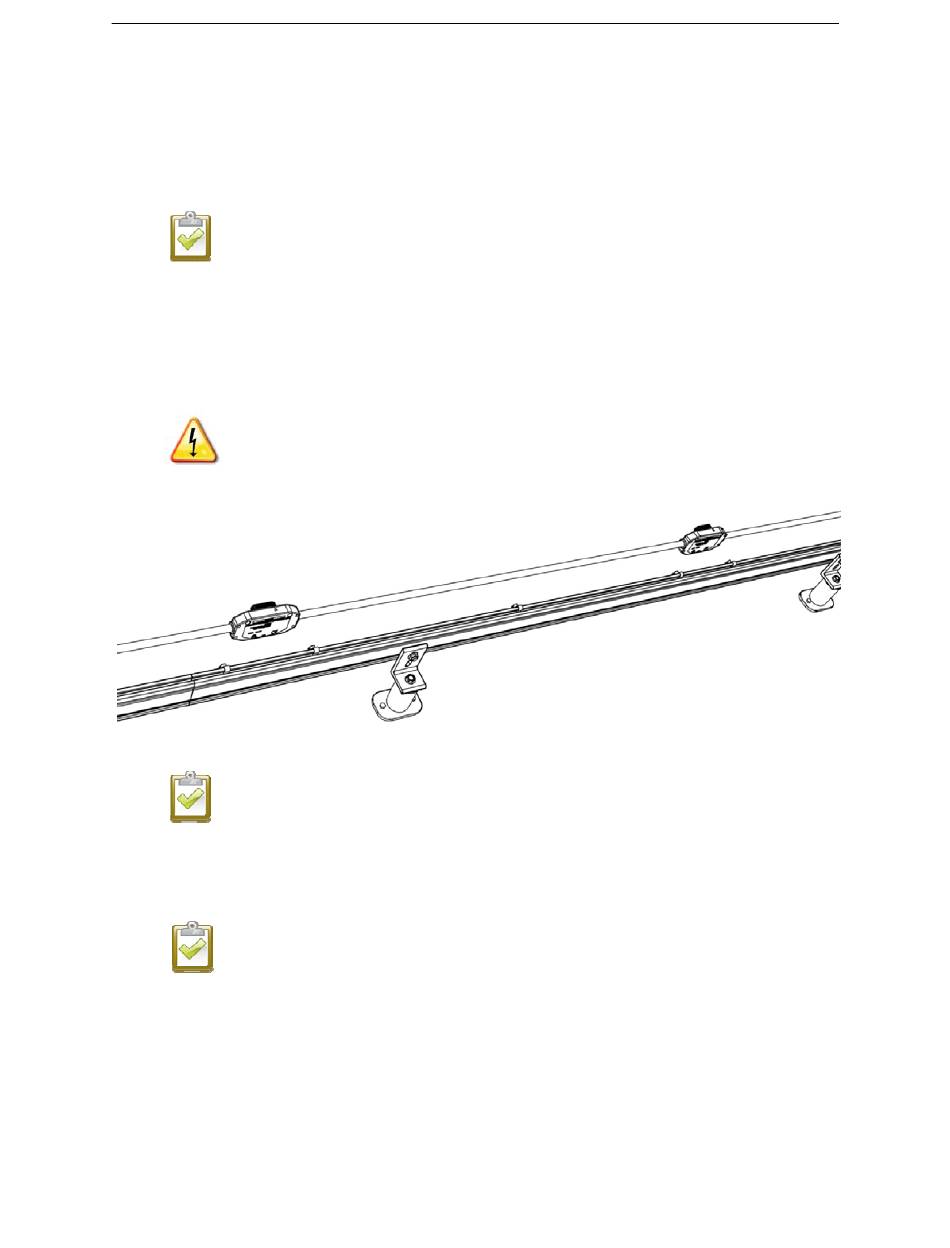

a.
Plan de kabelroute zodat de dropconnectoren op de Engage-kabel worden uitgelijnd met elke PV-
module. Houd rekening met speling, draaien van de kabel en obstakels.
b.
Meet het pad van het wisselstroomcircuit en knip de Engage-kabel af op de benodigde lengte.
c.
Leg de Engage-kabel goed neer op de route en plaats de aansluitingen zodanig dat ze zijn uitgelijnd
met de PV-modules.
WAARSCHUWING: Risico op brand. Plan de wisselstroomvertakkingen zodanig dat het aantal
micro-omvormers in een wisselstroomcircuit niet wordt overschreden, zoals staat beschreven op
pagina 10 van deze handleiding. U moet elk wisselstroomcircuit voor micro-omvormers beveiligen
met een installatieautomaat van 20 ampère.
OPMERKING: Veel PV-modules hebben een centrale verstevigingsbeugel. Plaats in dit geval de
aansluiting en micro-omvormer niet precies in het midden van de PV-module. Plaats in plaats
daarvan de dropconnectoren zodanig dat de aansluitingen niet in conflict komen met de beugels.
d.
De breedte van PV-modules varieert per fabrikant. De aansluitingen op de Engage-kabel zijn met
intervallen geplaatst zodat de breedste PV-modules die compatibel zijn met Enphase-micro-
omvormers, kunnen worden aangesloten. Als smallere PV-modules worden gebruikt, moet u mogelijk
de kabel bij geschikte intervallen in een lus oprollen.
OPMERKING: Maak de lussen niet kleiner dan 12 centimeter in diameter wanneer u de Engage-
kabel in lussen oprolt.
Installatie en bediening van micro-omvormers uit de M-serie
' op pagina 31 voor meer informatie.
