Leveromvang
• 1 x transportkoffer
• 1 x geïntegreerde pulsgenerator PD200 G
• 1 x pulsontvanger PD200 E met draagriem
• 1 x aansluitkabel met krokodilklem
• 1 x rol ringleiding, lengte 200 m
• 1 x rol aardkabelverlenging met bananenstekker, rood,
lengte 25 m
• 2 x meetstaaf (3-delig), incl. 1 x klemveer en afwikkelhulp
voor de ringleiding
• 2 x verbindingskabel voor de meetstaven, rood en zwart
• 6 x batterij
• 1 x handleiding
Transport en opslag
Let op
Het apparaat kan beschadigd raken als het niet correct
wordt opgeslagen of getransporteerd.
De informatie m.b.t. het transport en de opslag van het
apparaat opvolgen.
Transport
Gebruik voor het transport van het apparaat de meegeleverde
transportkoffer, om het apparaat te beschermen tegen
inwerkingen van buitenaf.
Opslag
Houd bij het niet gebruiken van het apparaat rekening met de
volgende opslagcondities:
• Droog en tegen vocht en hitte beschermd
• Op een plaats die beschermd is tegen stof en direct
zonlicht
• Gebruik voor het opbergen van het apparaat de
meegeleverde transportkoffer, om het apparaat te
beschermen tegen inwerkingen van buitenaf.
• De opslagtemperatuur moet voldoen aan het in hoofdstuk
technische gegevens opgegeven bereik.
6

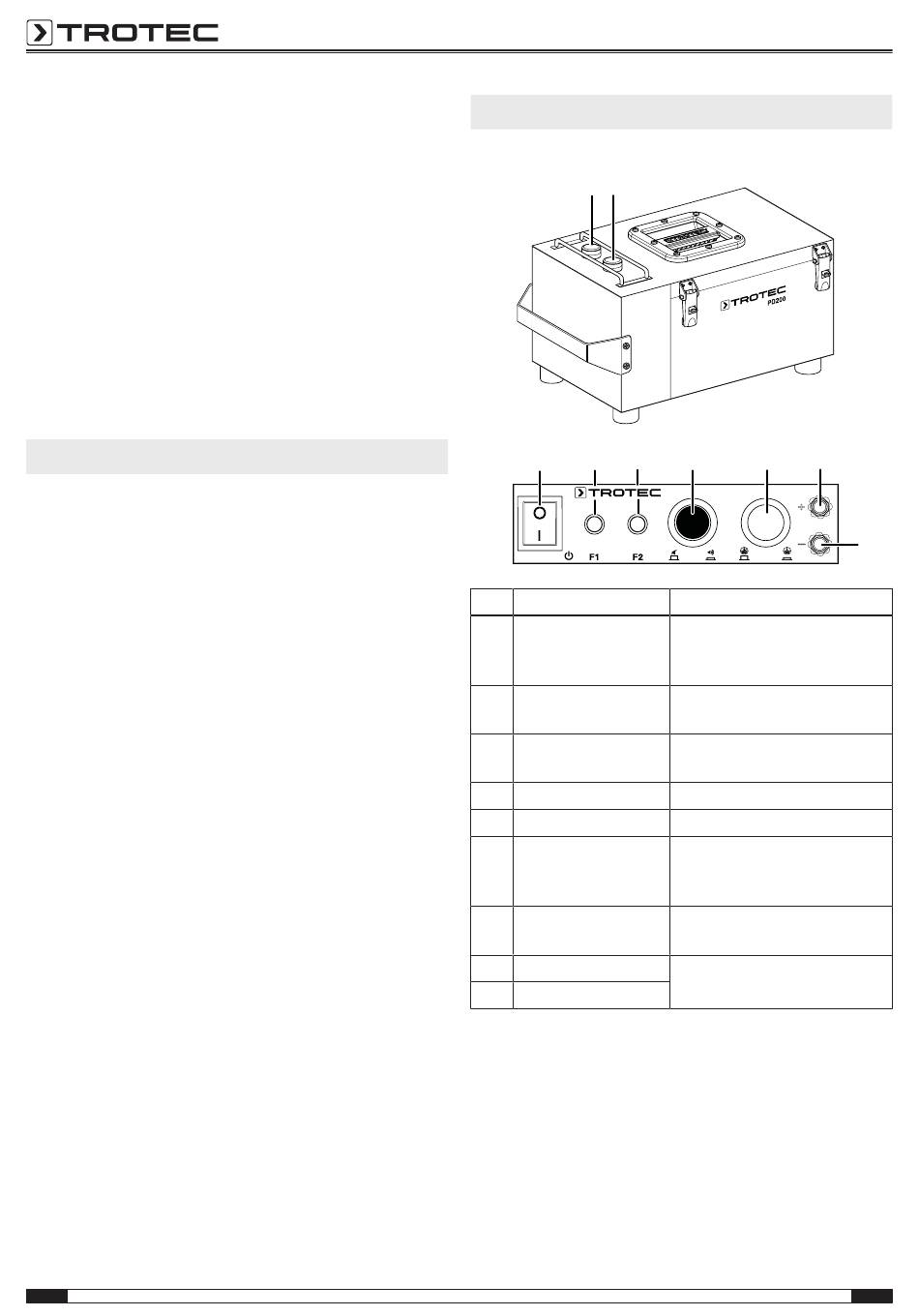

Bediening
Bedieningselementen pulsgenerator
12
Nr.
Aanduiding
10
Alarmlamp, rood
11
Lamp, groen
12
Tuimelschakelaar met
controlelampje, groen
13
Resetbare zekering F1 Primaire resetbare zekering
14
Resetbare zekering F2 Secundaire resetbare zekering
15
Drukschakelaar, rood Activeren van de extra
16
Drukschakelaar, groen Inschakelen van de externe
17
Plus stekkerbus, rood Voor verbinding met de
18
Min stekkerbus, zwart
pulsstroom-meetsysteem PD200
10 11
15
14
13
Betekenis
Brandt als de ringleiding een
verbinding heeft met geaarde
metaaldelen.
Knippert groen voor visuele
controle van de stroompulsen
Apparaat in- of uitschakelen
signaaltoon voor akoestische
controle van de stroompulsen
aarding
pulsontvanger
16
17
18
