Het beeldscherm instellen
Het beeldscherm monteren
U kunt het beeldscherm aan een verticaal oppervlak monteren met een geschikte
wandmontagebeugel, of op een horizontaal oppervlak plaatsen met de optionele
tafelstandaarden. Let tijdens de installatie goed op de volgende opmerkingen:
• De installatie van dit beeldscherm moet door ten minste twee volwassenen worden
uitgevoerd. Als de installatie door slechts één persoon wordt uitgevoerd, kan dit
resulteren in gevaar en letsel.
• Laat de installatie over aan een gekwalificeerde monteur. Onjuiste installatie kan erin
resulteren dat het beeldscherm valt of niet functioneert.
Het beeldscherm op een wand monteren
VESA-standaard:
ST4302S: 200 x 200 (4 - M6 x 15L)
ST5502S: 400 x 400 (4 - M6 x 15L)
ST6502S: 400 x 400 (4 - M6 x 15L)
ST7502S: 600 x 400 (4 - M6 x 15L)
ST8602S: 600 x 400 (4 - M6 x 15L)
1. Plaats een schone, droge en pluisvrije doek op een plat, horizontaal en leeg
oppervlak. Zorg dat het doek groter is dan het beeldscherm.
2. Leg het beeldscherm voorzichtig op het doek met het lcd-paneel omlaag.
3. Verwijder de tafelstandaard van het beeldscherm indien aanwezig.

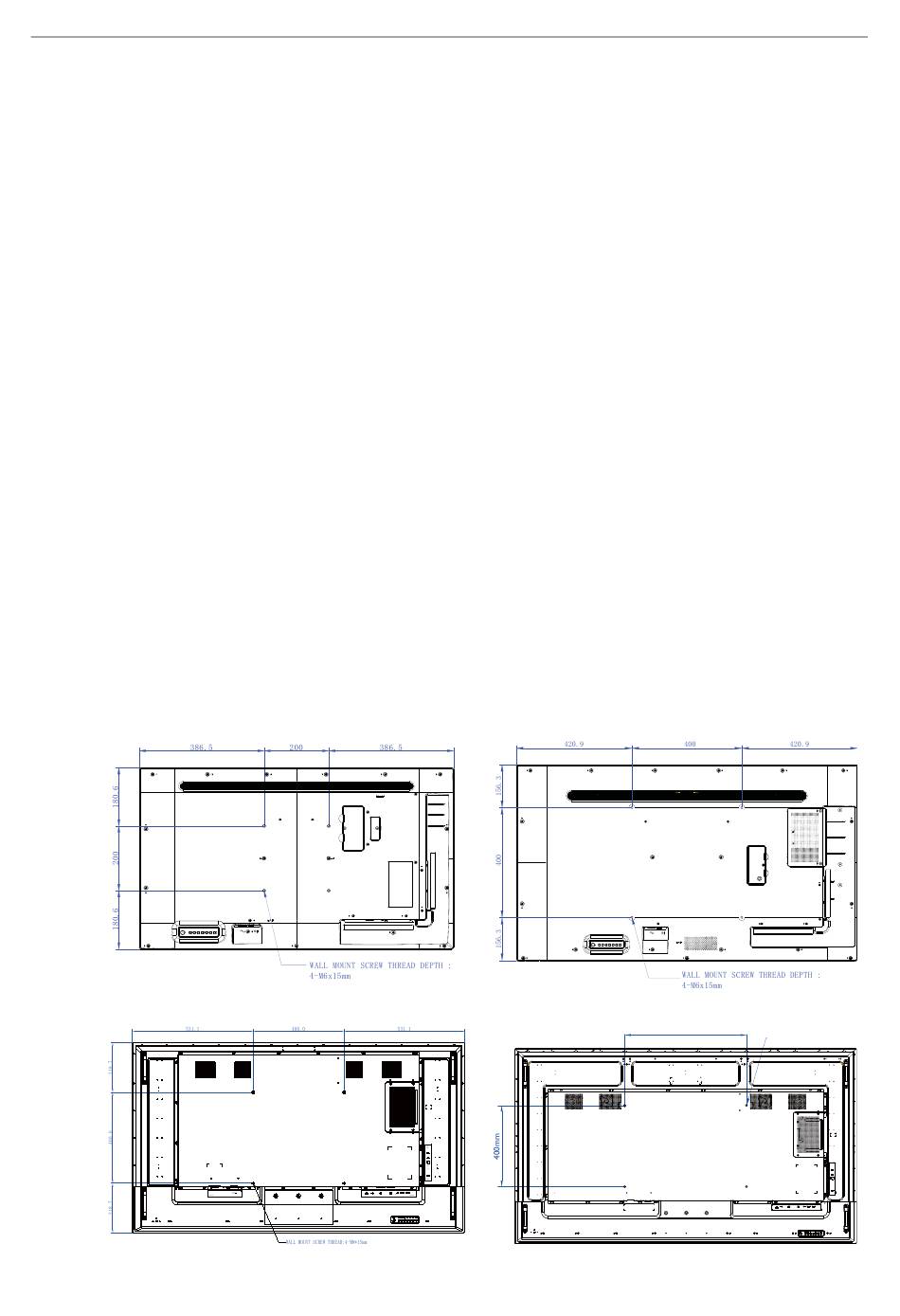

4. Zoek de schroefgaten voor wandmontage aan de achterzijde van het beeldscherm.
Zie de afbeelding.
ST4302S
ST6502S
Het beeldscherm instellen
600mm
WALL MOUNT SCREW=M8*(15+X)
(X=WALL MOUNT BKT THICKNESS)
ST7502S
6
ST5502S
RS232
OUT
RS232
IN
USB2.0
USB2.0
MICRO SD
IR-OUT
IR-IN
HDMI3 IN
Q40G1001-813-80A
PC LINE IN
DVI-D IN
VGA IN
AUDIO OUT
HDMI1 IN
HDMI2 IN
RJ45
Q40G1001-813-79A
