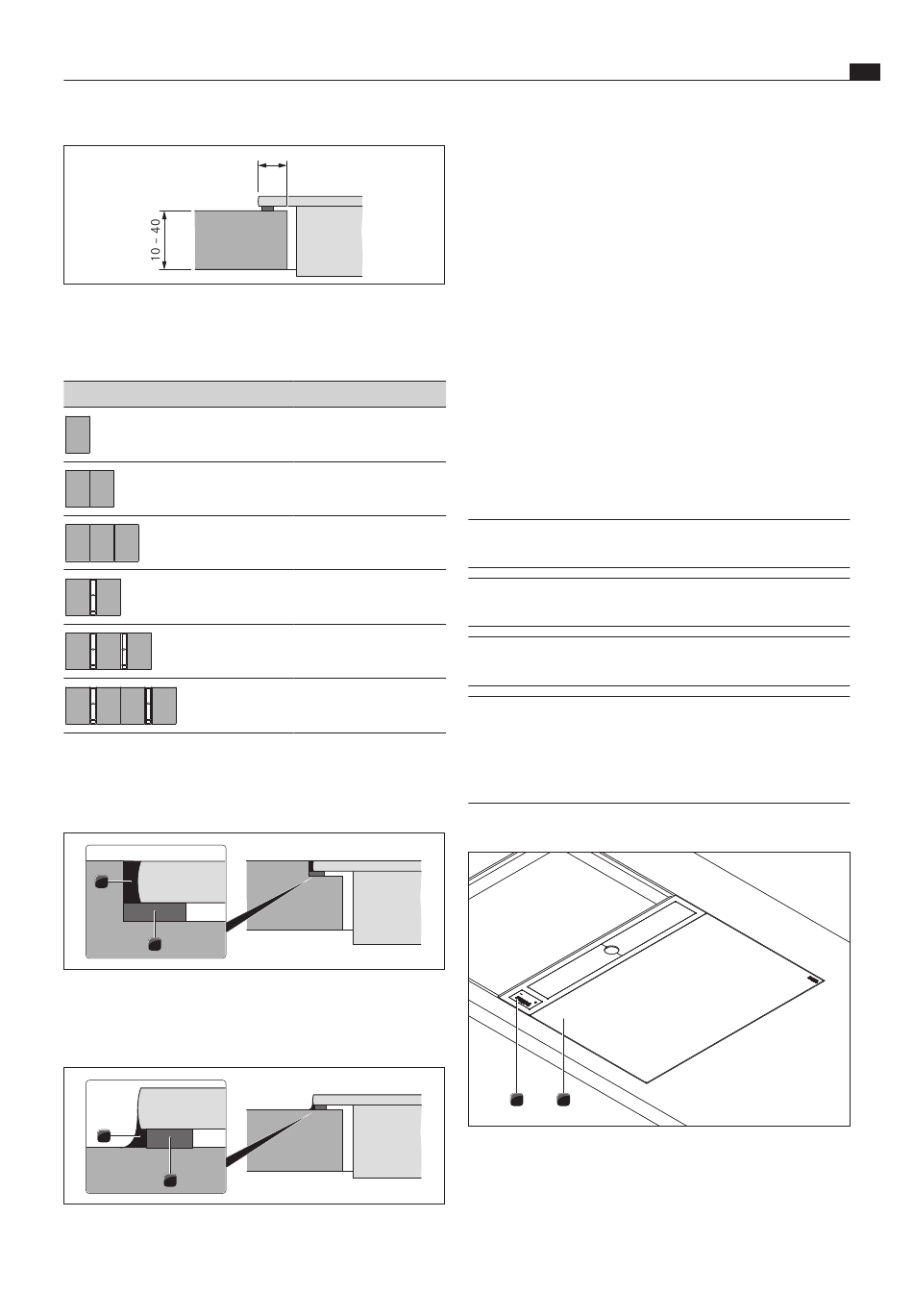

Afb. 5.6
Snede opbouwmontage
Maten van de uitsparingen voor de inbouw van kookvelden
of kookvelden en BORA kookveldafzuiging naast elkaar:
Kookveld / Kookveldafzuiging
Tab. 5.4
Maten van de uitsparingen
Afdichtingsband aanbrengen
1
2
Afb. 5.7
Afdichtingsband bij vlakinbouw
[1]
Zwarte hittebestendige siliconenkit
[2]
Afdichtingsband
1
2
Afb. 5.8
Afdichtingsband opbouwmontage
[1]
Zwarte hittebestendige siliconenkit
[2]
Afdichtingsband
www.bora.com
10
B in mm
1/0
320
2/0
661
3/0
1002
2/1
752
3/2
1184
4/2
1525
Voor de aangrenzende zijde van het apparaat met het
Q
Q
afzuigsysteem is er geen afdichtingsband nodig, het
afzuigingsframe zou immers beschadigd kunnen raken.
Kleef bij opbouwmontage de meegeleverde
X
X
afdichtingsband [2], uitgezonderd de aangrenzende
zijde met het afzuigsysteem, voor montage volledig op
de onderzijde van het apparaat.
Kleef bij vlakinbouw de meegeleverde
X
X
afdichtingsband op de horizontale snijkant in de
werkbladuitsparing, ook als het toestel met een
siliconenkit [1] of een soortgelijk middel is afgedicht.
Noteer de typeaanduiding en het fabricagenummer van
X
X
het apparaat (FD-nummer) op de achterzijde van deze
handleiding. U vindt beide gegevens op het typeplaatje
op de onderkant van het apparaat.
5.5
Montage kookveld
INFO
Tussen de inbouwtoestellen moet telkens één
millimeter afstand worden aangehouden.
INFO
Rondom de inbouwtoestellen moet een rand
van twee millimeter worden voorzien.
INFO
De glaskeramische inductiewok kan enkel links van
het kookveldafzuigsysteem worden ingebouwd.
INFO
Door de 6 mm dikke glaskeramiek moet u,
alvorens de glaskeramische inductiewok te
monteren, de rail aan de linkerzijde van het
kookveldafzuigingsframe verwijderen (zie
bedieningshandleiding kookveldafzuigsysteem).
Inbouw van het kookveld
2
1
Afb. 5.9
Ingebouwd kookveld met kookveldafzuiging
[1]
Kookveld
[2]
Kookveldafzuiging
Plaats het kookveld [1] naast de reeds centraal
X
X
ingebouwde kookveldafzuiging [2].
Montage
NL
17
