Montage
NL
6
Montage
Leef alle veiligheidsbepalingen en waarschuwingen na
X
X
(zie hoofdstuk Veiligheid).
Leef de meegeleverde handleidingen van de fabrikant na.
X
X
INFO De stroomkabel moet door de klant ter
beschikking worden gesteld.
INFO Het apparaat mag niet boven koelapparaten,
vaatwassers, fornuizen, ovens, was- of
droogmachines gemonteerd worden.
INFO De legoppervlakken van de werkbladen en de
wandafsluitlijsten moeten van hittebestendig
materiaal (tot ca. 100 °C) vervaardigd zijn.
INFO Werkbladuitsparingen moeten met geschikte
middelen tegen vocht worden afgedicht en
eventueel van een warmteontkoppeling
worden voorzien.
6.1
Leveringsomvang controleren
Benaming
Oppervlakte-inductiekookveld van
glaskeramiek met kookveldafzuiging
Actieve-koolfilter BAKF (alleen BFIU)
EURO-schroeven (alleen BFIU)
Luchtafvoerkanaalverlenging horizontaal BLAVH1
(alleen BFIA)
Montagelippen
Afdichtingsband
Glaskeramische schraper
Kabelgeleidingsclips
Bedienings- en montagehandleiding
Lenskoppen
Boorsjabloon (alleen BFIU)
Vulplaatjesset
Tab. 6.1
Leveringsomvang
22
Controleer of alle delen geleverd zijn en of ze niet
X
X
beschadigd zijn.
Breng de klantendienst van BORA onmiddellijk op de
X
X
hoogte wanneer er delen van de levering ontbreken of
beschadigd zijn.
Monteer in geen geval beschadigde onderdelen.
X
X
Verwijder de transportverpakking op vakkundige wijze
X
X
(zie hoofdstuk Buitenbedrijfstelling, demontage en afvoer).
6.2
Gereedschappen en
hulpmiddelen
Voor de vakkundige montage van het kookveld hebt u de
volgende gereedschappen nodig:
Potlood
Q
Q
Al dan niet draadloze boormachine met een houtboor
Q
Q
van 5 mm (voor de achterwand)
Steekzaag of handzaag
Q
Q
Boorsjabloon voor de uitsnijding van de achterwand
Q
Q
(meegeleverd)
Kruisschroevendraaier Z2
Q
Q
Siliconen om de snijvlakken af te dichten
Q
Q
6.3
Montage-instructies
Aantal
6.3.1 Veiligheidsafstanden
1
Houd deze veiligheidsafstanden aan:
X
X
1
1
2
1
6
1
5
3
1
1
3
2
2
1
5

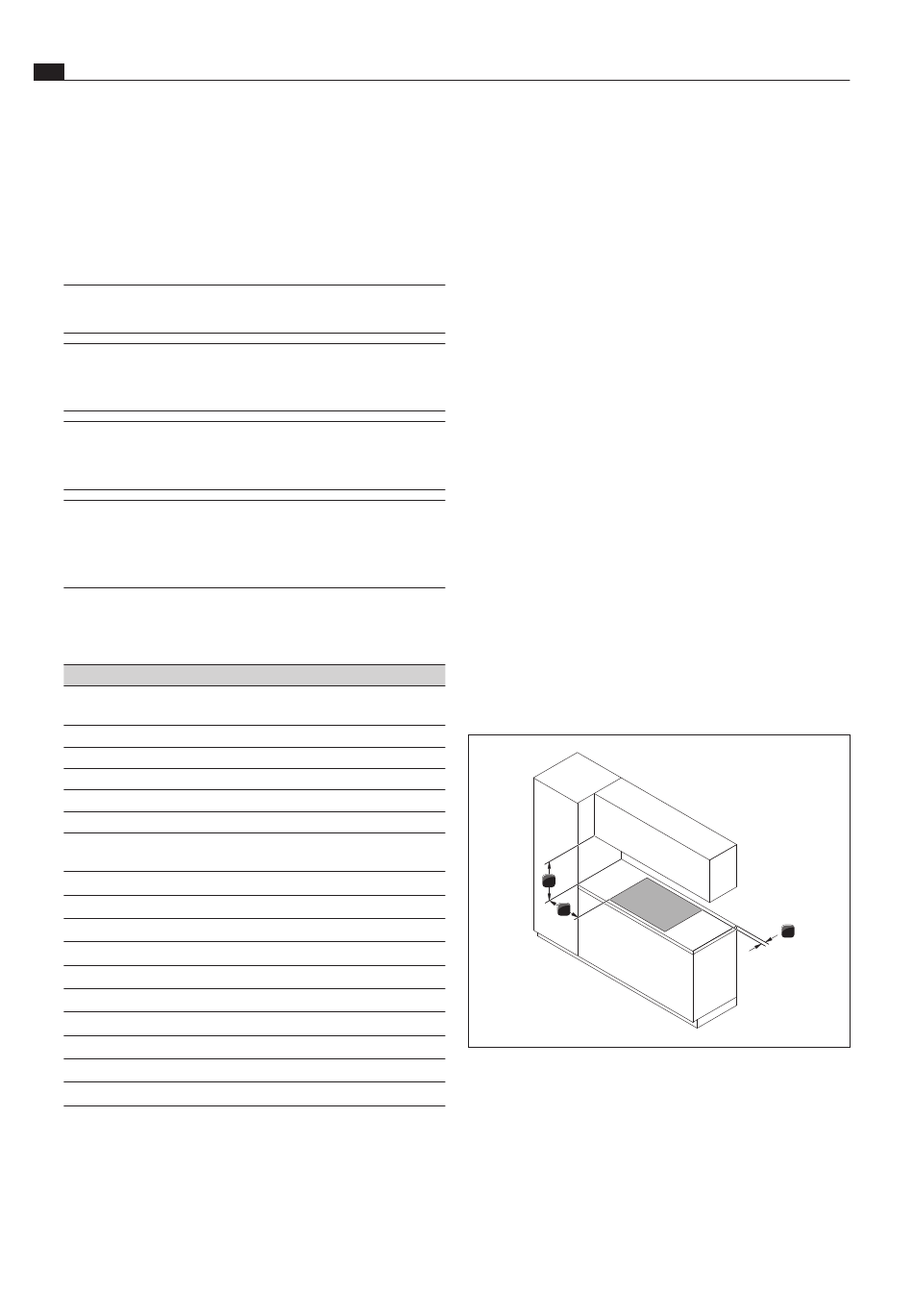

Afb. 6.1
Aanbevolen minimumafstanden
1
2
[1]
Minimaal 50 mm afstand achteraan van de
werkbladuitsparing tot de achterkant van het werkblad.
[2]
Minimaal 300 mm afstand links en rechts van de
werkbladuitsparing tot een belendende kast of een wand
van de ruimte.
[3]
Minimaal 600 mm tussen werkblad en bovenkast. Minimaal
1000 mm afstand wordt aanbevolen om ergonomische
redenen.
2
1
