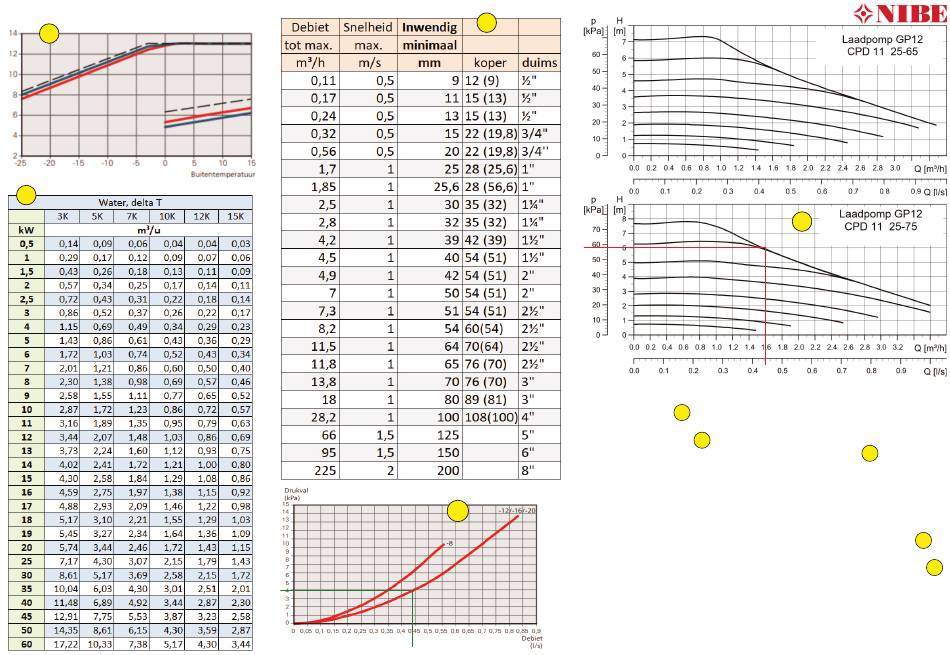

Als voorbeeld een F 2120-16:
In afbeelding A , uit de installatiehandleiding F 2120-16,
zien we dat het maximaal vermogen voor verwarmen 13 kW
kan zijn. In tabel B zien we dat 13 kW en een delta T van
7k een debiet van 1,6 m³ per uur geeft. Tabel C toont ons
dat de leidingdiameter tot 1,7 m³/h inwendig minimaal
25mm of koper 28 geeft.
E
Controle pompdebiet / leidingweerstand.
Als extra stap (bij lange leidingen of veel hulpstukken) kunt
u een leidingverliesberekening maken. In pompgrafiek D
zien we dat bij 1,6 m³/h de pomp (op 100%) ca 58 kPa kan
overbruggen aan weerstand. Daarnaast toont afbeelding E
(ook uit de installateurshandleiding) dat de condensor een
drukval heeft van 4 kPa bij 0,44 l/s. ((1,6 m³/u x 1000) :
3600 sec) Dan blijft over voor leiding- en appendages 58 - 4
= 54 kPa. (Overigens is het beter om dit te bepalen op een
pompsnelheid van 90%, zodat er nog wat reserve is).
