Montage – draden aansluiten
Opbouw aansluit printplaa t Solar Unit 2
De aansluiting van alle elektrische leidingen gebeur t op de
printplaat van de regeling. Rechts bevinden zich de voeler-
aansluitingen (laagspanningber eik). Links bevinden zich
de 230 V netaansluitingen en de schakeluitgang A1.
Algemene aansluitvoorschrif ten
Bij soepele leidingen moeten intern of extern een trek-
belasting worden voorzien, wanneer de regeling tegen
de wand geplaatst wordt.
De aders moeten met aderhulzen worden aangesloten.
In de doorvoeringen op de 230 V zijde kan men indien
nodig PG 9 klemschr oeven monteren wanneer een
wandmontage wordt toegepast.
Aansluiting 230 V
Bij een vaste netaansluiting aan de regeling kan men
over een AAN / UIT schakelaar gaan.
Bij een aansluiting met kabel en stekker kan men deze
schakelaar weglaten.
De regeling is voor een bedrijfsspanning van 230 V~/50
Hz. Controleer of de zonnecirculatie pomp voor deze
spanning geschikt is.
Alle aardgeleiders worden aan de PE klemmen aan-
gesloten.
De nulgeleider (N) zijn elektrisch verbonden en worden
niet geschak eld !
De schakeluitgang A1 is een 230 V sluiter, die bij de wer-
king "toerentalregeling" (minimum toerental 30%)
aangestuur d wordt.
PE aardgeleider
Net, L (fase)
Net, N (nulleider)
Schakeluitgang A1, L1 (fase)
Schakeluitgang A1, N1 (nulleider)
Schakeluitgang A2, L2 (fase)
Schakeluitgang A2, N2 (nulleider)
4
126 mm
Netspanningbereik

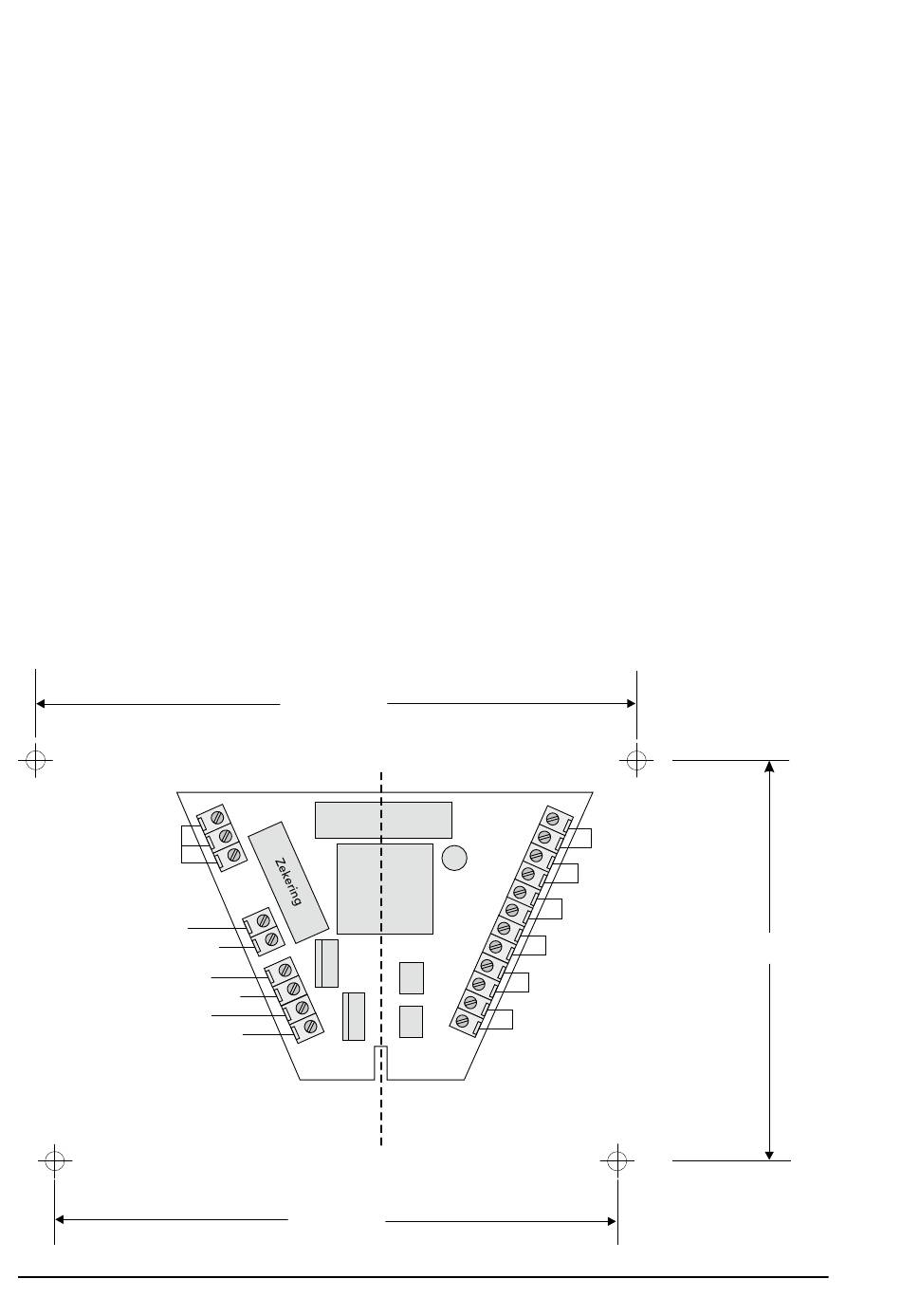

Beeld 3 Klemaanduiding voor de elektrische draden.
118 mm
Aansluiting van de temperatuurvoelers
De leidingen van de temperatuurvoelers kunnen ver-
lengd worden tot 15 m bij een draaddiameter van 2 x 0,5
mm² , tot 50 m is 2 x 0,75 mm² noodzakelijk. Bij lange ver-
bindingen naar de collector zijn afgeschermde kabels
zinvol.
Aan de voelerzijde de afscherming niet aansluiten maar
afknippen en isoleren!
De temperatuurvoelers kan men naar believen aanslui -
ten, zij hebben geen polariteit.
Voelerleidingen moet gescheiden van de 230 V leiding -
en gelegd worden.
Blik sem beschermmodule
De Solar Unit 2 heeft aan alle voeleringangen een over-
spanning beveiliging. Bijkomende beschermmaa tregelen
voor de voelers in de kelder zijn in de regel niet nodig.
Voor de collectorvoeler is een bijkomende bescherming
(voeler aansluitdoos met een overspanning beveiliging)
noodzakelijk.
Gebruik voor de regeling de voeler aansluitdoos.
WWT, volume meetdeel
T1, collectorvoeler
T2, boilervoeler ,
onder
T3, boilervoeler , boven of temp.
bijkomende voeler thermostaat of
terugloop verhoging (bron)
T4, thermostaat of terugloop
verhoging (verlaging)
T5, warm water teller, terugloop
Laagspanningbereik
-
Beeld 2 Boor aan de hand
van het afgebeelde boor sja-
bloon de bevestigingsga ten.
84 mm
