Meting stroomsterkte
Waarschuwing voor elektrische spanning
Er bestaat gevaar voor een elektrische schok en
letselgevaar!
• Bij het meten van stroom de te onderzoeken geleider
centreren in de meettangklem.
• Bij het uitvoeren van contactloze metingen de
meetsnoeren van het apparaat loskoppelen.

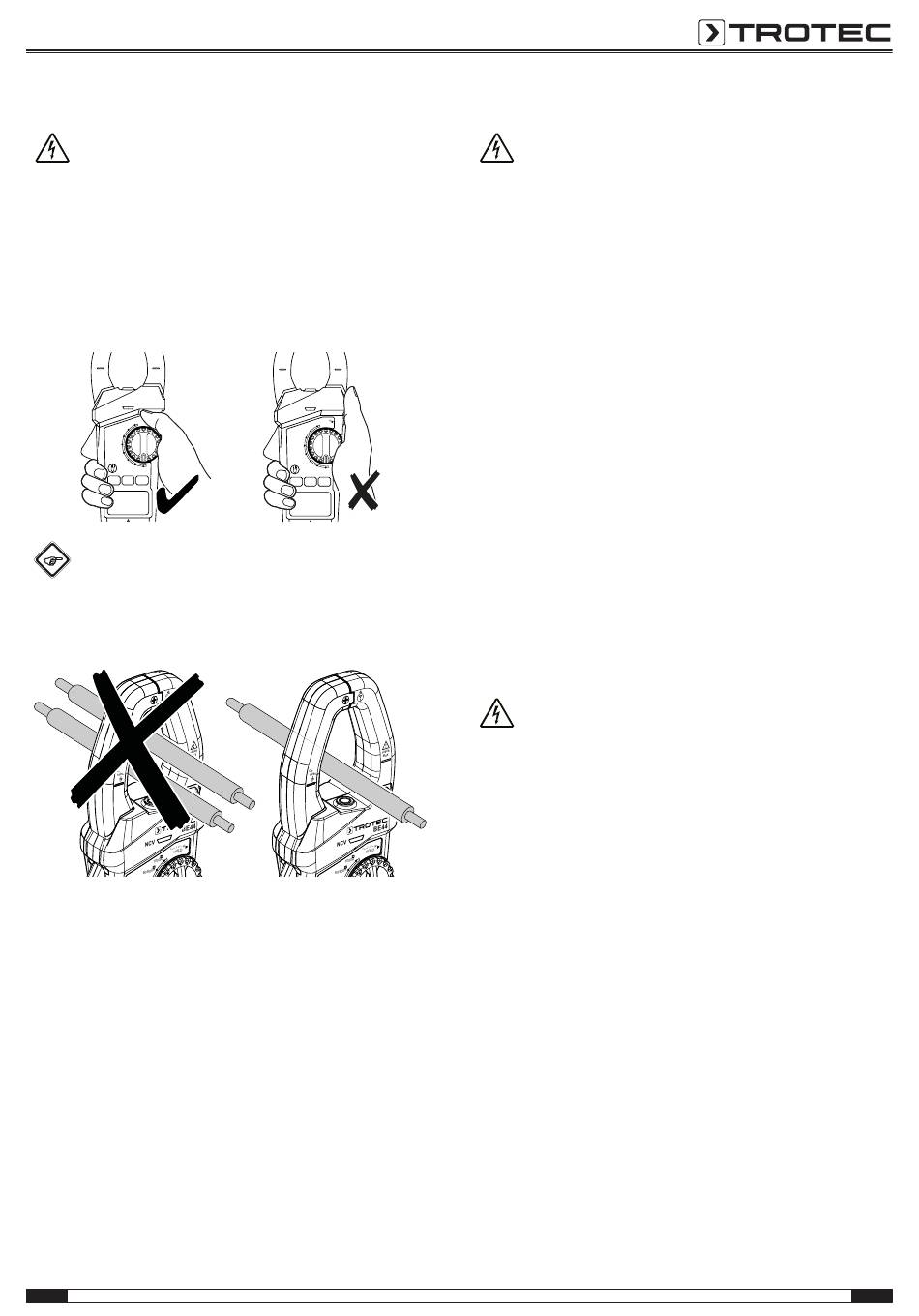

• Zorg bij het vasthouden van de stroomtang dat u deze
altijd alleen voor de aanrakingsbescherming (12) vastpakt:
COM
INPUT
Info
Meet altijd slechts één leiding, om een eenduidig
meetresultaat de bereiken.
Ga als volgt te werk voor meten van de stroomsterkte bij
wisselstroom (AC) of gelijkstroom (DC):
1. De draaischakelaar (3), afhankelijk van het gewenste
meetbereik naar de positie (40) stroomsterkte 60/600 A of
positie (41) stroomsterkte 1000 A draaien.
2. Druk meerdere keren op de functietoets (35), voor het
instellen van het apparaat voor de gewenste meting van
wisselstroom of gelijkstroom.
3. Druk op de hendel (9) voor het openen van de klem (1) en
de te meten geleider gecentreerd in de klem invoeren.
4. Bij het centreren van de geleider letten op de
klembekuitlijningsmarkeringen op de klem (1).
ð De meetwaarde wordt op de meetwaardeweergave (24)
weergegeven.
NL
COM
INPUT
stroomtang BE44
Meting van weerstand
Waarschuwing voor elektrische spanning
Er bestaat gevaar voor een elektrische schok en
letselgevaar bij meting van weerstand!
Zorg dat de stroom van het stroomcircuit is
uitgeschakeld en alle condensatoren volledig ontladen
zijn.
• Zorg bij het vasthouden van de meetsnoeren dat u ze altijd
alleen voor de aanrakingsbescherming (12) vastpakt.
Ga als volgt te werk voor het meten van een weerstand:
ü Het te meten stroomcircuit is uitgeschakeld en
spanningsvrij.
ü Alle condensatoren zijn volledig ontladen.
1. Het zwarte meetsnoer (14) op de aansluiting COM (7) en
het rode meetsnoer (13) op de aansluiting input (6)
aansluiten.
2. De draaischakelaar (3) naar de stand weerstand (38)
draaien.
3. Druk meerdere keren op de functietoets (34), tot een
eenheid voor weerstand in de indicatie (22) wordt
weergegeven.
4. De gewenste meetpunten van het stroomcircuit met de
meetpennen (11) van de meetsnoeren aanraken.
ð De meetwaarde wordt op de meetwaardeweergave (24)
weergegeven.
Doorgangstest
Waarschuwing voor elektrische spanning
Er bestaat gevaar voor een elektrische schok en
letselgevaar bij meting van doorgang!
Zorg dat de stroom van het stroomcircuit is
uitgeschakeld en alle condensatoren volledig ontladen
zijn.
• Zorg bij het vasthouden van de meetsnoeren dat u ze altijd
alleen voor de aanrakingsbescherming (12) vastpakt.
• Gebruik het apparaat niet meer als de slijtage-indicator in
de klembekopening niet meer zichtbaar is.
Ga als volgt te werk voor het controleren van de doorgang van
het te controleren stroomcircuit:
ü Het stroomcircuit is uitgeschakeld.
ü Alle condensatoren zijn volledig ontladen.
1. Het zwarte meetsnoer (14) op de aansluiting COM (7) en
het rode meetsnoer (13) op de aansluiting input (6)
aansluiten.
2. De draaischakelaar (3) naar de stand doorgang (38)
draaien.
3. Druk meerdere keren op de functietoets (34), tot het
symbool voor doorgangstest in de indicatie
doorgangstest (19) wordt weergegeven.
9
