WAARSCHUWING!
• Houd magnetisch gevoelige opslagmedia (bijv. creditcards) uit de
buurt van de magneten aan de Release Module RM02.
• Alleen door Haag-Streit toegelaten externe medische voedingen die
aan EN 60601-1 voldoen, mogen worden gebruikt.

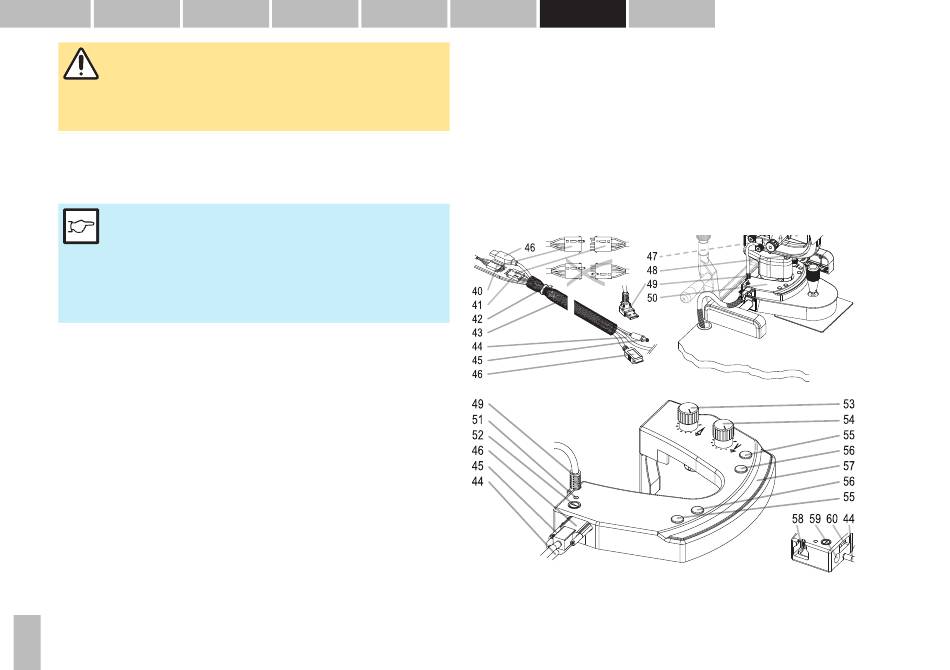

4.4.1 Stapsgewijze bekabeling
• Release Module RM02 via de kruisslede van de spleetlamp plaatsen. Vier
magneten dienen als fixatie.
AANWIJZING!
• Op de USB-aansluitingen (58) en (60) mogen geen vreemde USB-
apparaten worden aangesloten.
• Bij BQ 900 spleetlampen met een productiedatum vóór 1998 is de
afdekplaat met schroeven gemonteerd op de kruisdrager. De beide
achterste schroeven moeten vóór plaatsing van de RM02 worden
verwijderd.
• Steek de stekker van de camerakabel (49) in de bus (58).
• Druk de camerakabel in de kabelhouders (48).
• Computerkabel USB 3.0 (46), apparaatvoedingskabel (45) en hoofdsteunkabel /
LED-belichting / RM02 (44) door de gevlochten slang (43) voeren.
• Steek de stekker van de voedingskabel (45) in de bus (59).
• Steek de stekker van de computerkabel USB 3.0 (46) in de bus (60).
• De gevlochten slang stevig aantrekken en aan beide einden een kabelbinder
(42) aanbrengen.
• De hoofdsteunkabel (41) met het tegenstuk (40) aan de hoofdsteun bevestigen.
• Tafelblad monteren en de spleetlamp op de tafel zetten.
• De computerkabel USB 3.0 (46) op de pc aansluiten.
• Netsnoer (15) op de voedingsadapter (14) aansluiten.
• Sluit de stekker van de voedingseenheid aan op de netstroom.
• De hoofdsteunkabel (1) bij de lampkop inpluggen.
40. Aansluitstekker hoofdsteun
41. Stekker hoofdsteun / LED-
belichting / RM02
10
ITALIANO
ESPAÑOL
42. Kabelbinder
43. Gevlochten slang
NEDERLANDS
PORTUGUÊS
44. Kabel hoofdsteun / LED-belichting
/ RM02
45. Voedingsadapterkabel
46. USB 3.0-computerkabel
47. Camera (niet afgebeeld)
48. Uitsparing aan de microscooparm
49. Stekker camerakabel
50. Release Module RM02
51. RM02 bedrijfsindicatie-led
52. Aan/Uit-toets
53. Draaiknop, achtergrondverlichting
© HAAG‑STREIT AG, 3098 Koeniz, Switzerland ‑ HS‑Doc. no. 1500.7220506‑04060 – 2021 – 08
SVENSKA
54. Draaiknop spleetbelichting
55. Keuzetoets A
56. Keuzetoets B
57. Activeringstoets RM02
58. Bus camerakabel
59. Bus voor voedingsadapterstekker
60. Bus computerkabel USB 3.0 micro
B
61. Schoefdraadbout
62. Stekkerbezetting
63. Kabelafdekking
