1.

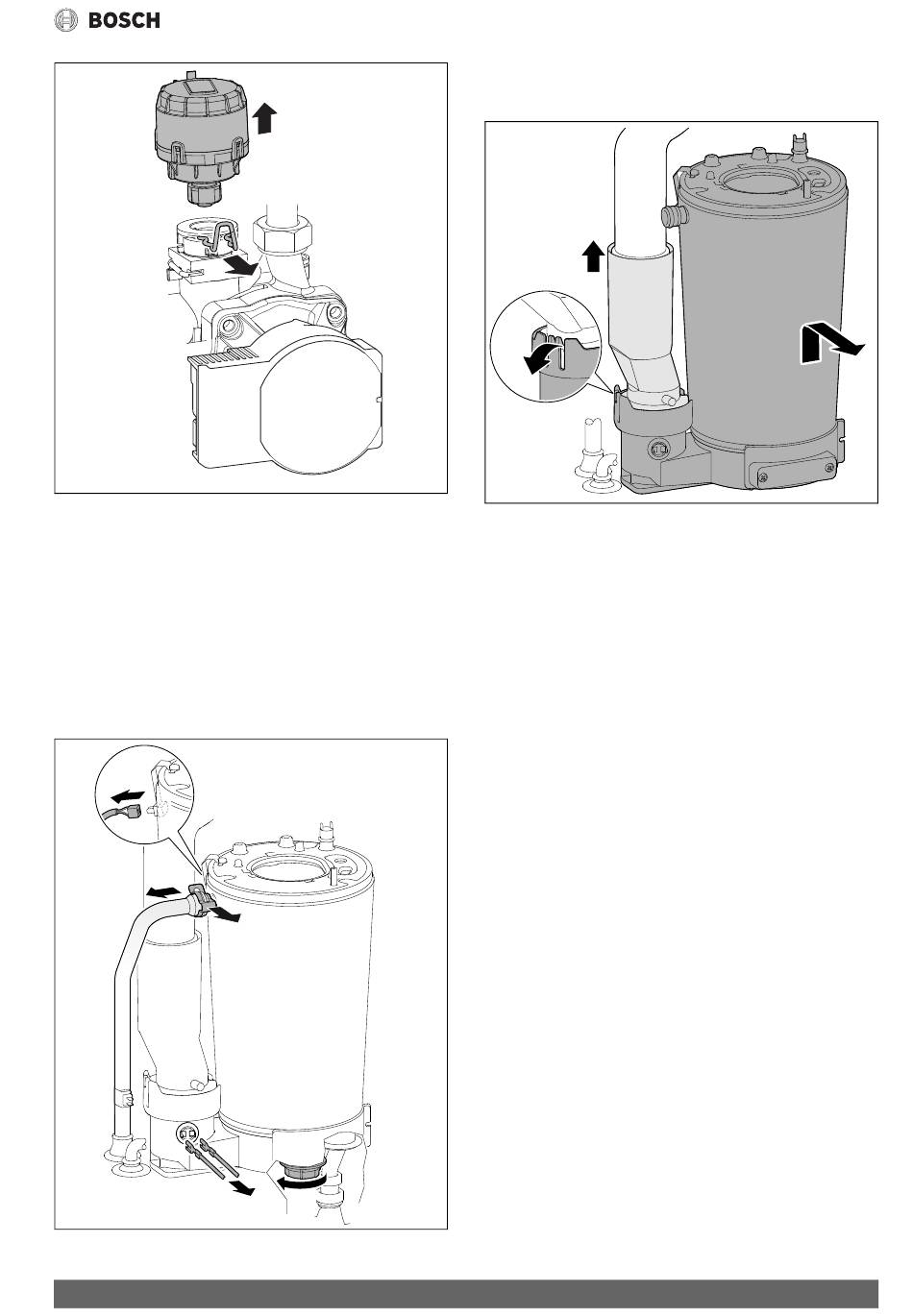

Afb. 66 Motor van de 3-wegklep demonteren
▶ Druk de kabelborging in en trek de stekker los.
15.13 Warmteblok demonteren
▶ Ventilator, aanzuigbuis en menginrichting demonteren
( hoofdstuk 15.3, pagina 40).
1. Verwijder de klem.
2. Aanvoerleiding losmaken.
3. Trek de kabel van de aanvoertempertuursensor op het verwarmings-
lichaam af.
4. Kabel van rookgastemperatuurbegrenzer verwijderen.
5. Moer verwijderen.
3.
2.
1.
4.
Afb. 67 Maak de aanvoerleiding los en trek de kabel los
Condens 2300i W – 6721825838 (2021/10)
2.
0010030156-001
5.
0010015950-002
1. Rookgasafvoerbuis losklikken.
2. Rookgasafvoerbuis naar boven schuiven.
3. Neem het verwarmingslichaam uit.
2.
1.
Afb. 68 Warmteblok demonteren
Inspectie en onderhoud
3.
0010015951-002
47
