Waarschuwing
Als accukabels verkeerd worden verbonden, kan
dit schade aan het voertuig en de kabels tot gevolg
hebben en vonken veroorzaken. Hierdoor kunnen
accugassen tot ontploffing komen, die lichamelijk
letsel kunnen veroorzaken.
• Controleer altijd de polariteit van de accu's
voordat u een aansluiting tot stand brengt.
Voorzichtig
Een accu kan u een flinke elektrische schok
bezorgen.
• Gebruik gereedschap met kunststof handgrepen
of wikkel isolatietape om de handgrepen van
metalen gereedschap.
• Zorg ervoor dat u nooit tegelijk een pluspool en
een minpool aanraakt.

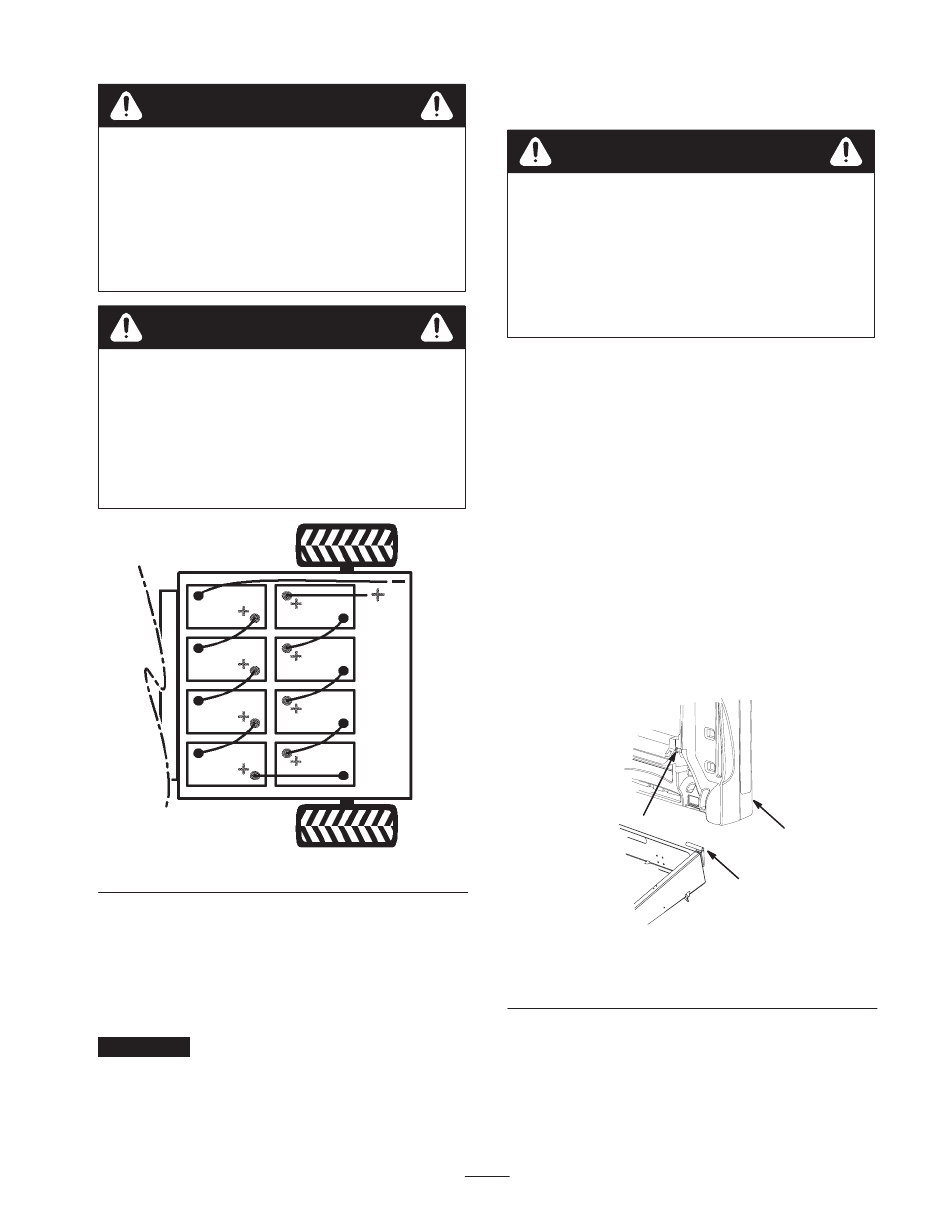

Figuur 10
5. Monteer de accuhouders en draai de moeren vast met
een torsie van 17 tot 22 Nm.
6. Verbind de accu's met de accukabels die zijn geleverd bij
de losse onderdelen, zoals wordt getoond in Figuur 10.
Zorg ervoor dat de kabels niet tegen scherpe randen
komen.
Belangrijk
Controleer of alle accuklemmen goed zijn
vastgezet.
7. Sluit de lange rode (+) hoofdkabel tussen de accugroep
en het voertuig aan (Fig. 10).
8. Sluit de lange zwarte (–) hoofdkabel tussen de
accugroep en het voertuig aan (Fig. 10).
Waarschuwing
Losse of verkeerd bevestigde accuklemmen
kunnen vonken veroorzaken waardoor het
voertuig en de kabels schade oplopen. Hierdoor
kunnen accugassen tot ontploffing komen, die
lichamelijk letsel kunnen veroorzaken.
• Controleer altijd de polariteit van de accu's
voordat u een aansluiting tot stand brengt.
9. Draai de moeren waarmee alle accukabels worden
bevestigd, vast met een torsie van 13,5 tot 21 Nm.
10. Spuit Toro-beschermspray op de accupolen.
11. Zorg ervoor dat de rubberen stopkapjes op alle
accukabels goed zijn bevestigd op de accupolen.
De laadbak monteren
1. Plaats de laadbak op het frame. De laadbak moet plat
liggen en gecentreerd zijn.
2. Monteer de linkse draaibeugel aan de linkerhoek van de
achterzijde van het frame met twee flensschroeven (3/8 x
1 inch). Draai de schroeven vast met een torsie van
22 Nm. Plaats de beugel zoals wordt getoond in Figuur 7.
3. Schuif het montagegat van de laadbak op de
draaibeugel (Fig. 11).
3
1. Laadbak
2. Draaibeugel
4. Steek de rechtse draaibeugel in het montagegat in de
laadbak en monteer deze aan het frame. Draai de
schroeven vast met een torsie van 22 Nm.
5. Laat een ander persoon u helpen om de laadbak op te
halen.
17
1
2
Figuur 11
3. Montagegat van laadbak
