0-10 V-modellen
7.1 0-10V-ventilatorregeling
Voor eenheden met een modulatie van de
ventilatorsnelheid van 0-10 V kan de motorregeling
worden uitgevoerd met een analoge ingang van 0-10 V
DC met een impedantie van 25 kΩ.
Zorg ervoor dat u de impedantiewaarden
controleert, vooral wanneer u meer dan één
eenheid parallel bestuurt.

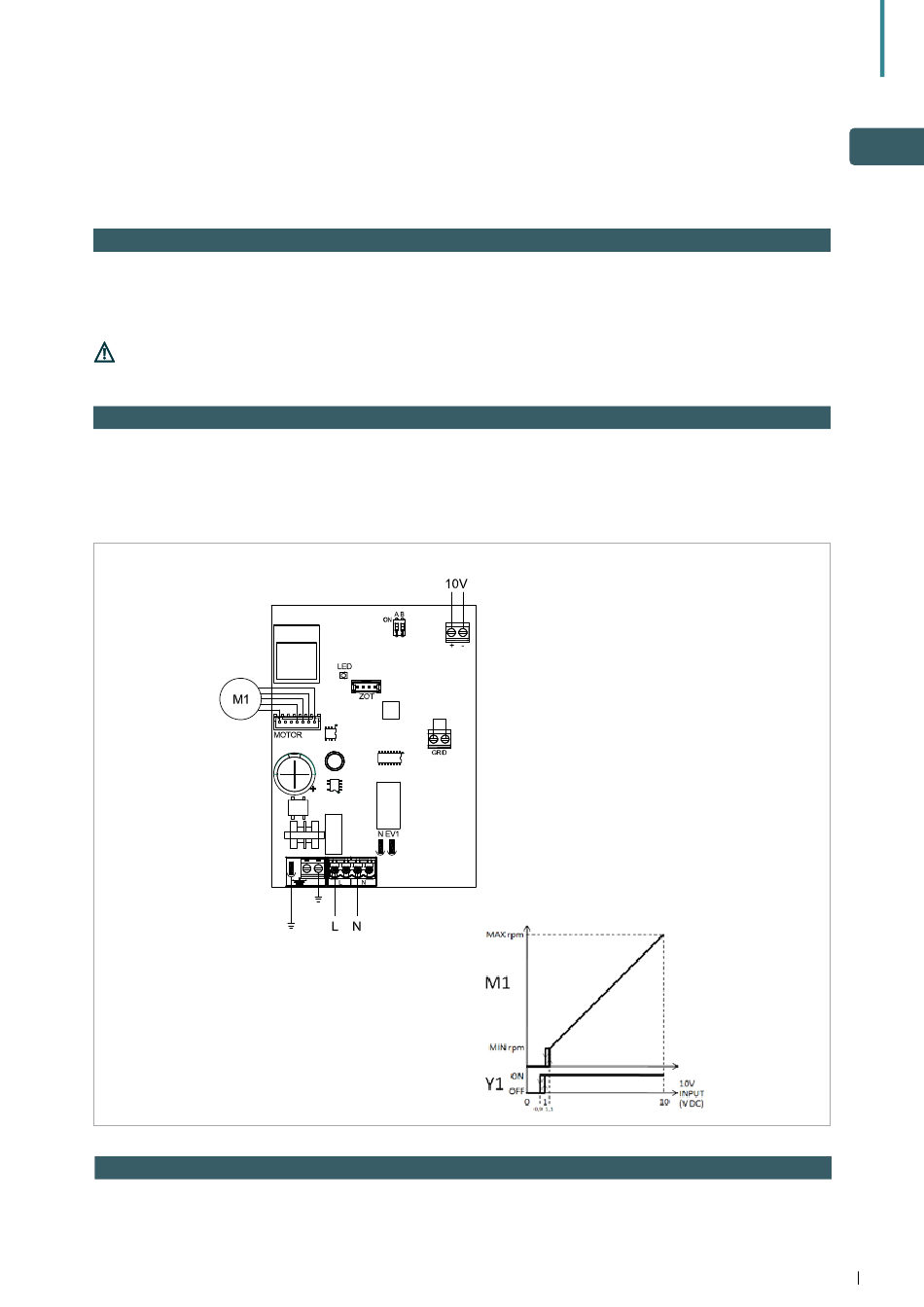

7.2 Aansluitschema met thermostaten/signalen van 0-10 V DC
Elektrische aansluitingen voor een geschikte thermostaat:
L-N
Elektrische voeding 230 V-50 Hz
10 V
Toestelingang 0-10 V
7.3 Ventilatorsnelheidsregeling
De snelheidscurve toont een lineaire regeling van de
minimumwaarde (400 tpm) tot de maximumwaarde
Ventielaandrijvingen moeten worden geactiveerd vanaf
de externe bediening. Als het thermostaatpakket voor
0-10 V op afstand wordt gebruikt, is er een
watertemperatuursensor als accessoire verkrijgbaar.
M1
Ingangsonafhankelijkheid 25 kΩ
UITGANGSFUNCTIE
(1.400 tpm) voor spanningswaarden ≥ 1,1 V tot 10 V DC.
De motor is uit als de waarden lager zijn dan 1 V DC.
Ventilatormotor DC-omvormer
iVector S2
Installatiehandleiding
NL
