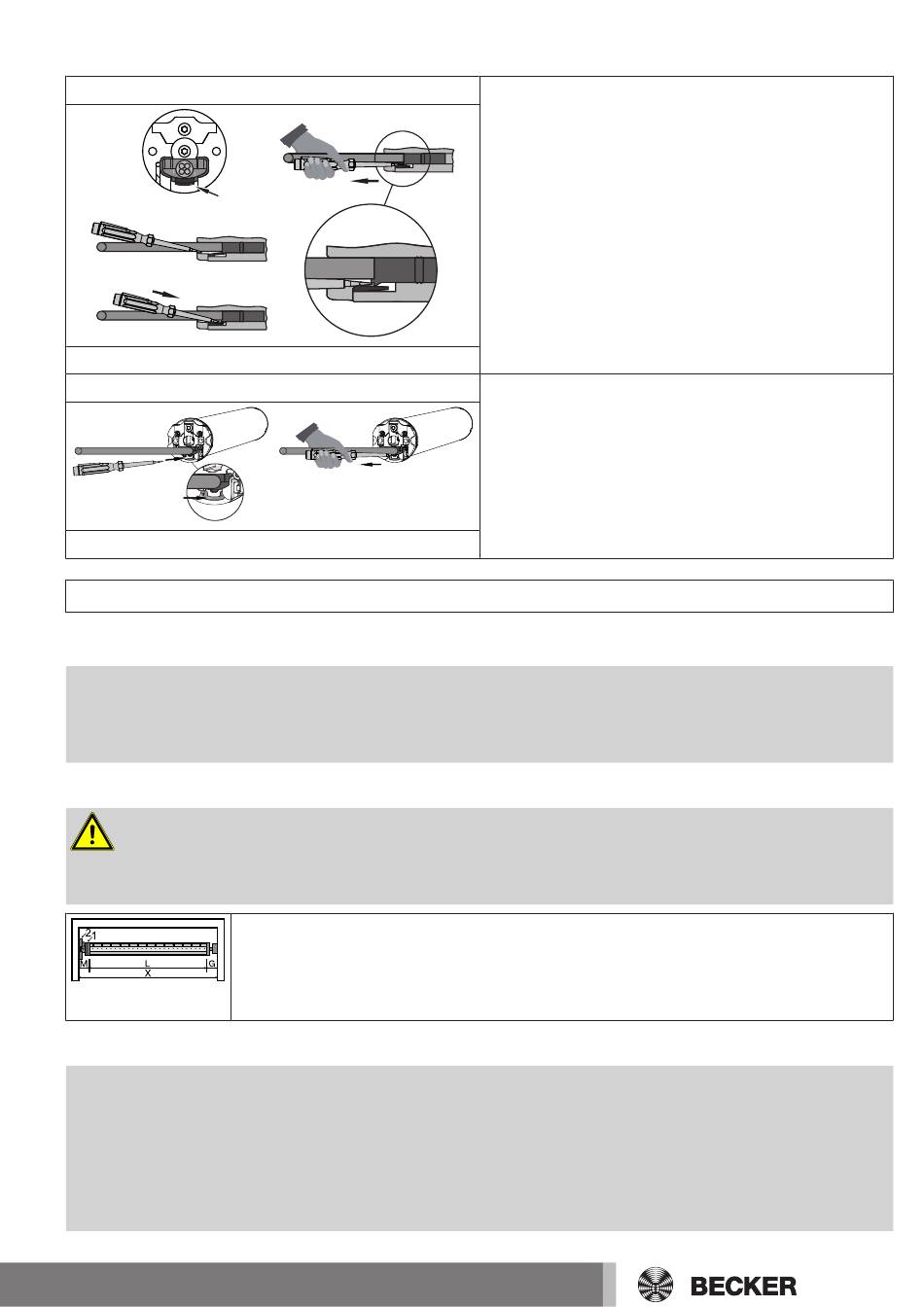

Demontage van de steekbare motorkabel voor buismotoren
A
1.
2.
A = arrêteerlip
Ø 45 / Ø 58
1.
A
A = arrêteerbeugel
Montage van de buismotor
Opgelet
De verbinding van de buismotor met het aan te drijven element mag enkel met componen-
ten gemaakt worden die u in de actuele productcatalogus voor mechanische toebehoren
van de fabrikant van de motor vindt.
De monteur moet zich vóór de montage verzekeren van de nodige stabiliteit van het metselwerk resp. van het te motoriseren sys-
teem (draaimoment van de buismotor plus gewicht van het rolluikpantser/de zonwering).
Voorzichtig
Elektrische aansluitingen mogen uitsluitend worden aangelegd door een erkend elektri-
cien. Vóór de montage moet de voeding spanningsvrij worden geschakeld en beveiligd
worden. Stel de bijgevoegde aansluitinformatie ter beschikking van uw elektroinstallateur.
Bepaal de aan de zijkant benodigde ruimte (M) door meten van de motorkop (1) en het muurlager (2).
De binnenmaat van de kast (X) min de aan de zijkant benodigde ruimte (M) en tegenlager (G) levert de
lengte (L) op van de wikkelbuis: L=X-M-G.
Naargelang de combinatie van buismotor en muurlager varieert de aan de zijkant benodigde ruim-
te (M).
Bevestig dan muur- en tegenlager. Let er daarbij op dat de wikkelbuis in een haakse hoek t.o.v. de muur staat en dat het gemon-
teerde systeem een voldoende axiale speling heeft.
Opgelet
Bij het gebruik van omhoogschuifbeveiligingen dienen gesloten lagerpunten gebruikt te
worden. De buismotor drukt het pantser bij gesloten rolluik naar beneden om het moeilij-
ker te maken dat onder het rolluik gegrepen kan worden resp. dat dit omhoog geschoven
kan worden. Gebruik uitsluitend pantsers die voldoende stabiel zijn, bijvoorbeeld van alu-
minium, staal of hout. Om een beschadiging van het pantser te vermijden, moet het pant-
ser over de volledige hoogte in zijgeleiders lopen.
Ø 35
3.
2.
Steek een passende platte schroevendraaier in het midden tus-
sen arrêteernok en arrêteerlip, zodat de arrêteerlip de arrêteer-
nok bij de stekker vrijgeeft.
Nu kunt u de motorkabel er samen met de platte schroeven-
draaier uittrekken.
Steek een passende platte schroevendraaier in het midden tot
de aanslag in de uitsparing van de arrêteerbeugel, zodat de ar-
rêteerbeugel de arrêteernok op de stekker vrijgeeft.
Nu kunt u de motorkabel er samen met de platte schroeven-
draaier uittrekken.
