Originele installatiehandleiding en gebruiksaanwijzing
Afbeelding
F
6
X5
2

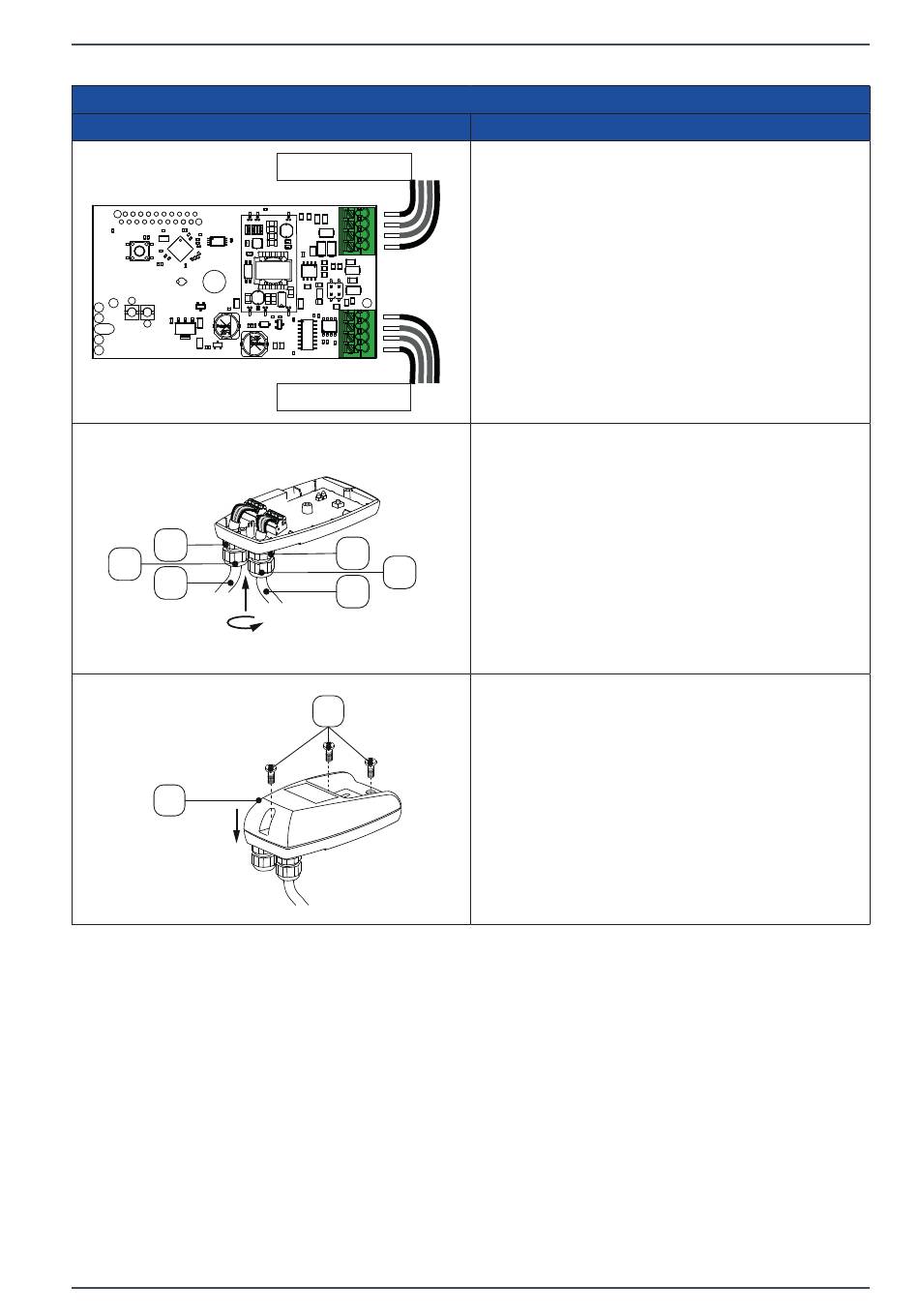

Aansluitwerkzaamheden - serieschakeling
Aansluitkabel [X6]
Aansluitkabel [X5]
E
6
X6
1
Beschrijving / Verklaring
9. De aansluitkabel [X5] en de aansluitkabel [X6]
aansluiten overeenkomstig het aansluitschema '4.7
Aansluitschema' op pagina 26.
10. De aansluitkabel [X5] en de aansluitkabel [X6] strak
trekken.
11. De contramoeren [6] op de kabeldoorvoer links [F] en
de kabeldoorvoer rechts [E] schroeven.
12. Het bovenste deel van de kap [2] erop en de
schroeven [1] erin zetten.
13. De schroeven [1] aandraaien met een aandraaimoment
van 0,9 Nm +0,5 Nm (0.66 ft-lb +0.37 ft-lb).
BEKOMAT
32iU
®
39 | 68
