BEKOMAT
®
16i CO
7.2.2 Aansluiting van meerdere Modbus apparaten (serieschakeling)
Afbeelding
2
2
10
40 | 76

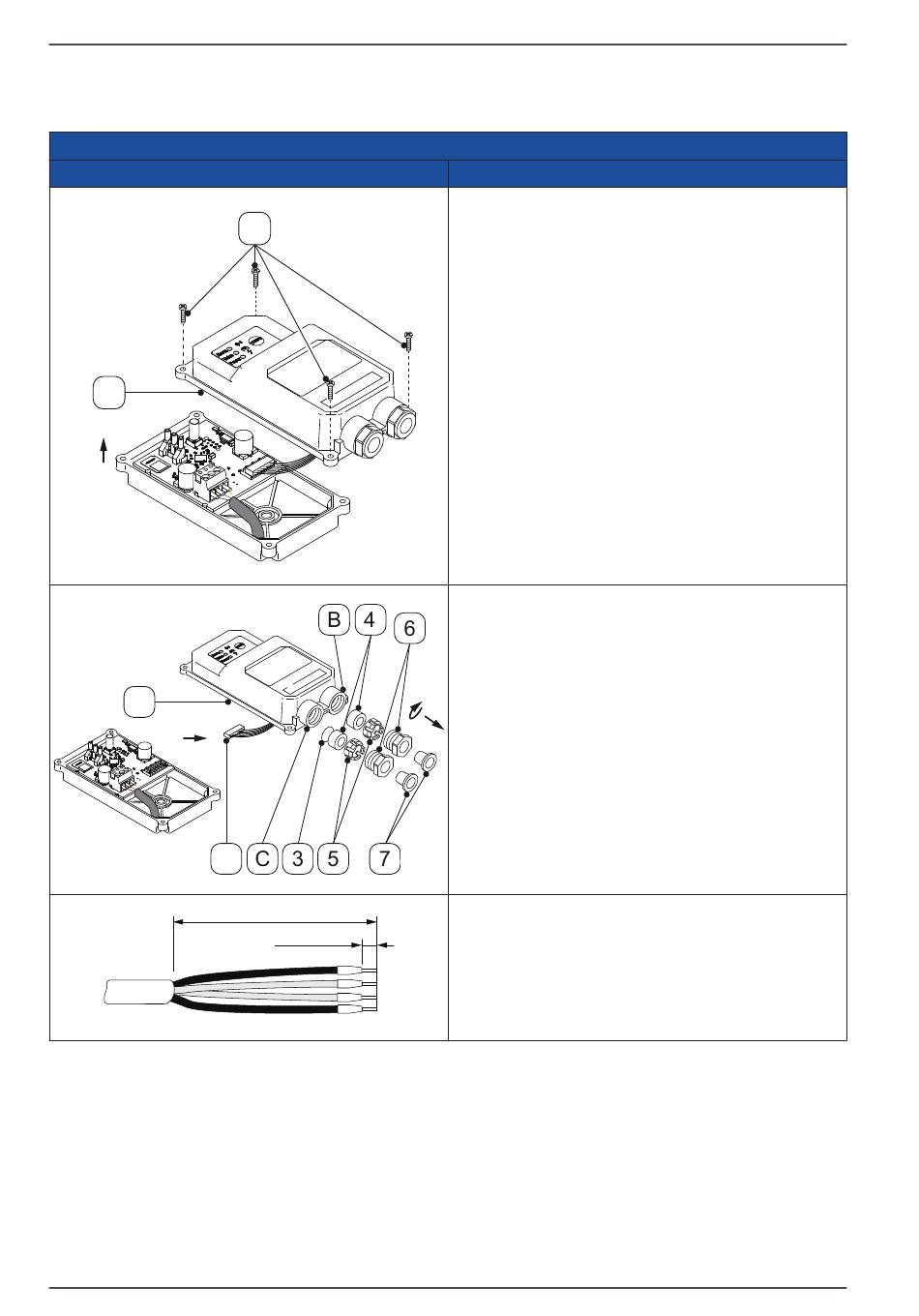

Aansluitwerkzaamheden - serieschakeling
1
50 mm
(1.97 in)
6 mm
(0.23 in)
Originele installatiehandleiding en gebruiksaanwijzing
Beschrijving / Verklaring
1. De 4 schroeven [1] losdraaien.
2. Het bovenste deel van de kap [2] optillen.
3. Het bovenste deel van de kap [2] iets optillen en de
kabelklem [10] eraf trekken.
4. De stoppen [7] verwijderen en de
componenten van de kabeldoorvoer [4, 5, 6] van de
kabeldoorvoer rechts [B] en de kabeldoorvoer links [C]
eraf schroeven.
5. De stofbeschermschijf [3] verwijderen.
6. De aansluitkabel [X8] en de aansluitkabel [X9]
voorbereiden.
