7.2.1 Aansluiting afzonderlijk apparaat
Afbeelding
2
2
Aansluitwerkzaamheden - afzonderlijk apparaat
1
45
50 mm
(1.97 in)
6 mm
(0.23 in)
BEKOMAT
Beschrijving / Verklaring

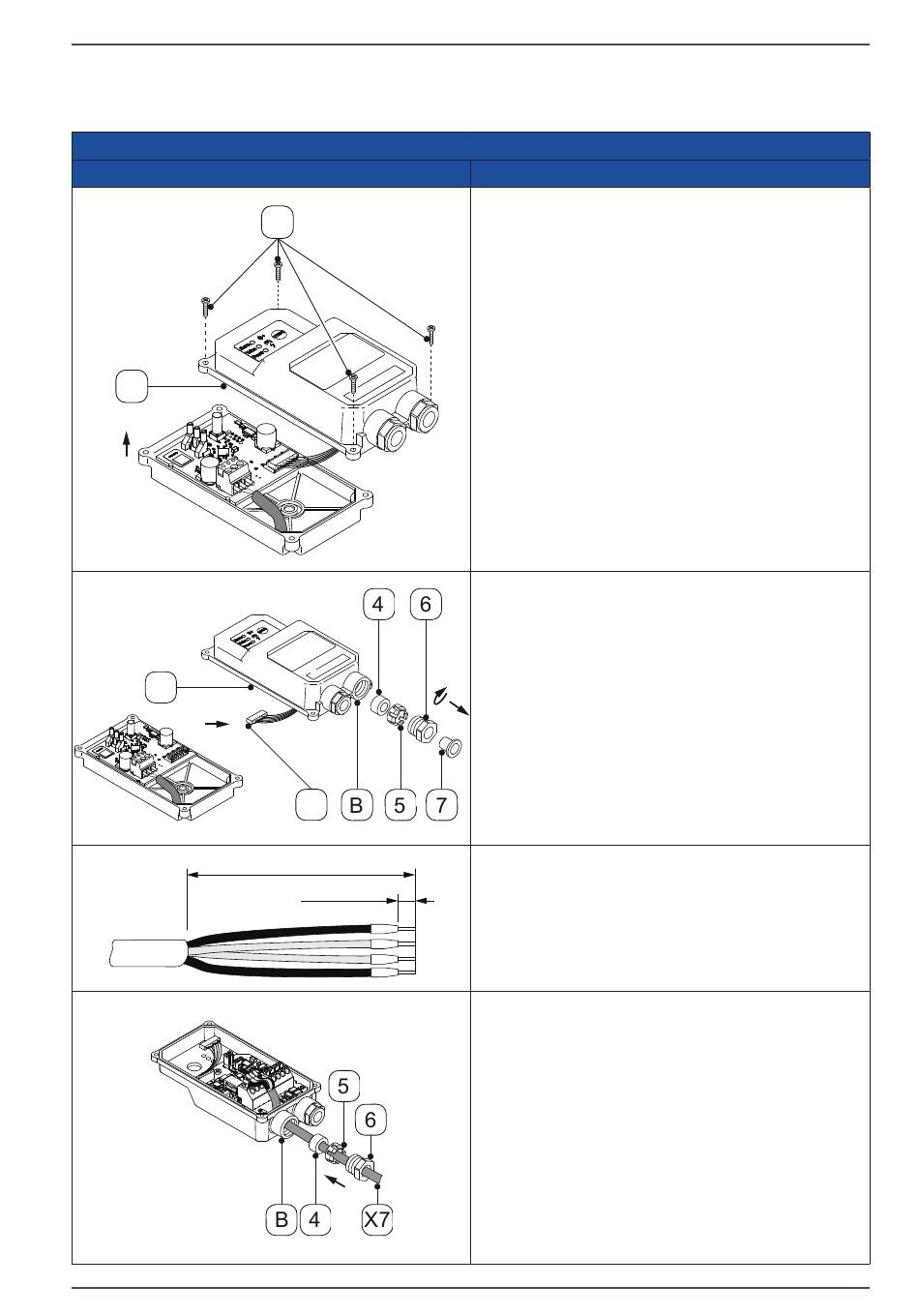

1. De 4 schroeven [1] losdraaien.
2. Het bovenste deel van de kap [2] optillen.
3. Het bovenste deel van de kap [2] iets optillen en de
kabelklem [45] eraf trekken.
4. De stop [7] verwijderen en de componenten van
de kabeldoorvoer [4, 5, 6] van de
kabeldoorvoer rechts [B] eraf schroeven.
5. De aansluitkabel [X7] voorbereiden.
6. De componenten van de kabeldoorvoer [4, 5, 6] over
de aansluitkabel [X7] steken.
7. De aansluitkabel [X7] in de kabeldoorvoer rechts [B]
leiden.
