6. Plaatsen en opstellen
Als de geplande installatie aanmerkelijk afwijkt van de
aanbevelingen in deze handleiding, laat dan door een vakman
controleren of aan alle technische specificaties wordt voldaan.
De combi drum filter dient altijd waterpas en op een vlakke,
gladde ondervloer geplaatst te worden. Deze moet de volledige
bodem van het filter ondersteunen.De voorkeur gaat uit naar
een vlakke cement ondervloer. Hou bij het plaatsen van het
filter rekening met enige ruimte rondom het filter, zodat
bediening en onderhoud makkelijk te doen is. Het waterniveau
waarop het filter geplaatst moet worden, is aangegeven door
middel van een pijl in de eerste filterkamer. Dit waterniveau
dient in stilstand aangehouden te worden voor een goed
werkend filtersysteem en mag niet meer dan 2 cm afwijken
naar beneden en 1 cm naar boven. Een grotere afwijking heeft
een verstoring van de meting van het niveau tot gevolg. Indien
het waterniveau meer dan 2 cm stijgt, zal het water via de goot
in de riolering wegstromen. Voor het constant houden van het
waterniveau kan er een automatisch vulstation met overloop
geplaatst worden bij de vijver.
Gebruik voor een optimale doorstroming beide toevoeraan-
sluitingen. Gebruik bij voorkeur flexibele rubberen moffen bij
het aansluiten van het leidingwerk. Deze kunnen kleine
maatverschillen opvangen en werken trillingsdempend.
Plaats schuif- of kogelkranen voor en achter het filter, zodat
het filter bij onderhoudswerkzaamheden leeg gemaakt kan
worden.
De afvoergoot kan op een riolering van Ø 110 mm aangesloten
worden. Hou rekening met het aanbrengen van voldoende
afschot. Monteer bij voorkeur de buis met een flexibele rubberen
mof. Deze kan kleine maatverschillen opvangen en werkt
trillingsdempend. Tevens kan deze losgemaakt worden om de
goot uit te bouwen.
Gebruik buizen van goede kwaliteit en voldoende wanddikte.
Gebruik bij voorkeur bochten van 45 graden.
Leg de leidingen onder afschot zodat ze in de winter leeg gelaten
kunnen worden voor de bescherming tegen vorst.
Let op! Gevaarlijke elektrische spanning. Dit kan mogelijk leiden
tot de dood of zwaar letsel tijdens het gebruik van elektrische
apparaten of installaties in of aan (zwem-)vijvers.
Uitsluitend gebruiken in overeenstemming met nationale en
regionale voorschriften.
Gebruik bij het plaatsen geschikte transport- en hijsmiddelen
voor het transporteren en opstellen.
8

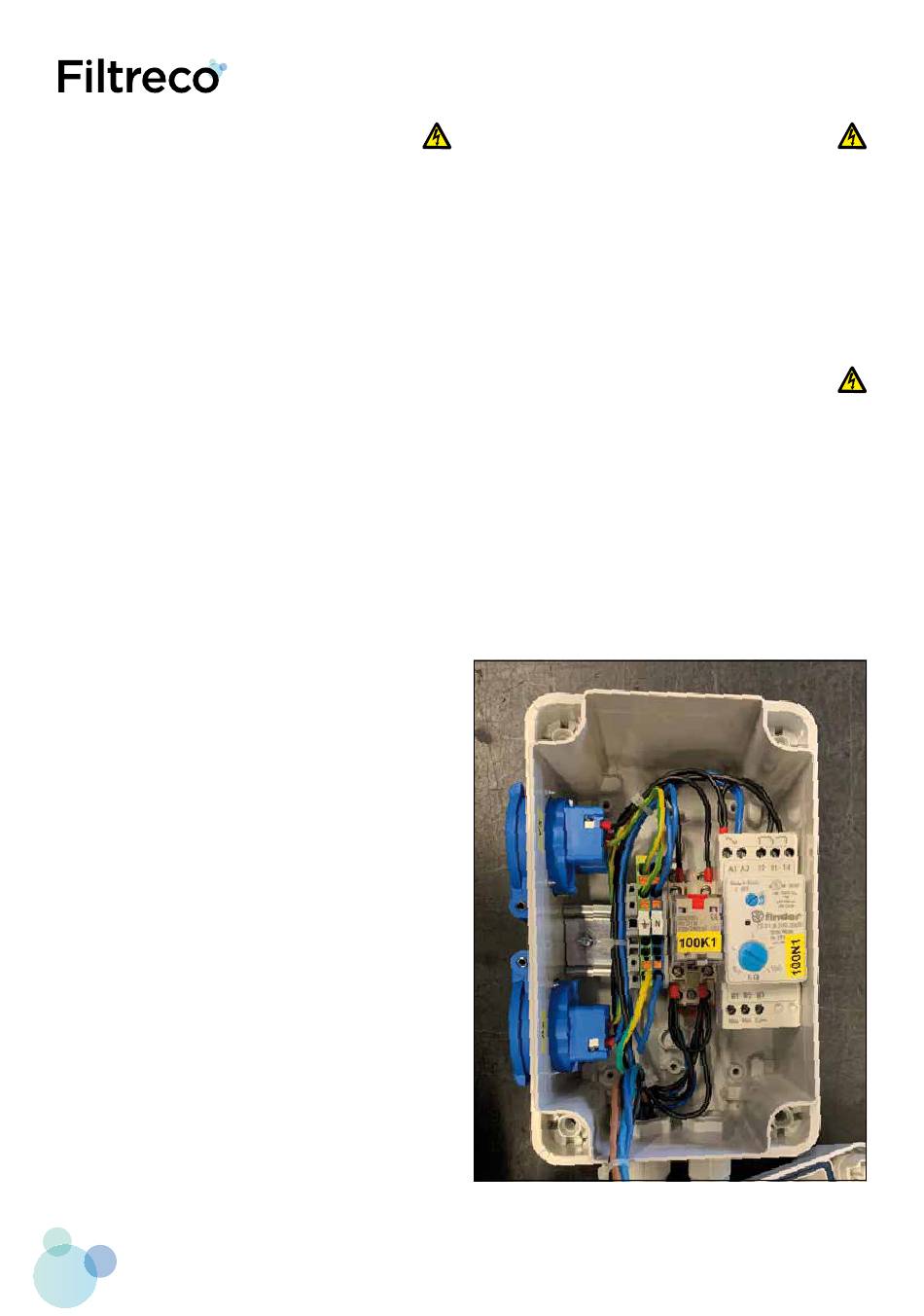

6.1 Besturingskast aansluiten
Open de besturingskast zonder dat de stekker in het stopcontact
zit!
Hang de kast op met 2 schroeven in de daarvoor bestemde
uitsparing aan de achterzijde van de kast. Afstanden van de
gaten in de muur: b = 100 mm. Houd hierbij rekening met de
kabellengte van de elektrische apparaten van 3 meter. Houd er
bij het openen van de kast rekening mee dat de schroeven die
u dient los te draaien om de deur te openen, niet uitsteken bij
het open draaien van de kast. Dit geldt ook bij het sluiten van
de kast.
6.2 Aansluiten elektrodes en hoogtemeting
Open de besturingskast zonder dat de stekker in het stopcontact
zit!
Draai de warteldoppen aan de zijkant van de kast los en schuif
deze over de betreffende kabel. Breng de kabel door de wartel
in de kast met voldoende lengte. Draai vervolgens de wartel-
dop weer op de wartel. Sluit de elektroden aan zoals hieronder
weergegeven met een geschikte schroevendraaier. De labels
op de elektrodes komen overeen met de coderingen op de
aansluiting in de kast.
•
de L/h-kabel in de B2-aansluiting
•
de S-kabel in de B1-aansluiting
•
de C-kabel in de B3-aansluiting
Basic combi drum 25 (gravity)
